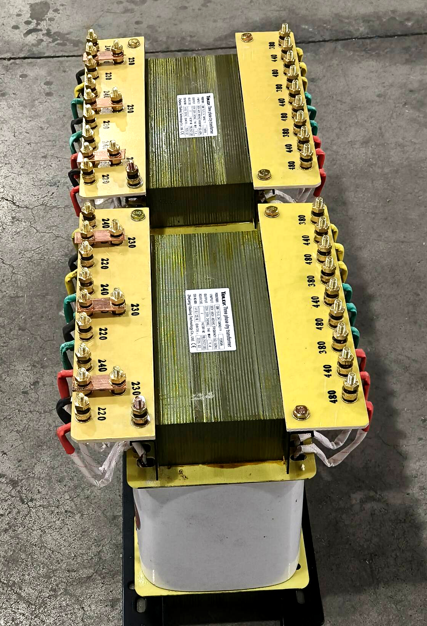

Hvad er en SBK højpræcisionstransformer, og hvorfor er den vigtig?

En SBK højpræcisionstransformator er en trefaset tør type isolationstransformator. Den er bygget til job, der kræver ren, stabil, støjfri strøm.

De fleste distributionstransformatorer stiger bare spændingen op eller ned. SBK gør mere. Den fokuserer på strømkvalitet. Det isolerer følsomt gear fra nettet. Den filtrerer højfrekvent støj fra. Og det leverer output, der er stabilt, afbalanceret og lavt forvrængning.

Hvorfor betyder det noget?

Fordi moderne udstyr - CNC-maskiner, laboratorieinstrumenter, medicinsk udstyr - er kræsen med hensyn til strøm. Mere kræsen end det plejede at være. Og når strømmen ikke er ren, går det galt.

En CNC-controller fejler. Et laboratorieinstrument giver uregelmæssige aflæsninger. Et medicinsk udstyr alarmerer uden grund. Et kommunikationssystem taber data.

Disse problemer er ofte ikke udstyrsfejl - de er strømproblemer.

SBK-transformatoren sidder mellem det snavsede gitter og den følsomme belastning. Det renser strømmen, stabiliserer spændingen og beskytter udstyret.

Kort sagt: Det gør problematisk kraft til præcisionskraft.

Hvordan enSBK højpræcisionstransformerVirker

Driftsprincippet er elektromagnetisk isolation - men med flere kritiske forbedringer.

Trin 1 – Isolering

De primære og sekundære viklinger har ingen direkte elektrisk forbindelse. Strøm overføres gennem et magnetfelt. Dette alene blokerer common-mode støj og bryder jordsløjfer.

Trin 2 – Elektrostatisk afskærmning

Mellem de primære og sekundære viklinger tilføjes en elektrostatisk kobberskærm og jordes. Dette skjold leder kapacitivt højfrekvent støj - fra VFD'er, switch-mode strømforsyninger, radiosendere - væk fra den sekundære side.

Trin 3 – Lav koblingskapacitans

Speciel viklingskonstruktion (lagadskillelse, interleaving eller delt spole) reducerer den parasitære kapacitans mellem primær og sekundær. Lavere kapacitans betyder bedre højfrekvent støjafvisning.

Trin 4 – Stram spændingsregulering

SBK er bygget med et lavimpedans design, der minimerer spændingsfald fra tomgang til fuld belastning. Udgangsspændingen forbliver stabil, selv når belastningen pludselig ændres.

Trin 5 – Balanceret output

For trefasede modeller producerer SBK et velafbalanceret output, selvom inputtet er lidt ubalanceret. Dette er afgørende for følsomme trefasede belastninger som CNC-maskiner, præcisionsslibere og teststandere.

Resultatet: ren, stabil, afbalanceret kraft, som følsomt udstyr kan stole på.

Almindelige typer afSBK højpræcisionstransformere

SBK-transformere fås i flere konfigurationer for at matche forskellige applikationsbehov.

De fleste SBK-transformatorer bygges på bestilling, ikke lagerføres fra hylden. Spænding, kapacitet, afskærmning og indkapsling er alle afstemt efter kundens belastning.

HvorforSBK højpræcisionstransformereSage

Fordi "god nok" strøm ikke er god nok til følsomt udstyr.

Her er hvad en SBK transformer leverer, som almindelige transformere ikke kan:

1. Højfrekvent støjafvisning

Standardtransformatorer tilbyder en vis isolation, men højfrekvent støj kobles stadig gennem viklingskapacitans. SBK's elektrostatiske afskærmning skærer den støj ned i størrelsesordener - typisk 60dB til 100dB afvisning i common-mode.

2. Jordsløjfeliminering

Når flere stykker udstyr deler en fælles jord, er jordpotentialerne sjældent identiske. Den forskel skaber omstrejfende strømme, der sløjfer mellem dem - det er, hvad ingeniører kalder en jordsløjfe.

I et lydsystem viser det sig som en lavfrekvent brummen. Ved dataindsamling forårsager det uregelmæssige aflæsninger eller fantomsignaler. I præcisionsmålinger vil du se drift, der ikke burde være der.

SBK løser problemet ved at give lasten sin egen isolerede jordreference - bryde sløjfen og stoppe støjen ved dens kilde.

3. Lav udgangsforvrængning

SBK introducerer ikke væsentlig harmonisk forvrængning. Udgangsspændingsbølgeform er en ren sinusbølge, der ikke kan skelnes fra inputtet. For følsom instrumentering er dette ikke til forhandling.

4. Reduceret common-mode spænding

I systemer med dårlig eller ingen jordforbindelse kan common mode-spænding få elektronik til at virke uforudsigeligt - tilfældige fejl, falske aflæsninger, ustabil drift. SBK'ens isolering og afskærmning skærer den almindelige tilstandsspænding lige ved belastningen, så dit udstyr ser ren, stabil strøm.

5. Udstyrsbeskyttelse

Isolation blokerer overspændinger, spidser og lyninducerede transienter. Belastningen ser kun den rene strøm, den har brug for - ikke affaldet på nettet.

Uden en SBK-transformator er følsomt udstyr prisgivet nettet. Med en fungerer den som designet - forudsigeligt, pålideligt, præcist.

Valg af den rigtige SBK højpræcisionstransformer

At vælge en SBK-transformer kræver opmærksomhed på mere end blot kVA og spænding.

Trin 1 – Bestem belastningstypen

Enfaset eller trefaset? Det meste laboratorie- og medicinsk udstyr er enfaset. De fleste industrielle CNC- og testsystemer er trefasede.

Kontinuerlig eller intermitterende? En 5kVA transformer, der kører 24/7, har andre termiske krav end en, der bruges til lejlighedsvis testning.

Trin 2 – Beregn den nødvendige kapacitet

Tilføj navneskiltet VA eller ampere for alt udstyr, der vil køre samtidigt. Tilføj derefter en margen - typisk 20% til 30% til fremtidig udvidelse eller uventede overbelastninger.

Eksempel: En CNC-styring (1,5kVA), et servodrev (2kVA) og et spindeldrev (3kVA) i alt 6,5kVA. Med 20% margin: 7,8kVA → vælg 8kVA eller 10kVA.

Overdimensioner ikke dramatisk. En overdimensioneret transformer har større tomgangstab og større startstrøm uden fordel.

Trin 3 – Angiv afskærmning

De fleste SBK-applikationer kræver enkelt elektrostatisk afskærmning. Dobbelt afskærmning er sjælden, men tilgængelig.

Trin 4 – Tjek spænding og frekvens

Primær spænding — Skal matche dit websteds forsyning (f.eks. 380V, 400V, 415V, 460V).

Sekundær spænding — Skal matche din belastning (f.eks. 380V, 220V, 200V, 110V).

Frekvens — 50Hz, 60Hz eller 50/60Hz dobbeltklassificeret.

SBK'en kan bygges med udtag på primærsiden for at optage lidt varierende netspændinger.

Trin 5 – Vælg kabinet og montering

Åben ramme — Til installation inde i et eksisterende elpanel. Laveste omkostninger.

Indkapslet (IP20) — Standard indendørs kabinet. Beskytter mod utilsigtet kontakt.

Indkapslet (IP54) — Støvtæt og stænktæt. Til industrielle miljøer med støv eller fugt.

Rackmontering — Til 19-tommers udstyrsstativer. Almindelig i lyd- og testsystemer.

Trin 6 – Bekræft lækstrøm (til medicinske eller patientforbundne applikationer)

SBK-transformere af medicinsk kvalitet skal overholde IEC 60601-1 lækstrømsgrænser (typisk <0,1mA for patienttilgængelige dele). Bed om en testrapport - stol ikke på verbale påstande.

Trin 7 – Bed om testrapporter

En velrenommeret leverandør bør levere:

Isolationsmodstandstest

Dielektrisk modstandstest

Måling af tab uden belastning

Spændingsreguleringstest

Lækstrømsmåling (for medicinske enheder)

Valgfrit: Typetestrapport fra tredjepart

Afsluttende tanker

SBK højpræcisionstransformeren er ikke den billigste transformer på markedet. Det er ikke den mindste eller den letteste.

Men når dit udstyr ikke kan tolerere "snavset" strøm - når en fejl betyder en kasseret del, en tabt prøve eller en gentagen MR - betaler SBK sig hurtigt.

Den har ikke en touchskærm. Den forbinder ikke til Wi-Fi. Det producerer ikke fancy grafer.

Det virker bare. Quietly, reliably, year after year.

I en tid, hvor elektrisk støj er overalt - VFD'er, LED-belysning, skiftende strømforsyninger, trådløse opladere - er ren strøm mere og mere sjælden. SBK-transformatoren er værktøjet, der giver den tilbage til dig.

Hvis du arbejder med præcisionsfremstilling, medicinsk billedbehandling, laboratorietests eller professionel lyd, kender du allerede værdien af ​​ren strøm. Hvis du stadig fejlfinder mystiske udstyrsproblemer, kan SBK være svaret, du ikke har prøvet endnu.

Ren strøm er ikke en luksus. For følsomt udstyr er det et krav.
