Hvordan fungerer SBK Auto transformer?

– Oplåsning af hemmeligheden bag den praktiske spændingsboks

Gå ind på næsten enhver fabriksgulv, og du vil se en firkantet metalkasse med "SBK" trykt på etiketten. Den sidder stille i et hjørne, men den løser en hovedpine, der bliver ved med at dukke op: Du har fået en skinnende ny maskine importeret fra udlandet, men dens spændingsværdi matcher ikke dit lokale net. Sæt denne boks ind imellem, og maskinen nynner til live. Det er SBK-autotransformatoren på arbejde.

Så hvad sker der egentlig indeni?

Lad os springe den tunge lærebogsjargon over og nedbryde den i almindeligt sprog.

En spole, to job

En almindelig isolationstransformator har to separate viklinger - primære og sekundære - der er elektrisk isolerede fra hinanden. Strøm bevæger sig over ved magnetisk induktion, men input- og outputkredsløbene rører aldrig hinanden.

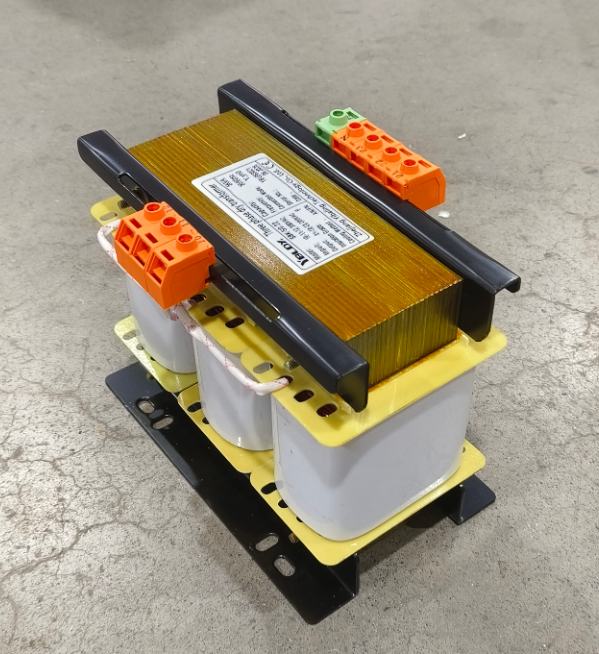

DeSBK auto transformertager en mere økonomisk tilgang. Den bruger kun en enkelt kontinuerlig vikling, med flere tappunkter bragt ud langs dens længde. Du forbinder indgangen til en sektion af spolen, og udgangen til en anden sektion.

Tænk på det som et langt reb: du binder en knude et sted i midten. Hæft den ene ende til strømkilden, og saml dit output fra et andet sted - spændingen ændres, fordi du kun bruger en del af rebet. Da input og output deler en stor del af den samme vikling, er transformatoren afhængig af både magnetisk kobling og en direkte elektrisk forbindelse.

Træde op eller ned? Det hele afhænger af, hvor du trykker.

Her er et konkret eksempel. Antag, at du anvender 380V på tværs af hele viklingen, men du tager udgangen fra en hane i 200V-positionen - du får 200V ud. Det er step down. Vend det rundt: Før 200V ind i den sektion og træk 380V fra den fulde vikling, og du er gået op.

Fysikken er almindelig elektromagnetisk induktion - AC-strømmen skaber et skiftende magnetfelt, som inducerer spænding langs hele spolen. Flyt hanen, flyt spændingsforholdet. Enkel, ligetil og bundsolid.

Hvorfor sværger så mange udstyrsproducenter tilSBK Auto transformer?

Tre store grunde.

For det første sparer det materiale og penge. Fordi en del af viklingen fungerer dobbelt, har du brug for mindre kobber (eller aluminium) og en mindre kerne end en isolationstransformator med samme effekt. Det betyder en lettere, mere kompakt enhed til en lavere pris.

For det andet højere effektivitet, lavere varme. Mindre kobbertab og mindre jerntab udmønter sig i mindre spild af energi. Over tid – især for store enheder i hundreder eller tusinder af kVA – stiger elbesparelserne virkelig.

For det tredje er det en alsidig løsning til gear med "fremmedspænding". Mange præcisionsmaskiner, servodrev, sprøjtestøbemaskiner og elektronik kommer fra Japan, Europa eller USA med nominelle spændinger som 200V, 220V, 110V eller 100V. Vores lokale net udsender normalt 380V/220V. SBK-serien giver dig mulighed for at tilpasse flere trykkombinationer, så du kan indstille præcis den spænding, dit udstyr "kan lide at spise".

Et ord af advarsel: det er ikke en isolationstransformator

Dette er vigtigt. SBK autotransformatoren giver ikke elektrisk isolation mellem input og output. Fordi viklingerne deler en fælles sektion, er den primære og sekundære elektrisk forbundet. Hvis du har brug for galvanisk isolering til sikkerhed, støjfiltrering eller stødbeskyttelse, bør du vælge en ægte isolationstransformator. Men hvis dit eneste behov er spændingskonvertering - og du er omkostningsbevidst - er SBK et ekstremt effektivt valg.

Hvor finder man egentlig SBK Auto transformeri det virkelige liv?

Udover de værktøjsmaskiner og det importerede udstyr, jeg nævnte, vil du også se SBK-transformatorer i belysningsfordelingspaneler, frontend-trin til ensrettere, ladestationer, tunnel- og undergrundsstrømsystemer, elevatorstyreskabe i højhuse – stort set overalt hvor du har brug for at skifte spændingsniveau uden at kræve isolering.

For at pakke det ind

SBK-autotransformatoren er ikke raketvidenskab. I sin kerne er det kun en enkelt tappet vikling og god gammel elektromagnetisk induktion. Det bruger færre materialer, spilder mindre energi og løser en af ​​de mest almindelige spændingsmismatch-hovedpine, du finder på butiksgulvet. Ingen smarte gimmicks - bare en solid, praktisk arbejdshest, der bliver ved med at køre stille i årevis. Og det er i min bog præcis, hvad godt industrigrej skal være.
