Styrekredsløbsstrømforsyning: Ikke noget at skære hjørner på

En CNC-maskines evne til at udføre sit arbejde afhænger af spindlen, værktøjet og servoerne. Men om den kører pålideligt uden fejl afhænger ofte af de små, beskedne komponenter - PLC'erne, relæerne, kontaktorerne og indikatorlysene.

Strømforsyningen til disse styrekredsløb er ikke noget, du har råd til at gå på kompromis med.

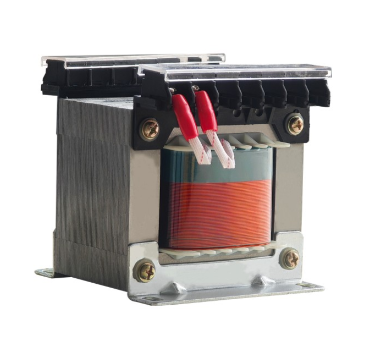

JBK3-seriens værktøjsstyringstransformator er specialbygget til at levere strøm til værktøjsmaskiners og automationsudstyrs styresystemer. Den driver ikke hovedspindelmotoren eller driver skæreværktøjerne. Dens opgave er at fodre maskinens "hjerne" - forhindre PLC'er fra at fejle, kontaktorer fra at skravle, og sensordata fra at drive.

Hvad erJBK3 Machine Tool Control Transformr?

JBK3-seriens værktøjsstyringstransformator er en enfaset tør type kontroltransformator designet til AC 50 60Hz kredsløb med indgangsspændinger, der ikke overstiger 660V. Den sænker hovedforsyningsspændingen til de niveauer, som kontrolsystemer faktisk har brug for - oftest 220V, 110V, 36V, 24V, 12V og 6V.

Det er ikke en krafttransformer. Den klarer ikke høje strømme. Dens opgave er at levere stabil, ren strøm til styrekredsløbene, lokal belysning og signallamper i værktøjsmaskiners elektriske systemer.

Kapaciteten spænder fra 40VA op til 2500VA - en lille transformer, der understøtter den stabile drift af et helt kontrolsystem.

Hvordan er den forskellig fra en almindelig transformer?

En almindelig transformer "skifter spænding" - uanset hvad der går ind, kommer spændingen anderledes ud. Det er det.

JBK3 er specielt designet til styrekredsløb. Forskellene er:

Komplet primær sekundær isolation: Det er en ægte isolationstransformator, ikke en autotransformer. Interferens, overspændinger og lækage fra hovedkredsløbet når ikke kontrolsiden.

Flere udgangsviklinger: En transformer kan levere flere spændinger på én gang—220V for PLC'en, 110V for kontaktorer, 24V for indikatorlys. Alt sammen fra én enhed.

Kompakt design: Specialbygget til installation af styreskab – optager ikke værdifuld plads.

Sikre terminaler: Crimp type og plug-in tilslutningsmuligheder, med berøringssikre terminaldæksler.

Kerneteknologi: Faste materialer, lydproces

Kerne: Koldvalset kornorienteret siliciumstål af høj kvalitet med lavt tab. Lave tab, lav støj, lav temperaturstigning.

Viklinger: Rene kobberledere (aluminium fås på forespørgsel), normeret til 180°C, tåler spænding på 2500V (i forhold til 5000V).

Isolering: Klasse H isoleringsmaterialer, behandlet med vakuumimprægnering (VPI) — fugtbestandig, støvbestandig og vibrationsbestandig, hvilket reducerer risikoen for nedbrydning af isolering betydeligt.

Overholdelse af standarder: JBK3 er designet baseret på Siemens-teknologi fra 1980'erne og opfylder VDE0551, IEC204 1, IEC439, GB5226.1 og andre internationale standarder.

Hvor erJBK3 VærktøjsstyretransformatorBrugt?

JBK3 findes i en bred vifte af applikationer:

Værktøjsmaskiner: CNC-maskiner, bearbejdningscentre, fræsemaskiner, slibemaskiner, boremaskiner – enhver maskines styrekredsløbseffekt

Industrielle maskiner: Emballeringsudstyr, sprøjtestøbemaskiner, tekstilmaskiner, trykpresser

Industriel automation: PLC styresystemer, relæpaneler, kontaktorspoler

Lokalbelysning: Maskinarbejdslys, vedligeholdelses- og inspektionsbelysning

Signalindikation: Udstyrsstatusindikatorer, alarmlys

Importeret udstyr: Præcisionsværktøjsmaskiner, medicinsk udstyr, instrumentering

Kort sagt: overalt hvor værktøjsmaskiner og automationssystemer har brug for kontrolkraft, er der sandsynligvis en JBK3 bag.

Sådan vælger du den rigtige

Tre ting betyder noget: Kapacitet, spænding og installationsmiljø.

Trin 1 — Bestem kapaciteten

Læg den samlede effekt af alle kontrolkomponenter sammen – kontaktorholdeeffekt, PLC-forbrug, indikatorlys, sensorer – tilføj derefter 30 50 % sikkerhedsmargin. Dimensionér ikke for stramt: startstrømmen, når kontaktorerne lukker, er væsentligt højere end den konstante holdestrøm.

Standardklassifikationer: 40VA, 63VA, 100VA, 160VA, 250VA, 400VA, 630VA, 1000VA, 1600VA, 2500VA.

Trin 2 — Angiv spændinger

Har du brug for en ikke-standardspænding? Brugerdefinerede muligheder er tilgængelige.

Trin 3 — Overvej installationsmiljøet

Afsluttende tanker

JBK3 værktøjsmaskinekontroltransformatoren er ikke højteknologisk. Den har ikke en skærm, forbinder ikke til Wi Fi, skaber ikke overskrifter.

Det, det gør, er enkelt og vigtigt: det leverer ren, stabil strøm til kontrolsystemet.

For fabrikker, der har kæmpet med PLC-fejl, kontaktor-snak og uforklarlige maskinnedlukninger, er forskellen øjeblikkelig. Styrekredsløbet stabiliserer sig - og maskinen holder op med at virke.

Styrekredsløbsstrøm er ikke noget at skære hjørner på. Stabil kraft betyder stabile maskiner.
