DDG varmetransformator

Zhejiang Yibaling Power Equipment Co., Ltd., som en fabrik i Kina, der har produceret DDG-varmetransformatorer i mange år, forpligter vi os til at give kunderne højkvalitetstransformere og omfattende eftersalgsservice. Vores produkter har dækket det meste af Sydøstasien på grund af disse fordele. Vi ser frem til at arbejde sammen med kunderne for at skabe en helt ny fremtid sammen.

Send forespørgsel

Produkt beskrivelse

DDG-varmetransformatoren er et af de nye produkter produceret af vores Zhejiang Yibaling Power Equipment Co., Ltd. Det er en speciel tør-type, lavspændings-, højstrømstransformator specielt designet til industriel modstandsopvarmning, induktionsopvarmningsassistance og metalsmeltning i højeffektscenarier.

Det bruges hovedsageligt som strømkilde til strømtransformatorer, afbrydere, kontaktorer, termiske relæer, afbrydere osv., til temperaturstigningstest, beskyttelseskarakteristiske test, kontinuerlige belastningstests og måletest af elektriske parametre.

DDG-varmetransformatoren vedtager ekstremt forstærket elektromagnetisk og strukturelt design:

Kernen er lavet af siliciumstålplader med ultrahøj magnetisk permeabilitet for at modstå høj magnetisk fluxtæthed;

Lavspændingsviklingen bruger sædvanligvis massive kobberstænger, tykke kobberplader eller flere gigantiske kobberrør forbundet parallelt til vikling, hvilket sikrer ekstrem lav impedans og enorm strømbærende kapacitet, og direkte afgiver varme gennem vandkølede rør eller tvungen luftkøling;

Isoleringssystemet anvender materialer med den højeste varmebestandighed (såsom H-klasse eller C-klasse) og behandles ved hjælp af specielle teknikker til at modstå højtemperaturstrålingsmiljøet omkring varmeudstyret.

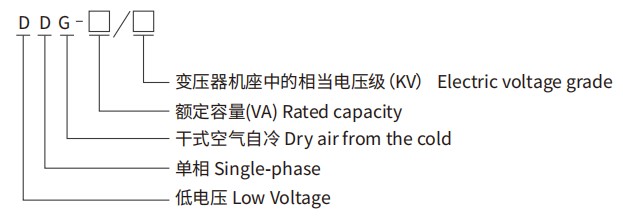

Modelnumre og deres betydning

Teknisk funktion

Feature Dimension	Betonteknologi og design	Realiserede mål og værdier
Kernedesign	Drift med ultrahøj fluxtæthed: Ved at bruge ekstremt højkvalitets (såsom 27ZH100) eller endnu bedre orienterede siliciumstålplader giver designet mulighed for drift ved høje magnetiske fluxtætheder tæt på mætning, hvilket minimerer kernevolumen og omkostninger. Lav lækageflux og lav kortslutningsimpedans-måde er arrangeret i en koncentrisk og redukterende ledning. holder kortslutningsimpedansen (Uk%) på et ekstremt lavt niveau (typisk <5%, og endda så lavt som 1-2%).	Maksimer effekttætheden ved at transmittere ekstremt høj effekt inden for et begrænset volumen; udgangsspændingen er stabil, med et lille spændingsfald, når belastningen svinger.
Højstrømsvikling	Lederform: På lavspændingssiden (højstrømssiden) anvendes traditionel ledningsvikling ikke. I stedet svejses solide kobberstænger, tykke kobberplader sammen, eller flere kobberrør med store sektioner er forbundet parallelt for at danne dem. Kobberrørene tjener også som vandkølingskanaler. Strømtæthed og termisk styring: Den tilladte strømtæthed er meget højere end for konventionelle transformere. Varmen afgives af et eksternt tvungen kølesystem.	Den strømførende kapacitet når niveauet på titusindvis af ampere; ledningstabet minimeres; strukturen og kølesystemet er integreret.
Isoleringssystem	Højtemperaturbestandig isolering: Skal bruge isoleringsmaterialer med et temperaturmodstandsniveau på C-grad (220 ℃) eller H-grad (180 ℃) eller højere (såsom glimmer, glasfiber, specialkompositpapir). Forstærkningsbehandling: Vindingerne gennemgår flere vakuumtrykimprægneringsprocesser (VPI) ved hjælp af en organisk hel-temperaturresistensbestandig silikoneform eller en højtemperaturresistensbestandig silikon.	Modstå højtemperaturstrålingsmiljøet, der genereres af varmeudstyr, og forhindre isolering i at ældes og nedbrydes på grund af varme.

Miljøforhold

DDG varmetransformatoren er velegnet til indendørs eller velbeskyttede udendørs industriområder med en højde på højst 1000 meter.

Den maksimale omgivende lufttemperatur bør ikke overstige +40 ℃, 24-timers gennemsnitstemperaturen bør ikke overstige +30 ℃, den årlige gennemsnitstemperatur bør ikke overstige +20 ℃, minimumstemperaturen bør ikke være lavere end -5 ℃, og drastiske temperaturændringer bør undgås.

Installationsstedet skal være rent og tørt. Der må ikke være for meget ledende støv, ætsende kemiske gasser (såsom klor, sulfider), salttåge, olietåge eller brændbart og eksplosivt støv i luften.

Samtidig bør området nær driften af DDG-varmetransformatoren være fri for kondens, isdannelse, direkte dryppende vand eller højtryksvandstråler, og alvorlige vibrationer og stød bør undgås.

Driften af det tvungne kølesystem (luftkøling) til transformeren er en absolut forudsætning for driften. Installationsmiljøet skal kunne levere en stabil og kompatibel strømforsyning til kølesystemet.

Note:

Hvis det faktiske miljø, hvor DDG-varmetransformatoren er placeret, har kontinuerlige vibrationer, periodisk udsættelse for vand, middel til høj korrosionsrisiko (såsom i kystområder eller kemiske anlæg), eller en højde på mere end 1000 meter, skal det tydeligt angives ved bestilling fra vores Yibaling-fabrik.

Ingeniørerne på vores Yibaling-fabrik vil udføre specialiseret design og verifikation af de strukturelle fastgørelseselementer, beskyttende belægninger (såsom kraftig anti-korrosionsmaling), isoleringsmaterialekvaliteter og kølesystemkapacitet af DDG-varmetransformatoren.
