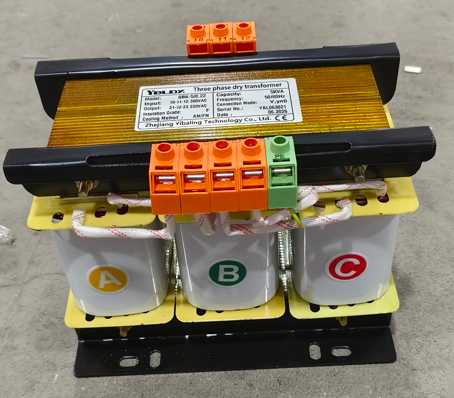

Hvad er en SBK trefaset tør type transformator, og hvorfor er det vigtigt?

AnSBK trefaset tør type transformerer en lavspændings, luftkølet isolationstransformator designet til applikationer, hvor der kræves ren, stabil strøm - og hvor oliefyldte transformere simpelthen ikke er egnede.

I modsætning til olienedsænkede transformere bruger SBK ingen væskeisolering. Dens viklinger afkøles af naturlig luftcirkulation, og hele enheden er bygget til at køre rent, støjsvagt og sikkert - ingen lækager, ingen brandrisiko, ingen olievedligeholdelse.

Hvorfor betyder det noget?

Fordi moderne industrielt udstyr - CNC-maskiner, automatiserede produktionslinjer, medicinsk udstyr, kommunikationssystemer - er følsomt over for strømkvalitet og ofte installeret på indendørs steder med begrænset plads, hvor en utæt olietransformator ville være en katastrofe.

SBK'en sidder mellem forsyningen og belastningen, sætter spændingen op eller ned, isolerer følsomt udstyr fra netstøj og giver en stabil, pålidelig strømkilde, der holder produktionen kørende uden afbrydelser.

Kort sagt: den leverer ren, støjsvag strøm, hvor end du har brug for det - indendørs, udendørs, i dit kontrolskab eller ved siden af ​​dit maskineri.

Hvordan enSBK trefaset tør type transformerVirker

Princippet er ligetil, men konstruktionen er det, der gør SBK speciel.

Trin 1 – Kernen

Den magnetiske kerne er lavet af koldvalsede siliciumstålplader, stablet i et trinvis lap-arrangement. Dette reducerer magnetiseringsstrømmen og ingen belastningstab, hvilket giver transformeren dens høje effektivitet.

Trin 2 – Vindingerne

Højkvalitets kobber- eller aluminiumviklinger er viklet rundt om kernen. Lavspændingssiden bruger folie- eller lagviklinger til at håndtere højere strømme; højspændingssiden bruger cylindriske viklinger for bedre spændingsfordeling.

Trin 3 – Isolering

De primære og sekundære viklinger er elektrisk adskilte. Strømoverførsel gennem magnetfeltet - ingen direkte forbindelse. Dette blokerer overspændinger, harmoniske og jordfejl i at nå dit udstyr.

Trin 4 – Afkøling

Køling er AN — luft naturlig. Ingen blæsere, ingen pumper, ingen bevægelige dele. Transformatoren afleder varme gennem sin kerne og viklingsflader, hvilket gør den pålidelig og vedligeholdelsesfri.

Trin 5 – Valgfrit kabinet

SBK-transformere kommer i to hovedkonfigurationer:

Åben type — til installation inde i skabe eller områder med begrænset adgang

Beskyttet type — monteret med et stålkabinet for ekstra sikkerhed og beskyttelse

Trin 6 – Overvågning

Valgfrit tilbehør omfatter voltmetre, amperemetre, temperaturregulatorer og hjul til bærbare installationer.

Resultatet: en ren, pålidelig strømkilde med lav vedligeholdelse, der kører stille år efter år.

Almindelige typer og vurderinger afSBK Transformers

SBK transformere dækker et bredt kapacitetsområde, hvilket gør dem velegnede til alt fra små værktøjsmaskiner til store industrielle installationer.

Kapacitetsområde:

Trefaset: 1kVA – 3000kVA

Standard konfigurationer:

Feature	Valgmuligheder
Frekvens	50Hz / 60Hz (dobbelt klassificeret)
Indgangsspænding	Op til 1000V — standard 380V, 400V, 415V
Udgangsspænding	Kan tilpasses - 220V, 200V, 110V osv.
Forbindelsesgruppe	Y/△, △/Y, DYN11
Isoleringsklasse	Klasse F (155°C) eller Klasse H (180°C)
Effektivitet	≥98 %
Indhegning	Åben type eller beskyttet (IP00 – IP20)
Designliv	30 år

Typiske spændingskombinationer:

Input	Produktion	Anvendelse
380V	380V (1:1)	Kun isolation — støjbeskyttelse
380V	220V	Træd ned for importeret eller 220V-klassificeret udstyr
380V	200V	Spændingskonvertering til japansk udstyr
380V	110V	Træd ned for kontrolkredsløb eller belysning

HvorforSBK trefasede transformatorer af tør typeSage

Fordi ren strøm ikke er en luksus - det er et krav for pålidelig industriel drift.

Her er, hvad der gør SBK til et foretrukket valg til moderne installationer:

1. Elektrisk isolation

SBK adskiller dit udstyr fra nettet og blokerer:

Overspændinger og transienter

Overtoner og højfrekvent støj

Jordfejl og lækstrømme

2. Lave tab og høj effektivitet

Effektivitet på 98 % eller højere betyder mindre spild af energi, lavere driftsomkostninger og reducerede kølebehov.

3. Lav støj

Driftsstøjen er typisk under 35 40dB ved en meter — stille nok til installation i beboede rum uden akustisk behandling.

4. Ingen olie, ingen utætheder, ingen brandrisiko

Det tørre design eliminerer olielækage, olietestning og risikoen for brand forbundet med olienedsænkede transformere. Dette gør den velegnet til indendørs installationer, højhuse og andre følsomme steder.

5. Lang levetid

Med en designlevetid på 30 år og minimale vedligeholdelseskrav tilbyder SBK fremragende langsigtet værdi.

6. Fleksibel spændingskonvertering

SBK kan konvertere spændinger til at matche stort set alle udstyrskrav, hvilket gør den ideel til:

Importeret udstyr med ikke-standard spændingskrav

Eksporter maskiner, der skal køre på udenlandske net

Faciliteter med blandet spændingsudstyr

7. Kan tilpasses

SBK-transformatorer kan bygges med specifikke input/output-spændinger, tilslutningsgrupper, udtagsarrangementer, kabinetter og tilbehør - skræddersyet til din nøjagtige anvendelse.

8. Nem vedligeholdelse

Uden olie er der ingen olieprøvetagning, ingen filtrering og ingen påfyldning. Periodisk rengøring af kabinettet er normalt alt, der er nødvendigt.

9. Bredt betjeningsområde

SBK fungerer på tværs af et bredt område af omgivende temperaturer (-15°C til +45°C) og højder (op til 5000m med passende derating).

Valg af den rigtige SBK-transformer

At vælge en SBK-transformer er ligetil, men kræver opmærksomhed på nogle få nøgledetaljer.

Trin 1 — Bestem din belastning

Læg strømforbruget sammen for alt udstyr, der skal tilsluttes. Inkluder fremtidig udvidelse - typisk 20 30% margin.

SBK-standardklassificeringer: 1kVA, 3kVA, 5kVA, 10kVA, 15kVA, 20kVA, 30kVA, 40kVA, 50kVA, 60kVA, 80kVA, 100kVA og op til 3000kVA på anmodning.Trin 2 — Angiv input og output

Faktor	Spørgsmål at stille
Indgangsspænding	Hvad er dit websteds forsyning? 380V? 400V? 415V?
Udgangsspænding	Hvilken spænding har dit udstyr brug for?
Haner	Har du brug for tapjusteringer (±5%) for variation i netspændingen?
Forbindelsesgruppe	DYN11 er almindelig - men tjek dine systemkrav

Trin 3 — Vælg isoleringsklassen

Isoleringsklasse	Max temperatur	Anbefales til
Klasse F	155°C	Generelle industrielle anvendelser - mest almindelige
Klasse H	180°C	Høje temperaturmiljøer, kraftige kontinuerlige belastninger

Trin 4 — Vælg kabinettype

Type	Beskrivelse	Hvornår skal man vælge
Åben	Ingen indkapsling, synlige viklinger	Installation i aflåste el-rum med begrænset adgang
Beskyttet	Stål kabinet	Generel indendørs installation — standardvalg
Med hjul	Mobil, bærbar version	Midlertidige installationer, testopsætninger, workshops med skiftende layouts

Trin 5 — Tjek installationsmiljøet

Tilstand	Krav
Højde	≤2000m (standard), op til 5000m med derating
Omgivelsestemperatur	-15°C til +45°C
Fugtighed	≤90 % (ikke kondenserende)
Atmosfære	Ingen ætsende gasser, ledende støv eller eksplosive stoffer
Vibration	Ingen alvorlige vibrationer eller stød

Trin 6 — Bekræft sikkerhedsstandarder

Kontroller, at transformatoren overholder relevante standarder:

VDE0550

IEC439

JB5555

GB226

ISO9001

CE

Afsluttende tanker

SBK trefaset tør type transformator er ikke den mest glamourøse komponent i et industrielt elsystem. Den har ikke en berøringsskærm eller en trådløs forbindelse.

Men den gør én ting meget godt: den leverer ren, stabil, pålidelig kraft - stille, effektivt og med minimal vedligeholdelse.

I en tid, hvor produktionslinjer i stigende grad er automatiserede og udstyr mere og mere følsomt over for strømkvalitet, er SBK-transformatoren det stille fundament, der holder alt kørende. Det er ikke historiens helt. Det er scenen, hvor heltene optræder.
