Hvad er en S11-distributionstransformator i olie, og hvorfor er den vigtig?

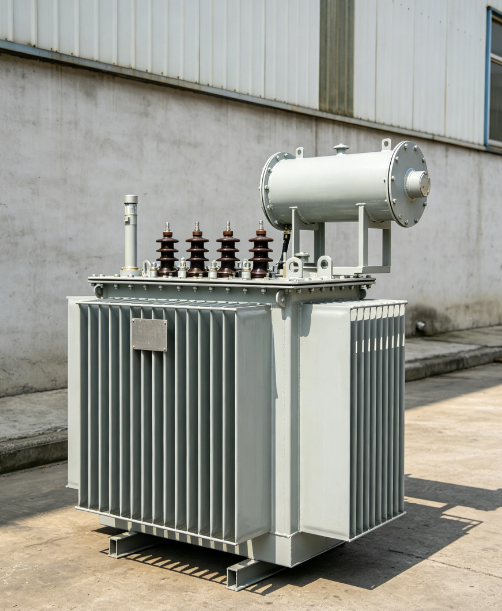

S11-distributionstransformatoren med olie nedsænket er en trefaset, fuldt forseglet distributionstransformator designet til pålidelig, effektiv nedtrapningseffektkonvertering i industrielle, kommercielle og private applikationer.

Dens opgave er ligetil: Tag mellemspændingsstrøm fra nettet - typisk 10kV eller 11kV - og trin ned til de lave spændingsniveauer, som fabrikker, bygninger og samfund rent faktisk bruger, normalt 380V eller 400V.

Men S11 er ikke en hvilken som helst transformer. Det repræsenterer en betydelig effektivitetsopgradering i forhold til tidligere modeller som S9. Dets belastningstab reduceres med 20 45 %, og strømmen uden belastning falder med 60 80 % - hvilket direkte udmønter sig i lavere elregninger og mindre belastning af nettet.

Hvorfor betyder det noget?

Fordi transformatorer kører 24/7, 365 dage om året. En transformer, der spilder mindre strøm ved tomgang, sparer penge hver eneste dag, år efter år. For et forsyningsselskab, et industrianlæg eller en stor erhvervsbygning er de kumulative besparelser betydelige.

Kort sagt: S11 betaler sig selv i løbet af sin levetid alene gennem lavere tab.

Hvordan enS11 Olie-nedsænket transformerVirker?

Driftsprincippet er det samme som enhver transformer - elektromagnetisk induktion - men S11 har adskillige designforbedringer, der øger effektiviteten og pålideligheden.

Trin 1 — Kernen

Kernen er lavet af højkvalitets koldvalset kornorienteret siliciumstål, skåret med 45° trinoverfladesamlinger på præcise tysk fremstillede GEORG-skærlinjer. Kernen er stablet i et tværsnit med flere trin, hvilket reducerer både magnetostriktionsstøj og strømforbrug.

Trin 2 — Vindingerne

Højspændingsviklingen er en cylindrisk lag viklet type. Lavspændingsviklingen kan enten være cylindrisk eller folieviklet. Dette design fordeler amperedrejninger jævnt, forbedrer kortslutningsmodstandsevnen og rationaliserer den magnetiske vej.

Trin 3 — Isolering

Transformatoren bruger klasse A-isolering med et oliepapirsystem. Mellemrummet mellem høj- og lavspændingsspoler er adskilt af papmanchetter og små olieudskillelsesbarrierer. Hele samlingen vakuumtørres for at fjerne fugt før oliepåfyldning.

Trin 4 — Den forseglede olietank

I stedet for en traditionel konservatortank bruger S11 en bølgepapolietank. Korrugeringerne udvider sig og trækker sig sammen med olietemperaturændringer, hvilket kompenserer for volumenvariationer. Dette betyder, at olien er permanent forseglet væk fra luft - forhindrer fugtindtrængning og bremser olieoxidation.

Trin 5 — Afkøling

Køling er ONAN — Oil Natural Air Natural. Ingen blæsere, ingen pumper, ingen ekstra bevægelige dele. Transformatoren er afhængig af naturlig konvektion gennem de korrugerede tankvægge for at sprede varme.

Resultatet: en transformer, der kører effektivt, forbliver tæt og kræver minimal vedligeholdelse år efter år.

Almindelige typer og klassificeringer af S11-transformere

S11-serien dækker en bred vifte af kapaciteter, typisk fra 30kVA op til 2500kVA, med standard primærspændinger på 6kV, 10kV og 11kV og en sekundær spænding på 0,4kV.

Standard kapacitetsområde:

Forbindelsesgrupper:

Dyn11 — anbefales til de fleste applikationer, bedre harmonisk undertrykkelse

Yyn0 — standardalternativ til enklere belastninger

Kølemetode:

ONAN — ingen tvungen køling, ingen hjælpestrøm nødvendig

Vikle materialer:

Kobber — standard for bedre ledningsevne og længere levetid

Aluminium — tilgængelig til omkostningsfølsomme applikationer

HvorforS11 Olie nedsænkede transformereSagen?

Fordi en transformer, der spilder mindre strøm og holder længere, er en transformer, der sparer penge.

Her er, hvad der gør S11 til et foretrukket valg til distributionsnetværk:

1. Lavt tab uden belastning

Den trinformede lapkerne og højkvalitets siliciumstål reducerer tabet uden belastning med 20 45 % sammenlignet med S9-serien. For en transformer, der kører 24/7, er det en reel og målbar besparelse.

2. Lav strøm uden belastning

Ingen belastningsstrøm reduceres med 60 80%, hvilket forbedrer effektfaktoren og reducerer opstrømstab.

3. Fuldt forseglet konstruktion

Den korrugerede tank er helt forseglet - ingen udluftning, ingen konservator. Olie kommer ikke i kontakt med luft, hvilket betyder, at isoleringsolie ældes langsommere, hvilket bevarer dens dielektriske styrke i hele transformatorens levetid.

4. Lav støj

Støjniveauet er reduceret med 7 10dB sammenlignet med tidligere designs. Dette gør S11 velegnet til installation i nærheden af ​​boligområder, hospitaler og kontorer, hvor støjfølsomhed er et problem.

5. Kortslutningsstyrke

Kombinationen af ​​folieviklinger (hvor brugt), robust fastspænding og vakuumtørret isolering giver S11 en god kortslutningsmodstandsevne. Den kan håndtere fejlstrømme uden viklingsdeformation.

6. Lang levetid

Fordi olien er forseglet mod luft og fugt, nedbrydes transformatorens isoleringssystem meget langsommere. S11 er designet til 20 30 års drift med minimal vedligeholdelse.

7. Lav vedligeholdelse

Ingen olieprøvetagning, ingen efterfyldning, ingen konservatorvedligeholdelse. Det fuldt forseglede design betyder, at rutinemæssig vedligeholdelse stort set er begrænset til ekstern rengøring og periodisk inspektion af bøsninger og terminaler.

Valg af den rigtige S11-transformer

At vælge en S11-transformer kræver, at kapacitet, spænding og miljøforhold matcher din applikation.

Trin 1 — Bestem din belastning

Læg strømforbruget sammen for alt udstyr, der skal tilsluttes. Anvend en sikkerhedsmargin - typisk 20 30% til fremtidig udvidelse.

S11 standardklassificeringer: 30, 50, 63, 80, 100, 125, 160, 200, 250, 315, 400, 500, 630, 800, 1000, 1250, 1600, 2500, 2500, kVA, sekundær og 2500. spændinger

Trin 3 — Vælg forbindelsesgruppe

Dyn11 — anbefales til de fleste applikationer. Delta højspændingsforbindelsen giver en vej for harmoniske strømme og forbedrer kortslutningskapaciteten.

Yyn0 — enklere, men mindre egnet til ubalancerede belastninger.

Trin 4 — Tjek installationsmiljøet

Trin 5 — Bekræft viklingsmateriale

Kobber — længere levetid, bedre ledningsevne, anbefales til kritiske applikationer.

Aluminium — lavere startomkostninger, men kræver større tværsnit for de samme tab.

Trin 6 — Overvej beskyttelsestilbehør

For transformere over 800kVA er gasrelæer og trykaflastningsanordninger standard. Til kritiske applikationer skal du overveje en temperaturmonitor med fjernalarmkontakter.

Afsluttende tanker

S11-distributionstransformatoren i olie er ikke den nyeste eller mest prangende model på markedet. Det er blevet afløst i effektivitet af S13, S20 og ikke-amorfe legeringsdesign.

Men det er fortsat en gennemprøvet, pålidelig og omkostningseffektiv arbejdshest til millioner af installationer verden over. Den giver en betydelig effektivitetsforbedring i forhold til ældre S9- og S10-modeller med en fuldt forseglet konstruktion, der forlænger oliens levetid og minimerer vedligeholdelsen.

Hvis du opgraderer en ældre transformer, udskifter en fejlbehæftet enhed eller bygger et nyt distributionsnetværk, hvor både budget og pålidelighed er vigtige, er S11 stadig et solidt, fornuftigt valg. Den har ikke de laveste tab af nogen transformer nogensinde. Men den har de laveste tab af enhver transformer, der passer til et realistisk budget for mange projekter.
