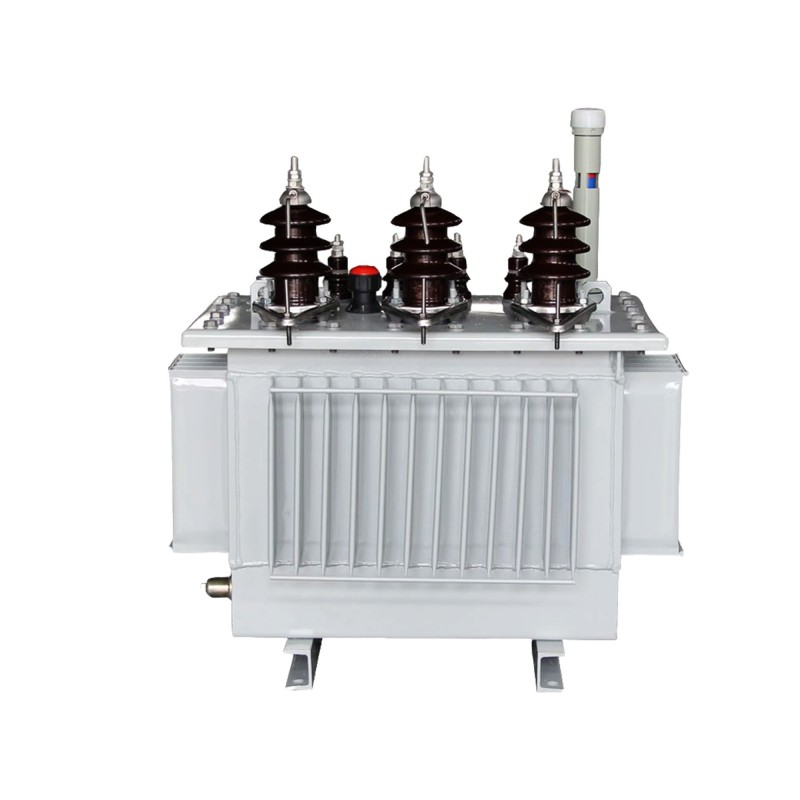

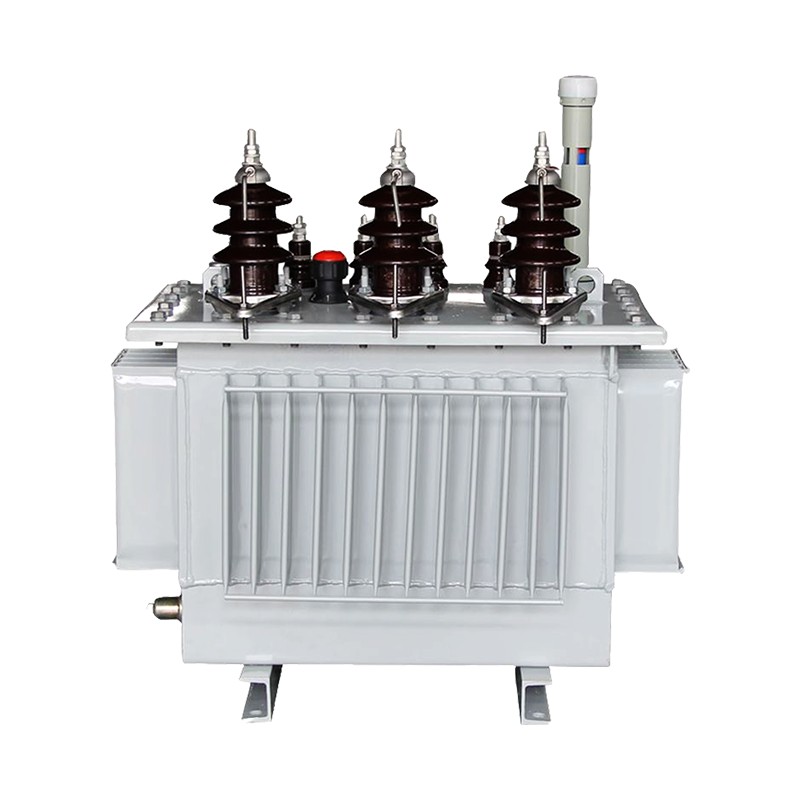

OEM Olie-nedsænket Transformer Leverandør

Som producent og leverandør af forskellige typer transformere omfatter Yibalings produktsortiment olienedsænkede transformere. Med vores omfattende erfaring og avancerede, omfattende tekniske muligheder er vi i stand til at imødekomme tilpassede krav og levere one-stop OEM-tjenester.

Hvad er en olie-nedsænket transformer?

En olienedsænket transformer er en klassisk krafttransformator, hvor kernen og viklingerne er helt nedsænket i speciel isoleringsolie. Den isolerende olie er kernekomponenten og spiller flere vigtige roller:
For det første tjener det som et effektivt isoleringsmedium til at forhindre interne højspændingsnedbrud;
For det andet fungerer det som et kølemiddel, der effektivt spreder den varme, der genereres under drift gennem konvektions- og eksterne køleanordninger (såsom radiatorer og ventilatorer), hvilket gør det muligt for transformatoren at håndtere store kapaciteter og høje spændinger;
Samtidig undertrykker den elektriske lysbuer og beskytter metalkomponenter mod oxidation.

Produktstruktur

Transformatorens hovedstruktur er en "kerneviklingsenhed" forseglet i en olietank, som er fyldt med isolerende olie. Over tanken er et oliereservoir til regulering af udvidelsen og sammentrækningen af ​​olievolumenet forårsaget af temperaturændringer.
For sikkerheden er der også installeret et gasrelæ og en overtryksventil - førstnævnte kan detektere gassen genereret af interne fejl, og sidstnævnte frigiver automatisk trykket, når trykket er for højt.

Produktanvendelsesomfang

Denne type olie-nedsænket transformer er meget udbredt. Den har en stor kapacitet, høj spænding, kan modstå overbelastning, moden teknologi og en lang levetid. Det har altid været "hovedkraften" i transformerstationer og kraftværker.
Derfor bruges det generelt i udendørs arealer eller i eldistributionsanlæg med brandforebyggende foranstaltninger.
Mens du er i indendørs områder eller steder med høje brandkrav,tør-type transformereer mere almindeligt anvendte - selvom de har en lidt mindre kapacitet, kræver de ikke olie, er vedligeholdelsesfrie og er mere brandsikre.
Begge har deres egne funktioner, og de arbejder sammen for at sikre en stabil drift af elnettet.

Hvordan virker en olienedsænket transformer?

Arbejdsprincippet for en olie-nedsænket transformer er samarbejdet mellem elektromagnetisk induktion og det oliekølede isoleringssystem. Dens kernefunktioner involverer to aspekter:

1. Elektromagnetisk konvertering

Vekselstrøm tilføres primærviklingen, hvilket genererer et magnetfelt i jernkernen. Dette magnetfelt inducerer spænding i sekundærviklingen og udsender den, samtidig med at der opnås spændingsregulering gennem forholdet mellem viklingsdrejninger.

2. Nøglegaranti for oliesystemet

Dette er den mest forskellig fratør-type transformere:
● Isolering: Oliens isoleringsevne er meget stærkere end luftens, hvilket effektivt isolerer højspændingskomponenter og forhindrer indre lysbuer.
● Varmeafledning: Den genererede varme under drift overføres først til olien, som opvarmes og stiger, kolliderer med olietankens væg eller varmeafledningsrør og køler ned og synker, danner naturlig konvektion og fjerner kontinuerligt varme. Store transformere bruger også oliepumper til at forbedre cirkulationen, hvilket resulterer i bedre varmeafledning.
● Beskyttelse og overvågning: Olie forsinker ikke kun materialets aldring og hæmmer lysbuespredning, men fungerer også som et "diagnostisk medium". Hvis der er unormal opvarmning eller udledning indeni, vil specifikke gasser (såsom brint og acetylen) opløses i olien.
Ved regelmæssigt at teste olieprøver kan potentielle farer opdages på forhånd.
Derfor har den olienedsænkede transformer faktisk et "isolering - varmeafledning - overvågning" integreret system baseret på olie, foruden kernen af ​​elektromagnetisk konvertering. Det er grunden til, at det kan blive et nøgleudstyr i elnettet, der påtager sig højspændings- og kraftoverførselsopgaver med stor kapacitet.

Sammenlign med tør transformer

Hvordan udføres OEM-tilpasning?

Definer kundekrav

Bestem de garanterede kerneparametre for transformeren, herunder kapacitet, spænding, kortslutningsimpedans (UK%), tab uden belastning (PO) og belastningstab (PK).

Vælg råmaterialer og proceskrav

Kerne: Brug specificerede siliciumstålplader, såsom Nippon Steel 27ZH100, eller tilsvarende 30QG120 kornorienterede siliciumstålplader med høj permeabilitet og lavt tab.
Vindinger: Ledere bruger T2 iltfrit kobber, med flad kobbertråd pakket ind i isolerende papir; inter-turn isolering bruger 0,08 mm tykt kabelpapir.
Isoleringsolie: Brug nr. 25 naphthenisk mineralsk isoleringsolie. Skal gennemgå afgasning og dehydreringsbehandling før forsendelse, med en nedbrudsspænding ≥50kV.

Definer udendørs vandtætningsstandarder

Påfør en epoxy-zink-rig primer + akryl polyurethan topcoat-belægningsproces på tankens ydre overflade for at forbedre den udendørs vandtætningsevne af olie-nedsænkede transformere.

Forsendelsestransportservice

Som en fabrik med omfattende eksporterfaring anvender Zhejiang Yibaling Power Equipment Co., Ltd. unikke transport- og emballeringsmetoder til produktforsendelse.
Emballering og transport af olienedsænkede transformere følger strenge standardiserede procedurer, med kernefokus på at beskytte hoveddelen, isoleringsolie og hjælpekomponenter mod skader, mens de tilpasses til forskellige transportscenarier.
Emballagen er opdelt i hoveddel og tilbehørskomponenter. Til indlandstransport over korte afstande pakkes hovedlegemet først ind i fugttæt plastikfilm over olietanken og fastgøres derefter med fortykket vævet stof eller vandtæt lærred. Alle kritiske områder - flangegrænseflader, bøsningsterminaler osv. - er individuelt forsynet med plastikbeskyttelseshætter og gummitætninger.
Lastning/losning under transport skal bruge kraner eller gaffeltrucks, der nøje overholder markerede løftepunkter og gaffelåbninger. Vedligehold transformeren vandret med en hældningsvinkel på ikke over 15°. Tilslutning af sårbare dele er strengt forbudt.

Vores lager

Produktionsproces

Produktionsudstyr

Certifikat

Forsendelse
