Hvad er en IT-medicinsk isolationstransformer, og hvorfor er den så vigtig?

En medicinsk IT-isolationstransformator er en specialiseret enfaset isolationstransformator designet specifikt til medicinske IT-systemer (Isolated Terra — ujordede systemer) i sundhedsfaciliteter.

I modsætning til almindelige transformere, der blot sætter spændingen op eller ned, er denIT medicinsk transformergør noget fundamentalt anderledes: det skaber en elektrisk isoleret, ujordet strømforsyning til kritisk medicinsk udstyr på operationsstuer, intensivafdelinger og hjerteafdelinger.

Hvorfor betyder det noget?

For i et standard jordforbundet strømsystem kan en enkelt isolationsfejl få en afbryder til at udløse - skære strømmen til livsstøtteudstyr. På en operationsstue er det ikke en mulighed.

Den medicinske IT-transformator sikrer sammen med en isolationsovervågningsenhed (IMD), at den første fejl ikke afbryder strømmen. Den alarmerer, men den tripper ikke. Kirurger kan afslutte proceduren. Liv er ikke sat i fare.

Kort sagt: det er forskellen mellem en alarm og en udfald. Mellem en advarsel og en tragedie.

Sådan fungerer en IT-medicinsk isolationstransformer

Princippet er ligetil, men udførelsen er uforsonlig.

Trin 1 – Isolering

Transformatoren har to helt separate viklinger - primær (netside) og sekundær (patientside). Der er ingen direkte elektrisk forbindelse mellem dem. Strøm overføres gennem et magnetfelt.

Trin 2 – Ujordet sekundær

Den sekundære side er ikke forbundet til jord - i modsætning til standard strømsystemer, hvor neutralen er jordet. Dette er kernen i IT-systemet (Isolated Terra).

Trin 3 – Første fejladfærd

Hvis der opstår en enkelt fejl - f.eks. en kirurgisk strømledning bliver klemt og rører ved metalchassiset - registrerer isolationsovervågningsenheden (IMD) et fald i isolationsmodstanden og afgiver en alarm. Men transformeren tripper ikke. Strømmen fortsætter med at flyde. Det kirurgiske team bliver alarmeret, men ikke afbrudt.

Trin 4 – Anden fejl

Kun hvis der opstår en anden fejl på en anden linje, udløses beskyttelsesanordningen endelig. Inden da er proceduren typisk afsluttet, og patienten er i sikkerhed.

Trin 5 – Kontinuerlig overvågning

IMD måler kontinuerligt isolationsmodstanden mellem det isolerede kredsløb og jord. Hvis værdien falder under en fastsat tærskel (typisk 50kΩ til 100kΩ), udløser den en visuel og hørbar alarm - men igen, ingen strømafbrydelse.

Denne kombination — isolationstransformator + IMD — skaber den sikrest mulige strømforsyning til direkte patientkontaktudstyr.

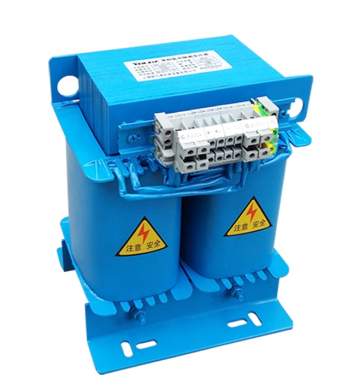

Almindelige typer afIT medicinske transformere

Medicinske isolationstransformatorer er ikke hyldeenheder. De er specialbygget til sundhedsapplikationer.

I praksis er 5kVA til 8kVA enfaset enhed den mest almindelige for en standard operationsstue. Den leverer strøm til:

Kirurgiske lys

Elektrokirurgiske enheder

Patientmonitorer

Anæstesi maskiner

Strømudtag i driftsområdet

HvorforIT medicinske transformereSage

For på et hospital er et strømafbrydelse ikke til besvær. Det er en livstruende begivenhed.

Her er, hvad et korrekt designet IT-medicinsk transformersystem giver:

1. Uafbrudt strøm under første fejl

Standard jordede systemer udløses ved den første fejl. Det gør it-systemer ikke. Den enkelte forskel gør det muligt for en operation at afslutte sikkert.

2. Ekstremt lav lækstrøm

Medicinske isolationstransformatorer er bygget med dobbelt eller forstærket isolering og ultra lav koblingskapacitans. Lækstrømmen er typisk under 0,1mA - langt lavere end standardtransformatorer. Dette er kritisk, når udstyr er direkte forbundet til en patients krop (f.eks. EKG-ledninger, endoskopiske prober).

3. Kontinuerlig isolationsovervågning

IMD overvåger systemet 24/7. Det registrerer forringelse, før det bliver en kritisk fejl. Vedligeholdelsesteams får tidlig advarsel, ikke et nødopkald.

4. Beskyttelse mod netbåren interferens

Isoleringen blokerer højfrekvent støj, harmoniske og overspændinger fra lysnettet. Følsom medicinsk elektronik - monitorer, infusionspumper, diagnostisk udstyr - fungerer rent og pålideligt.

5. Overholdelse af medicinske sikkerhedsstandarder

IEC 60601-1, GB 9706.1 og andre nationale standarder kræver it-strømsystemer i patientplejeområder, hvor udstyr påføres direkte på kroppen. Ingen IT-transformer, ingen myndighedsgodkendelse.

Uden medicinske IT-transformere ville moderne kirurgi køre på strømskinne til generelle formål - en risiko, som intet hospital har råd til at tage.

Valg af den rigtige IT-medicinske transformer

At vælge en IT medicinsk transformer handler ikke om at finde den billigste enhed. Det handler om at opfylde strenge sikkerheds- og myndighedskrav.

Trin 1 – Bestem den nødvendige kVA-værdi

Læg strømforbruget sammen for alt udstyr, der skal tilsluttes IT-systemet. Tilføj ikke kun navneskilte - brug faktisk målt eller forventet driftseffekt.

Tommelfingerregel: 5kVA til 8kVA er tilstrækkeligt til en enkelt moderne operationsstue. Overdimensioner ikke dramatisk - en 15kVA transformer har højere lækstrøm og større indstrømning.

Trin 2 – Bekræft lækstrømsgrænser

IEC 60601-1 begrænser patientlækagestrøm til 0,1mA for anvendte dele. Transformatorens design - inklusive viklingsadskillelse, afskærmning og kernekonstruktion - påvirker direkte denne værdi. Bed om testrapporter, der viser lækstrømsmålinger.

Trin 3 – Tjek kompatibilitet med isoleringsovervågning

Den medicinske IT-transformator skal være kompatibel med isolationsovervågningsenheden (IMD). De fleste moderne systemer bruger en standard målespænding (f.eks. 20V DC eller lavfrekvent AC). Sørg for, at transformeren ikke har indbygget jordforbindelse eller filtrering, der ville forvirre IMD'en.

Trin 4 – Vælg kabinet og montering

Åben ramme – Til installation inde i et elektrisk panel af medicinsk kvalitet (mest almindeligt).

Lukket – Til gulvstående eller vægmontering, hvor transformatoren er tilgængelig for ikke-elektrisk personale.

IP-klassificering – IP20 er typisk for indendørs panelmontering. IP54 kan være påkrævet til visse installationer.

Trin 5 – Tjek certificeringer

Se efter:

IEC 60601-1 (sikkerhed for medicinsk elektrisk udstyr)

IEC 61558-2-15 (sikkerhed for isoleringstransformatorer til medicinsk brug)

GB 9706.1 (kinesisk medicinsk standard)

CE / UL / CCC som krævet af dit lokale marked

Accepter ikke "vi følger disse standarder." Bed om typetestrapporter fra et akkrediteret laboratorium.

Trin 6 – Planlæg for redundans

For kritiske applikationer (flere operationelle afdelinger, hjerte-ICU'er) skal du overveje dobbelte it-systemer med automatiske overførselskontakter (ATS) eller UPS-backup, der forsyner IT-transformatoren. Én transformer - ét fejlpunkt. To transformatorer — ægte redundans.

Afsluttende tanker

Den medicinske IT-isolationstransformator er ikke en komponent, som nogen på en operationsstue nogensinde tænker på. Kirurger takker ikke for det. Sygeplejersker gør det ikke rent. Vedligeholdelsespersonalet rører det sjældent.

Men den er der altid - lydløst, utrætteligt og absolut pålideligt.

I en verden, hvor en enkelt elektrisk fejl kan betyde forskellen mellem en gennemført operation og en krise, er den medicinske IT-transformator den ubeskrevne helt. Den udfører ét job, og den gør det perfekt: Hold strømmen tændt, når det betyder mest.

Hvis du designer, opgraderer eller vedligeholder et hospitals elektriske system, må du ikke behandle den medicinske IT-transformator som en handelsvare. Det er en livssikkerhedsanordning, ikke en reservedel.

Vælg med omhu. Angiv nøje. Test grundigt.

For når lyset på en operationsstue forbliver tændt - selv når noget går galt - er det den medicinske IT-transformator, der gør sit arbejde.
