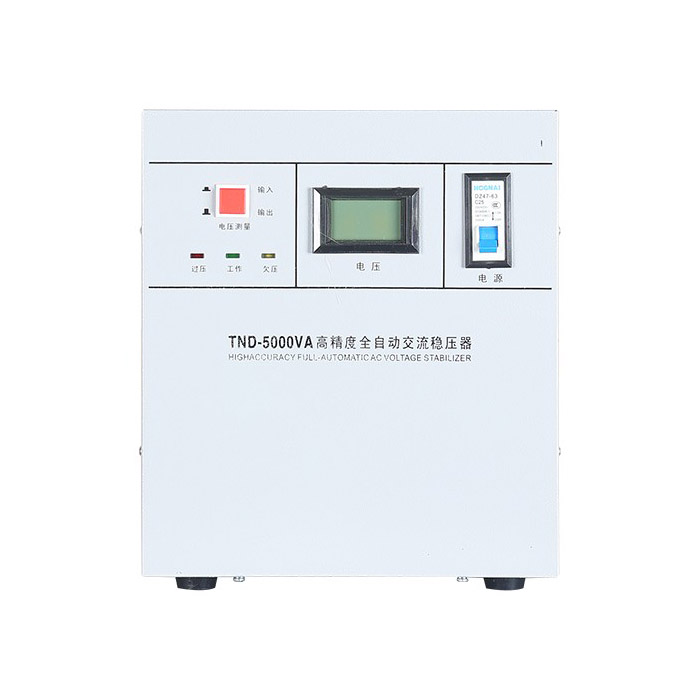

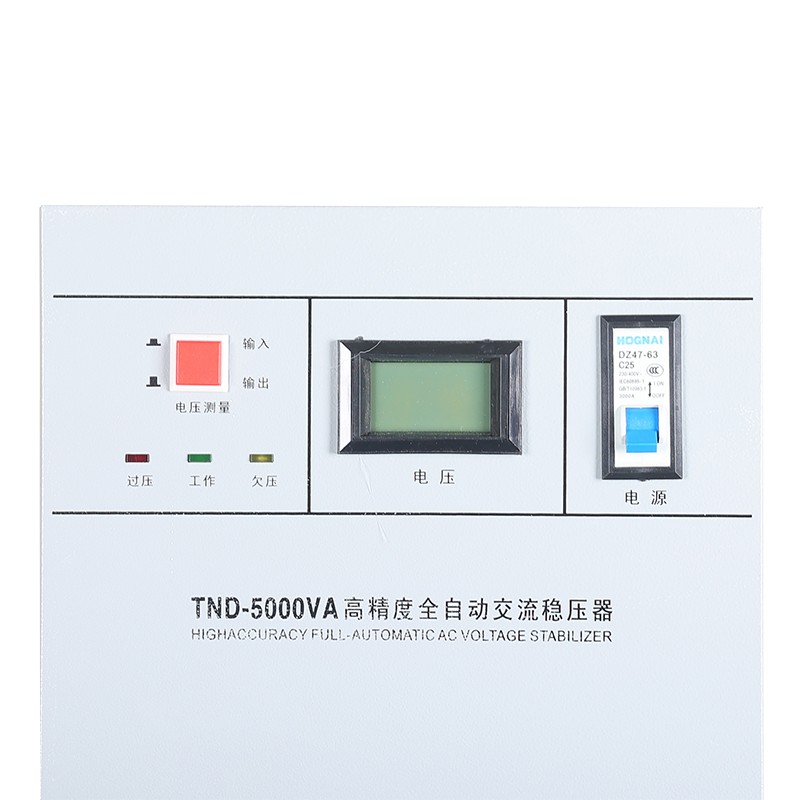

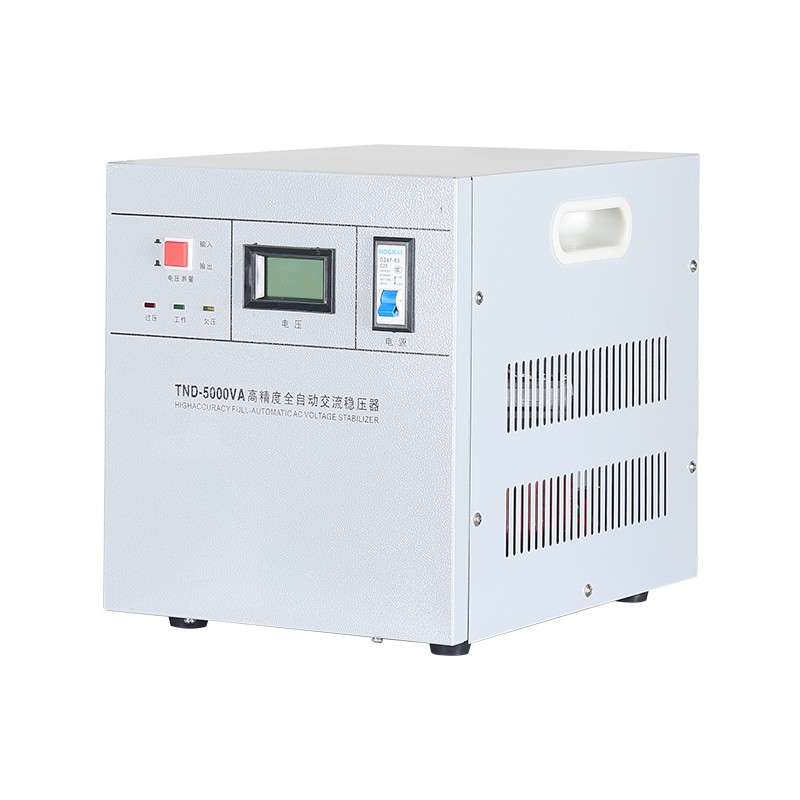

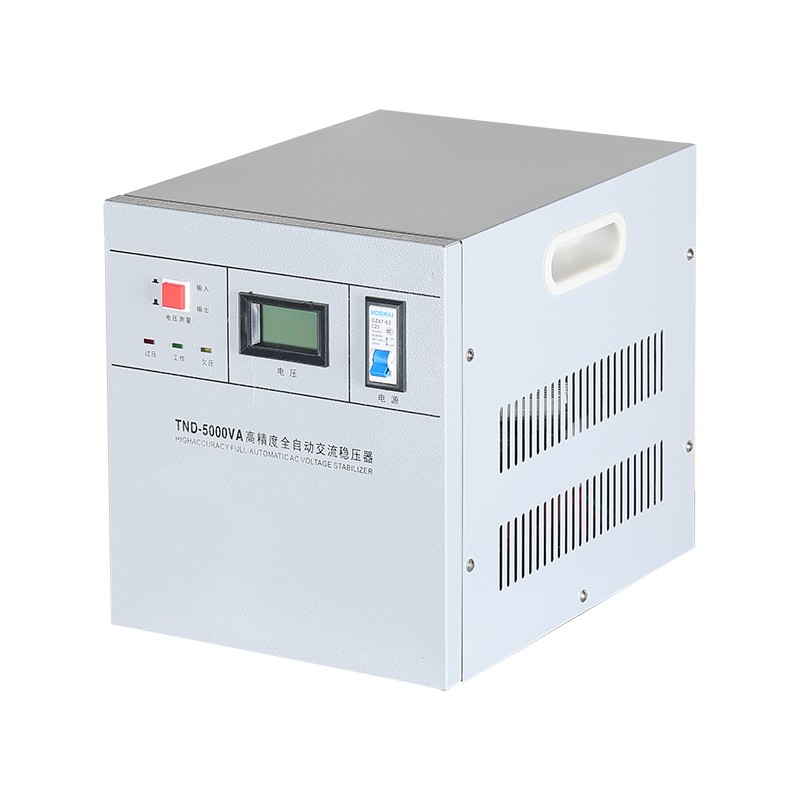

TND fuldautomatisk AC spændingsstabilisator

TND fuldautomatiske AC-spændingsstabilisator er et af de innovative produkter i SVC-serien af ​​AC-spændingsstabiliserende strømforsyninger. Det er en ny type højpræcision fuldautomatisk AC-spændingsstabilisator designet og udviklet af vores Zhejiang Yibaling Power Equipment Co., Ltd. ved at introducere Taiwan-teknologi og overveje den faktiske situation med kinesisk strømforsyning.
Denne spændingsstabilisator er en klassisk og pålidelig enfaset fuldautomatisk AC spændingsstabilisator. Den er specielt designet til kontor-, kommercielle-, laboratorie- og lette industrimiljøer, der har stabile krav til strømforsyningskvalitet. Den anvender en moden ringtype autotransformer og servomotordrevet kulbørstejusteringsteknologi. Ved realtidsdetektering af indgangsspændingen styrer den intelligent kulbørstens glatte bevægelse på ringtransformatoren for at opnå kontinuerlig og trinløs korrektion af udgangsspændingen.

Grundlæggende parameter

Kernemateriale

Kerneydelsen af ​​TND fuldautomatiske AC spændingsstabilisator er baseret på det strenge udvalg af materialer og komponenter til fire nøglemål: effektivitet, levetid, responshastighed og sikkerhed. Hvert valg adresserer direkte et kritisk teknisk problem.

1. Kernekomponent

Jernkernen bruger høj magnetisk permeabilitet og lavt jerntab koldvalsede orienterede siliciumstålplader (såsom 30Q130). Dens laminerede proces maksimerer den magnetiske ledningsevneeffektivitet, minimerer tab uden belastning og varmeudvikling. Opviklingen af ​​den fuldautomatiske vekselstrømsstabilisator TND bruger ren kobbertape med en renhed på ≥ 99,95% for at sikre lav modstand og høj strømbærende kapacitet.

2. Kritisk reguleringskomponent

Det vil sige, at kulbørsterne bruger specielle grafitkompositmaterialer, der indeholder sølv eller kobber. Dette materiale opnår den bedste balance mellem slidstyrke, selvsmøring og ledningsevne, hvilket sikrer lav kontaktmodstand og minimal gnister under millioner af jævne glidende bevægelser på den ringformede vikling, hvilket er afgørende for dens vedligeholdelsesfri drift i flere år.

3. Præcise spændings-/strømtransformere

Denne del tjener som hjernen i kontrolsystemet. Prøveudtagningsenheden er afhængig af spændings-/strømtransformatorer med et præcisionsniveau på 0,5 grader eller derover for at opnå netdetektering i realtid med millivolt-niveaufejl.
Computerkernen bruger mikrocontrollere af industriel kvalitet (MCU) til at håndtere data med høj hastighed og udstede instruktioner.
Udførelsesterminalerne har to tekniske veje: De, der søger økonomi og høj overbelastningskapacitet, vil vælge magnetiske holderelæer med stor kapacitet; mens de, der stræber efter ultimativ hastighed (responstiden kan være så hurtig som millisekundniveau), stilhed og ultralang levetid (uden mekanisk slid), skal vælge berøringsfri solid-state relæer (SSR), som opnår lydløs, gnistfri elektronisk kobling gennem tyristorer.

4. Overordnet struktur

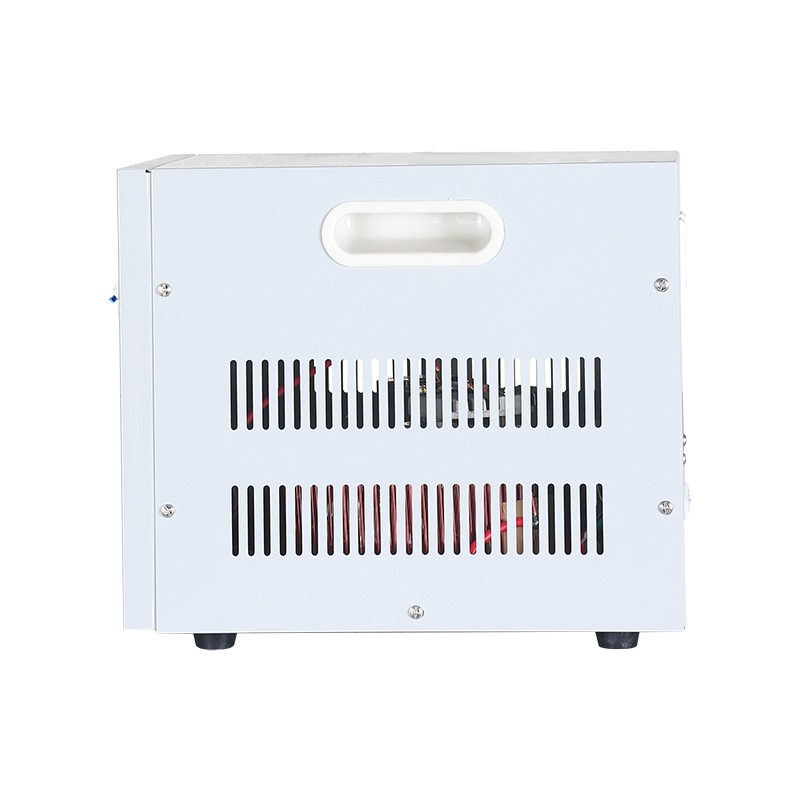

TND fuldautomatiske AC-spændingsstabilisator er lavet af koldvalsede stålplader af høj kvalitet med en tykkelse på ≥ 1,2 mm, belagt med fosfatering og pulverlakering, hvilket giver elektromagnetisk afskærmning og mekanisk beskyttelse.
De store strømkanaler indeni er alle forbundet med fortinnede eller sølvbelagte T2 kobberstrimler for at minimere baneimpedansen og varmeudviklingen. I den forreste ende af sikkerhedsbeskyttelsen er et overspændingsabsorptionsnetværk på flere niveauer, der består af varistorer (MOV) og gasudladningsrør, integreret for at modstå lynnedslag og netspidsspændinger.
Derfor er en højkvalitets TND spændingsstabilisator i det væsentlige en systemintegration af materialer med høj magnetisk ledningsevne, slidbestandige ledende materialer, præcise halvlederenheder og stabile strukturelle materialer.

Produktinformation

FAQ

Q: Hvad er forskellene mellem en stabilisator, en transformer og en UPS (Uninterruptible Power Supply)?
A: Kernefunktionerne i disse tre er forskellige:
Transformer: Den bruges hovedsageligt til at ændre spændingsniveauer (for eksempel fra 380V til 220V), men den stabiliserer ikke automatisk svingende spændinger.
Stabilisator: Dens kernefunktion er automatisk at stabilisere fluktuerende spændinger og holde udgangen på en indstillet værdi (såsom 220V). Det ændrer ikke spændingsniveauer (medmindre det er specielt designet), og det giver heller ikke backup-batterier.
UPS: Dens primære funktion er at levere uafbrudt strømforsyning (i tilfælde af strømafbrydelse er den drevet af batteriinverter), normalt har den også stabiliserende funktion, men strømmen og batterilevetiden er begrænset, og dens omkostninger er meget højere end en stabilisator.

Q: Hvordan vælger man den passende kapacitet til en TND fuldautomatisk AC spændingsstabilisator?
A: Nøgletrin:
Beregn den samlede effekt: Angiv alle de enheder, der vil blive forbundet til den fuldautomatiske TND AC-spændingsstabilisator, og sammenlæg deres nominelle effekt (i enheder af watt W eller kilovolt-ampere kVA).
Bemærk: Starteffekten for induktive belastninger (såsom motorer, kompressorer) kan være 3-7 gange den nominelle værdi, så den skal beregnes ud fra starteffekten.
Tillad sikkerhedsmargin: Multiplicer den samlede effekt med en sikkerhedsfaktor (anbefalet 1,2-1,5) for at opnå minimumskapaciteten af ​​den påkrævede spændingsstabilisator. For eksempel: Hvis den samlede belastning er 8 kVA, skal der vælges en spændingsstabilisator på mindst 10 kVA.
Bekræft spændingen: Sørg for, at indgangsspændingsområdet for den fuldautomatiske TND vekselspændingsstabilisator kan dække udsvingene i dit lokale strømnet (såsom 170V - 250V), og at udgangsspændingen opfylder kravene til udstyret (såsom 220V).
