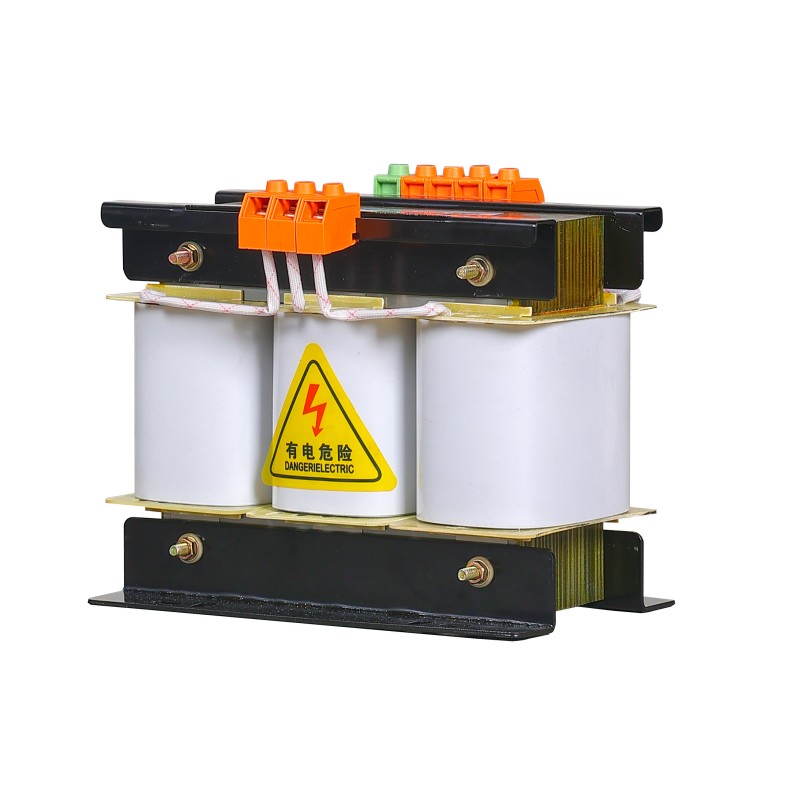

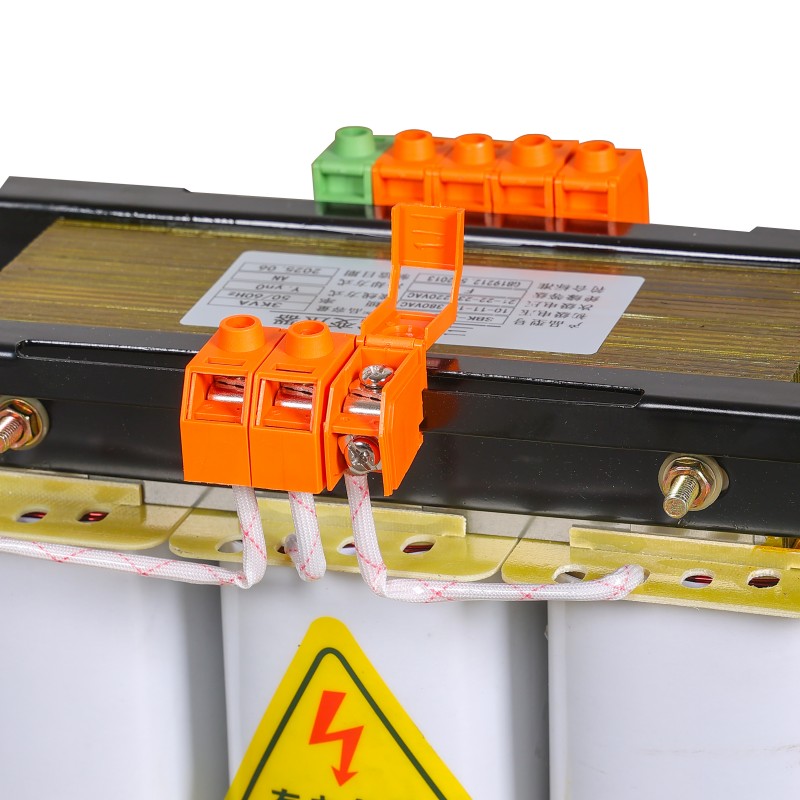

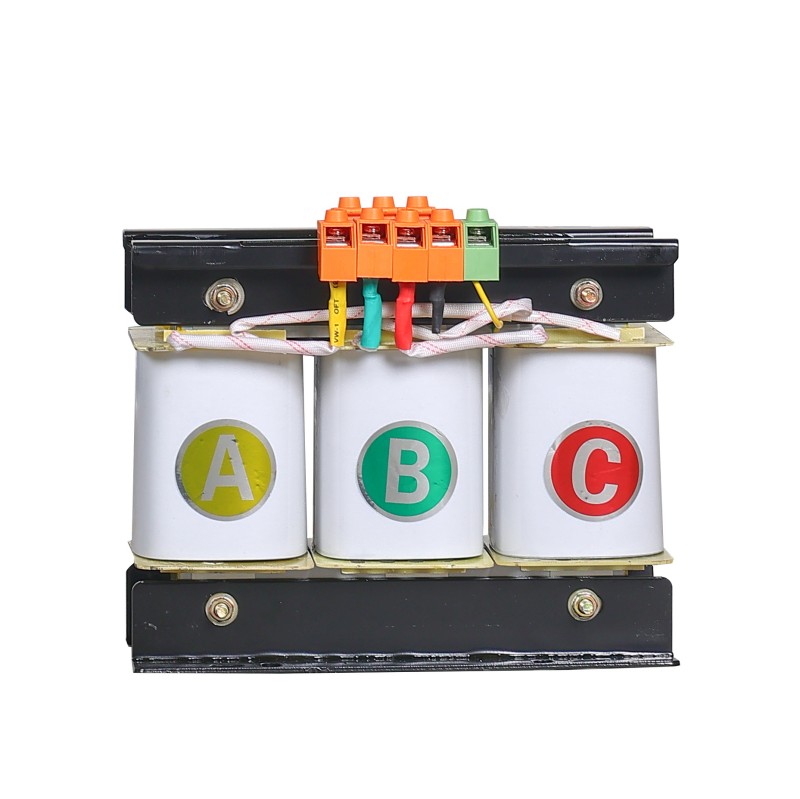

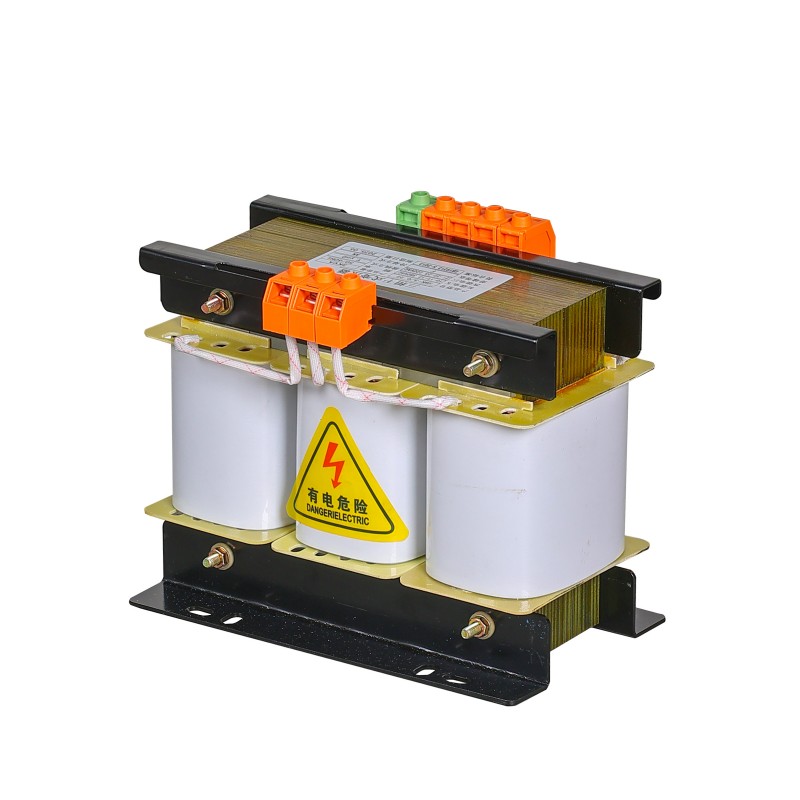

SBK isolationstransformer

SBK isolationstransformatoren er en effektiv og pålidelig strømkonverterings- og isolationsenhed, specielt designet til brug i scenarier, hvor der er høje krav til strømsikkerhed, renhed og stabilitet.

Den er lavet af koldvalsede siliciumstålplader af høj kvalitet og kobbertråde med høj renhed og kan understøtte forskellige input- og outputspændingsspecifikationer, såsom 380V til 220V, 220V til 110V osv. Den kan godt tilpasse sig forskellige strømforbrugsmiljøer.

Arbejdsprincippet er baseret på elektromagnetisk induktion. Ved at opnå elektrisk isolation mellem input- og outputkredsløbene kan det effektivt blokere for interferensen forårsaget af jordsløjfen.

SBK isolationstransformatoren kan også undertrykke overspændinger og støj i elnettet og giver derved en sikrere og mere stabil strømgaranti for de tilsluttede enheder.

Denne transformer er meget udbredt i praksis, såsom:

- Præcisionsinstrumenter, medicinsk udstyr, laboratoriestrømforsyninger;

- Industrielle automationskontrolsystemer, PLC'er, servodrev;

- Kommunikationsudstyr, datacentre, sikkerhedssystemer;

- Forskellige værktøjsmaskiner, produktionslinjer osv. i scenarier med høje krav til strømkvalitet.

Hvad er funktionerne af SBK isolationstransformatoren?

SBK isolationstransformatoren er en isolationsstrømforsyningsenhed i industriel kvalitet med ekstrem høj præcision og stærk rensekapacitet.

Kernefunktionen er ikke blot isolation, men at bygge en uafhængig, ren og meget stabil el-ø, der fuldstændig løser strømkvalitetsproblemerne i avanceret udstyr og komplekse elnetmiljøer.

Gennem de primære og sekundære viklinger, der er fysisk isoleret, afbrydes den direkte elektriske forbindelse mellem indgangssiden (strømnettet) og udgangssiden (belastningen).

Designet forhindrer effektivt, at fejl, såsom lækstrøm fra elnettets side og jordpotentialstigning, overføres til belastningssiden, hvilket giver grundlæggende sikkerhedsbeskyttelse for personale og udstyr.

Et enkeltpunkts jordet kobberafskærmningslag med høj magnetisk permeabilitet er sat mellem viklingerne på SBK-isolationstransformatoren for effektivt at absorbere og indføre jordledningen, og dens dæmpningsevne for højfrekvent common-mode støj kan nå 60-100 dB.

Hvad er tilpasningsprocessen for SBK-isolationstransformatoren?

Yibaling er en professionel producent og leverandør, for at få en tilpasset løsning af dette produkt, vil vi følge nedenstående trin:

1. Bekræftelsesmålinger

Hele tilpasningsprocessen begynder med den ekstreme kvantificering af belastningskarakteristika, elektromagnetiske omgivelser og ydeevneindikatorer (såsom tydeligt at definere common-mode-dæmpningen til at være ≥ 100 dB @ 1 MHz), og der dannes en juridisk bindende "Teknisk specifikation for tilpasning".

2. Samarbejdsdesign og simuleringsverifikation

Efterfølgende går det ind i samarbejdets design- og simuleringsverifikationstrin, der udfører kollaborative simuleringer af elektromagnetisk, termisk, mekanisk og EMC baseret på specifikationen, og låser afgørende i kernematerialerne:

For at opnå det ultimative lave tab er jernkernen for eksempel specificeret til at bruge ultratynde nanokrystallinske båndmaterialer eller 27ZH095 siliciumstålplader.

For at undertrykke højfrekvent tab bruger viklingerne Leeds-tråd eller super-kvalitet iltfri kobberfolie; isoleringssystemet er specificeret til at være en komposit af polyimidfilm og Nomex-papir, og opnås gennem vakuumtrykimprægnering af opløsningsmiddelfri epoxyharpiks til integreret emballage.

4. Prøveproduktion og test

Efterfølgende vil prototypen blive fremstillet, og testverifikation i fuld tilstand i den virkelige verden skal udføres på kundens sted eller simulationslaboratorium.

Endelig vil der, baseret på den verificerede ordning, blive udført produktion i lille skala, og hver SBK-isolationstransformator skal bestå den fulde fabrikstest designet i henhold til specifikationen (såsom speciel støjdæmpningstest) sammen med alle kernematerialernes certificeringsrapport og procesregistreringer.

Ovenstående er den tilpassede proces for SBK isolationstransformatoren. Hvis kunden har behov for OEM-tilpassede tjenester, kan vores virksomhed, Zhejiang Yibaling Power Equipment Co., Ltd., også opfylde kravene. Kontakt venligst vores kundeservice.
