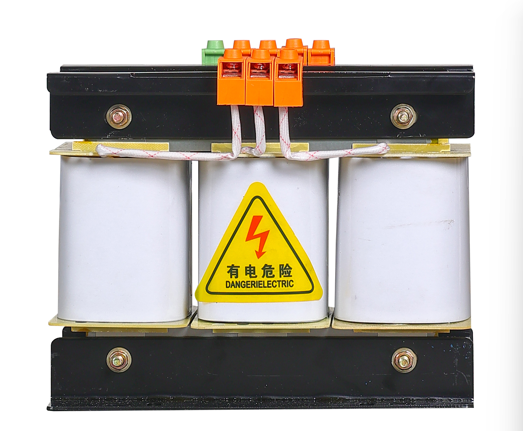

Hvad er en SBK-kontroltransformer, og hvorfor er den vigtig?

En SBK-styretransformator er en trefaset tør-type transformer designet specifikt til at forsyne styrekredsløb, relæpaneler, PLC-systemer og hjælpeudstyr i industrielle miljøer.

Dens opgave er ikke at drive motorer eller varmeelementer. Dens opgave er at fodre maskinens "hjerner" - PLC'en, kontaktorerne, relæerne, indikatorerne, sensorerne - med ren, stabil, isoleret strøm.

Hvorfor betyder det noget?

Fordi styrekredsløb er følsomme. Et kortvarigt spændingsfald, som en motor ville ignorere, kan få en PLC til at fejle, en kontaktor til at skravle eller en sensor til at give en falsk aflæsning. I en produktionslinje betyder det skrotdele, nedetid og fejlfinding af hovedpine.

SBK styretransformatoren isolerer styrekredsløbet fra hovedstrømbussen, filtrerer støj fra og giver en dedikeret, stabil spændingsforsyning, som styresystemet kan stole på.

Kort sagt: det holder maskinens hjerne i gang, mens dens muskler gør det tunge løft.

Hvordan enSBK StyretransformerVirker

Princippet er ligetil, men applikationen er specifik.

Trin 1 – Indtastning

Den primære vikling forbindes til hovedstrømforsyningen - typisk 380V, 400V eller 415V trefaset. Den kan have flere udtag for at imødekomme linjespændingsvariationer.

Trin 2 – Isolering

Den sekundære vikling er elektrisk adskilt fra den primære. Der er ingen direkte forbindelse. Strøm overføres gennem et magnetfelt. Dette blokerer støj, overspændinger og jordfejl i at nå kontrolkredsløbet.

Trin 3 – Output

Den sekundære vikling producerer den spænding, som kontrolsystemet har brug for - ofte 220V, 110V eller 24V AC. Nogle SBK-transformatorer har flere sekundære viklinger til forskellige styrespændinger fra en enkelt enhed.

Trin 4 – Dedikeret forsyning

Udgangen forsyner kontrolpanelet — PLC-strømforsyning, relæspoler, kontaktorspoler, indikatorlys og alt andet kontrol- eller hjælpeudstyr.

Trin 5 – Bygget til at køre kontinuerligt

Styrekredsløb er altid tændt. SBK er designet til kontinuerlig drift - lav temperaturstigning, lav støj og lang levetid ved fuld belastning.

Resultatet: en ren, stabil, dedikeret strømforsyning til maskinens styresystem.

Almindelige typer afSBK styretransformere

SBK styretransformatorer fås i flere konfigurationer.

Multispændings, afskærmet version er den mest almindelige specifikation for mellemstore til store industrielle styresystemer.

HvorforSBK styretransformereSage

For den dyreste maskinfejl er den, der kunne have været forhindret med bedre strøm.

Her er, hvad en SBK styretransformator giver, som almindelige strømforsyninger ikke kan:

1. Elektrisk isolation

Styrekredsløbet er fysisk adskilt fra hovedstrømbussen. Hvis en motorvikling kortslutter, stopper overspændingen ved transformeren. Kontrolsystemet bliver ved med at fungere.

2. Spændingsstabilitet

Selv når hovedforsyningen falder eller stiger, holder styretransformatoren udgangsspændingen inden for et snævert område. PLC'er og relæer skravler ikke eller falder ud.

3. Støjdæmpning

VFD'er, kontaktorer og skiftende strømforsyninger genererer højfrekvent støj. SBK's viklingskonstruktion og valgfri afskærmning blokerer for, at støj fra at nå styrekredsløbet.

4. Jordløkkeeliminering

Ved at levere en isoleret sekundær bryder SBK jordsløjfer, der forårsager uregelmæssige sensoraflæsninger, kommunikationsfejl og uforklarlig udstyrsadfærd.

5. Enkelt forsyningssted

En transformer leverer alle styrespændinger. Ingen flere strømforsyninger med forskellige jordreferencer. Enklere ledningsføring, færre fejlpunkter, nemmere fejlfinding.

6. Lang levetid

SBK transformatorer er bygget til kontinuerlig drift. Kerne og viklinger er generøst størrelse. Isolering er typisk Klasse F (155°C) eller Klasse H (180°C). De kører køligt og holder årtier.

Uden en ordentlig styretransformator er dit maskinstyringssystem prisgivet til hovedstrømbussen. Med en fungerer den forudsigeligt og pålideligt.

At vælge det rigtigeSBK Styretransformer

Det er ikke kompliceret at vælge den rigtige styretransformator, men nogle få fejl kan forårsage generende ture og uregelmæssig adfærd.

Trin 1 – Bestem belastningen

Liste hver enhed, der vil blive drevet af kontroltransformatoren:

PLC-strømforsyning (VA-klassificering)

Relæspoler (hold-in VA)

Kontaktorspoler (forseglet VA)

Indikatorlys

Magnetventiler

Sensorer og sendere

Tilføj VA (ikke watt) for alle enheder, der vil fungere samtidigt.

Trin 2 – Anvend pligtfaktoren

Styretransformatorer har en anden størrelse end krafttransformatorer.

Trin 3 – Tjek startstrøm

Kontaktorer og relæer trækker væsentligt mere strøm, når de lukker, end når de holder. En transformer, der er stor nok til at holde strømmen, kan udløse eller falde i spændingen under lukning.

Tommelfingerregel: transformatorens indkoblingsevne skal være mindst 10 gange steady-state belastningen i de første par cyklusser. De fleste SBK-transformatorer er bygget med tilstrækkelig indkoblingsmargin, men hvis du har mange store kontaktorer, så størrelse op.

Trin 4 – Angiv spændinger

Primær spænding – hvad er din forsyning? 380V? 400V? 415V?

Sekundær spænding(er) – hvad har dit kontrolsystem brug for? 220V? 110V? 24V?

Trin 5 – Beslut dig for afskærmning

Trin 6 – Vælg kabinettype

Åben ramme – Monteres inde i et kontrolpanel. Laveste omkostninger.

Medfølgende – Standalone montering. Beskytter mod utilsigtet kontakt.

IP54 eller højere – Til støvede eller våde miljøer.

Trin 7 – Tjek producentens testrapporter

Spørg leverandøren om:

Isolationsmodstandstest

Dielektrisk modstandstest

Måling af tab uden belastning

Spændingsreguleringstest

Afsluttende tanker

SBK styretransformatoren er ikke en "helte"-komponent. Den har ikke et blinkende display eller en softwareopdatering. Men prøv at køre en maskine uden den, og du vil straks bemærke det.

Den sidder i hjørnet af kontrolpanelet og laver stille og roligt sit arbejde år efter år. Det beskytter den dyre elektronik. Det holder PLC'en kørende, når hovedbussen falder. Det blokerer støj, der ellers ville forårsage tilfældige nedlukninger.

Hvis du designer et kontrolpanel, bygger en maskine eller opgraderer et eksisterende system, er SBK styretransformatoren en af ​​de vigtigste komponenter, du vil specificere - også selvom ingen nogensinde taler om det.

Fordi pålidelig kontrolkraft ikke er valgfri. Det er grundlaget for pålidelig automatisering.
