Hvorfor kan ZBK bruges til jævnstrøm?

I industrielle omgivelser bruger mange enheder ikke direkte vekselstrøm - de kræver jævnstrøm.

Motorhastighedskontrol, galvanisering, elektrolyse, opladning, elektromagneter, direkte svejsemaskiner... Forsiden af ​​disse enheder omfatter næsten uvægerligt én komponent: ensretning.

Og i den forreste ende af ensretterkredsløbet er der ofte en enhed, der ikke er særlig fremtrædende, men som er helt uundværlig – ZBK enfasetransformatoren.

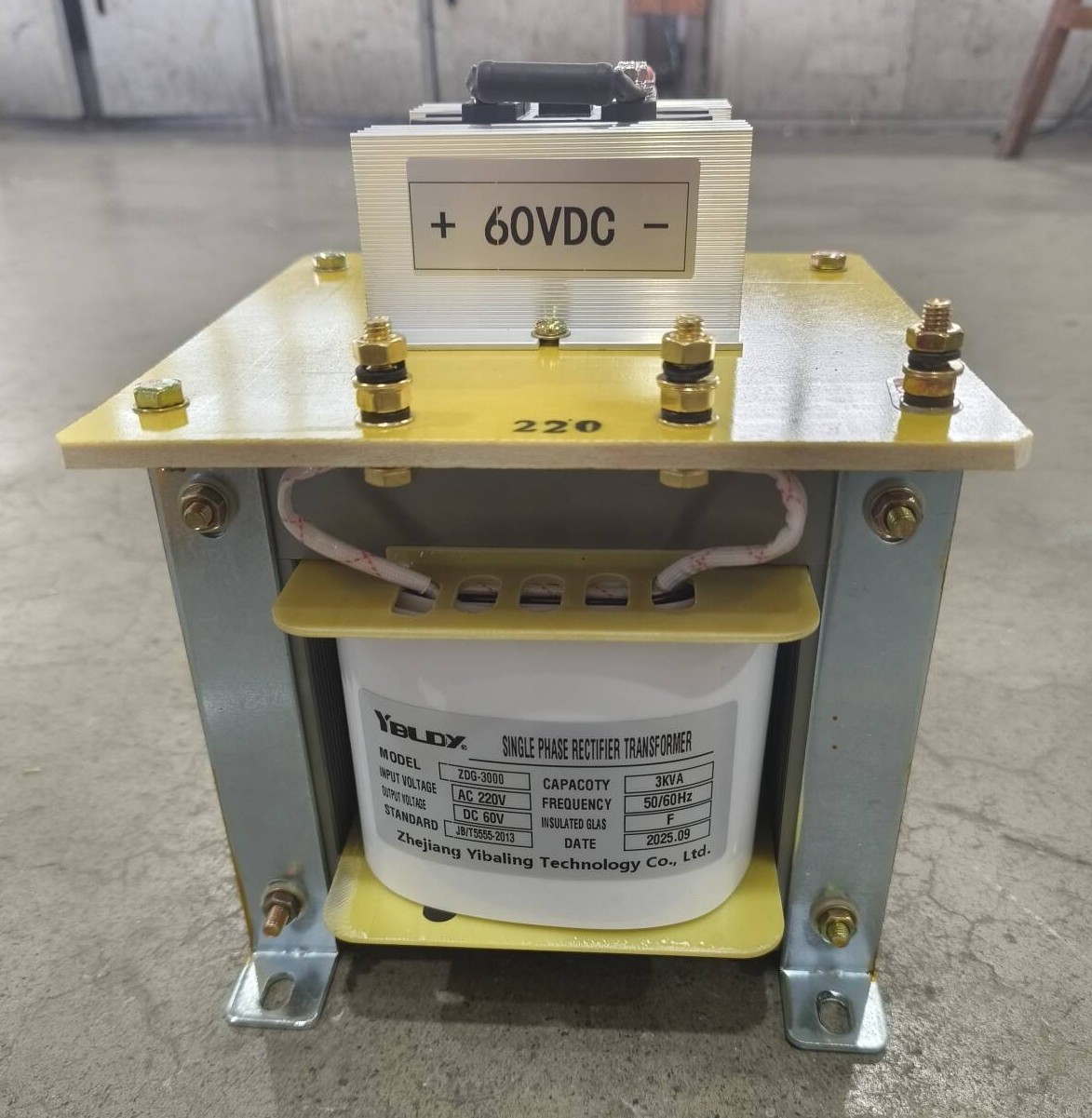

Hvad erZBK styretransformatorfor?

ZBK styretransformatoren er ikke en almindelig transformer.

Opgaven for en almindelig transformer er: indgang 220V, udgang 220V (eller 110V, 36V osv.), spændingen ændres, men bølgeformen forbliver den samme - stadig vekselstrøm.

Opgaven for ZBK styretransformator er: at levere strøm til ensretterkredsløbet.

Spændingen, den udsender, vil blive forbundet med ensretterdioder, tyristorer eller ensretterbroer, der i sidste ende bliver jævnstrøm. Derfor tager ZBK-styretransformatoren i sit design specifikt hensyn til egenskaberne af ensretterkredsløbet:

Udgangen er ikke til direkte brug af modstande eller motorer, men til ensretterrør.

Den skal modstå den strømpulsering og harmoniske, som ensretningen medfører.

Isolering, temperaturstigning og struktur skal alle matche opretningsbetingelserne.

I en sætning: ZBK-styretransformatoren er sektionen "foreløbig ensretterstrømforsyning", ændring af spænding er kun dens overfladearbejde, tilpasning til ensretning er dens professionelle område.

Hvor er ZBK styretransformatorer nødvendig?

Kort sagt: Hvor som helst AC konverteres til DC, er en ensrettertransformer næsten altid påkrævet i frontenden.

ZBK kontroltransformer vs. almindelig transformer

Almindelige transformere kan teknisk set bruges til ensretning, men de har en tendens til at overophedes og ældes hurtigt. ZBK styretransformatorer er bygget specielt til dette hårdere job.

Det ligner hinanden, men det er anderledes, hvor det betyder noget

Ved første øjekast ligner en ZBK meget en standard BK transformer. Men indeni har vi lavet flere ændringer for at håndtere udbedringspligten korrekt:

Viklingsdesign - Vi tager højde for DC-komponenten, der kommer med ensrettet strøm. Dette forhindrer kernen i at mætte ujævnt, hvilket ville forårsage ekstra varme og støj.

Isoleringsklasse – Typisk Klasse F (155°C) eller Klasse H (180°C). Kort sagt håndterer den varmen bedre.

Spændingsregulering – Ensrettede belastninger kan svinge en del. ZBK er designet til at holde output stabilt, selv når belastningen pludselig ændres.

Overspændingsmodstand - Når et ensretterrør eller en diode affyrer, er der en skarp startstrøm. ZBK kan tage det slag uden at klage.

Tapdesign – Flere tryk giver dig mulighed for at finjustere spændingen, så den passer til forskellige ensretningsopsætninger (halvbølge, fuldbølge, bro osv.).

Vi bruger også gode materialer: rene kobberviklinger, højkvalitets siliciumstål og vakuumimprægnering. Det er ikke "bare nok". Den er bygget til at køre i årevis i ensretterdrift.

Ting at se, når du vælger en ZBK

Kapacitet - Find ud af den jævnstrøm, du har brug for efter ensretning, og divider derefter med effektiviteten for at få AC-siden VA. Tilføj derefter mindst 20-30 % ekstra som en sikkerhedsmargin.

Udgangsspænding – Husk at dioder og tyristorer falder noget spænding (ca. 0,7-1V for dioder, mere for tyristorer). Din transformer output bør være en smule højere end den endelige DC spænding, du ønsker.

Ensretningsmetode – Halvbølge-, fuldbølge- og broenretning stiller hver især forskellige krav til transformeren. Fortæl os, hvad du bruger.

Multitap eller ej – Hvis du har brug for at justere jævnspændingen regelmæssigt, skal du anskaffe en multitap eller en justerbar model.

Isoleringsklasse – Ensretning bliver varm. Gå med klasse F eller H for ro i sindet.

Et eksempel fra den virkelige verden

En producent af miljøudstyr producerede galvaniseringsstrømforsyninger med følgende opsætning: Enfaset 220V-indgang → Transformer → Ensretterbro → Lavspændings-, højstrømsudgang til galvaniseringstanke.

De brugte i starten almindelige styretransformatorer. Inden for et år overophedede transformatorerne, producerede overdreven støj og blev ældet af isoleringen.

Efter skift til ZBK ensrettertransformere med samme kapacitet:

Driftstemperaturen faldt med næsten 15°C.

Der opstod ingen problemer i løbet af to års kontinuerlig drift.
