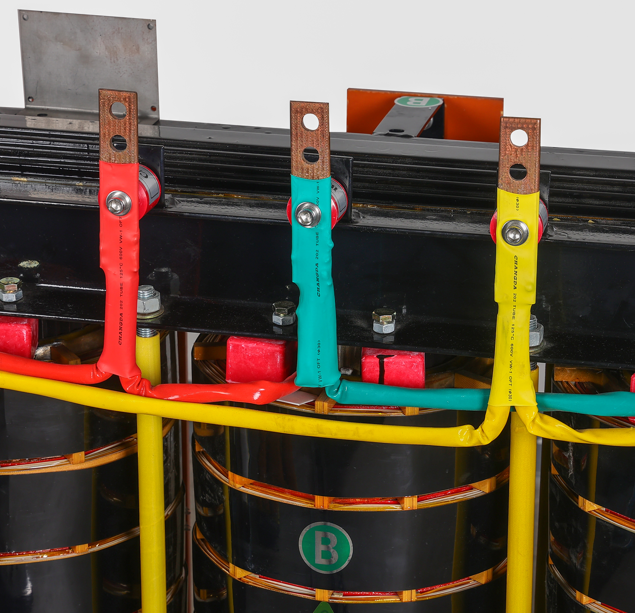

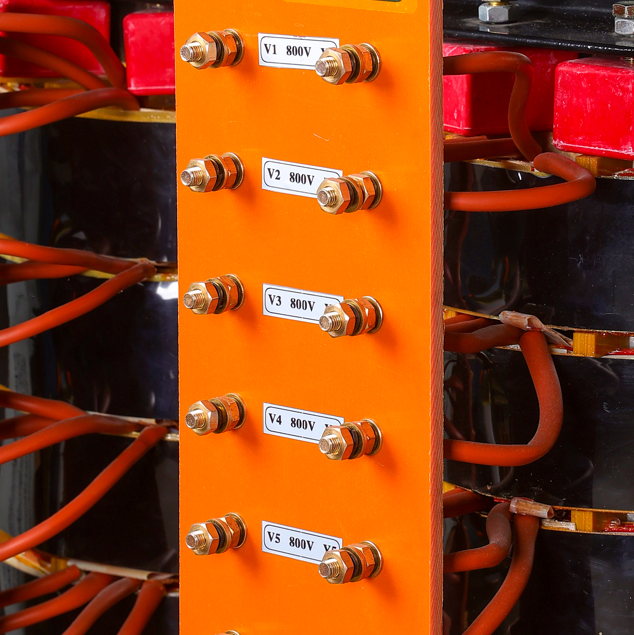

Hvad er en DDG-varmetransformator, og hvorfor er den vigtig?

A DDG varmetransformatorer en specialiseret lavspændings-, højstrøms-tørtransformer designet til industrielle opvarmningsapplikationer.

I modsætning til standard strømtransformatorer, der sætter spændingen op eller ned for almindeligt udstyr, gør DDG-transformatoren noget anderledes: den tager almindelig netspænding (typisk 380V eller 220V) og konverterer den til meget lav spænding - ofte kun et par tiere volt - mens den leverer enorm strøm, nogle gange tusindvis af ampere.

Hvorfor betyder det noget?

Fordi mange industrielle opvarmningsprocesser - smeltning, udglødning, smedning, opvarmning af kvartsrør, modstandsopvarmning - kræver lav spænding og høj strøm for at generere varme effektivt og sikkert.

En standard strømforsyning kan ikke producere den slags output. DDG-transformatoren er det dedikerede værktøj til dette job.

Kort sagt: det gør elektricitet til koncentreret varme, præcis hvor og hvordan du har brug for det.

Hvordan enDDG Heating Transformer Works

Arbejdsprincippet er det samme som enhver transformer - elektromagnetisk induktion - men designprioriteterne er forskellige.

Trin 1 – Indtastning

Den primære vikling forbindes til en standard AC-forsyning, normalt 380V eller 220V ved 50/60Hz.

Trin 2 – Træd ned

Den sekundære vikling har langt færre vindinger end den primære. Dette reducerer udgangsspændingen dramatisk - ofte til 10V, 20V, 40V eller 60V - mens strømmen øges proportionalt.

Trin 3 – Høj strømudgang

Fordi der spares strøm (ignorerer tab), giver et 10:1-trin i spændingen en stigning på 10:1 i tilgængelig strøm. En 40V sekundær kan levere hundreder eller tusinder af ampere.

Trin 4 – Tilsluttet varmeelementer

Den lave spænding, høje strømudgang forbindes direkte til varmeelementer - grafitstænger, molybdænelektroder, modstandstråde eller kvartsrør. Den høje strøm får elementerne til at varme op hurtigt og intenst.

Trin 5 – Styres af en strømregulator

I de fleste installationer er DDG-transformatoren parret med en tyristoreffektregulator (SCR). Regulatoren justerer transformatorens indgangseffekt, hvilket muliggør præcis styring af udgangsstrømmen og dermed varmetemperaturen.

Resultatet: ren, kontrollerbar varme med høj intensitet til industrielle processer.

Almindelige typer DDG-varmetransformatorer

DDG-transformere er ikke en størrelse, der passer til alle. De er typisk bygget til specifikke applikationer.

De fleste enheder er bygget på bestilling - ikke på lager fra hylden. Spænding, strøm, kølemetode og fysisk størrelse er alle afstemt efter kundens opvarmningsproces.

HvorforDDG varmetransformereSage

Den tunge industri kan ikke køre uden dem. Her er hvorfor:

1. De producerer koncentreret varme sikkert

Lav spænding betyder mindre risiko for buedannelse, sammenbrud eller utilsigtet stød i højtemperaturmiljøer. Isolationen mellem primær og sekundær beskytter også opstrøms strømsystemer.

2. De er designet til konstant tung belastning

Industriel opvarmning er ikke intermitterende. Ovne kan køre i dage eller uger. DDG-transformatorer er bygget med overdimensionerede kobberviklinger, kraftige kerner og robust køling til at håndtere denne driftscyklus.

3. De tolererer harmoniske og forvrængning

Thyristorregulatorer - som styrer transformatorens output - genererer harmoniske strømme. DDG-transformere er designet til at køre varmt og støjende uden at fejle, i modsætning til følsom elektronik.

4. De kan repareres i marken

Når noget fejler (og i sidste ende vil det), er designet ligetil. Kobberviklinger kan omvikles. Terminaler kan udskiftes. Køleventilatorer kan udskiftes. I den tunge industri betyder reparationsevnen mere end den første pris.

5. De er meget effektive

En veldesignet DDG-transformator, der arbejder tæt på dens nominelle belastning, kan opnå 95-98 % effektivitet. Tab går alligevel ind i opvarmningsprocessen - men lavere tab betyder lavere driftsomkostninger og mindre belastning af opstrømsafbrydere og kabler.

Uden DDG-transformatoren ville elektriske ovne, krystaldyrkere og industrielle varmeapparater være upraktiske, usikre eller umuligt ineffektive.

5. Valg af den rigtige DDG varmetransformator

At vælge en varmetransformator er ikke som at vælge en standardfordelingsenhed. Går det galt, vil din ovn ikke nå temperaturen - eller vil udløse brydere konstant.

Trin 1 – Definer varmebelastningen

Hvad opvarmer du? Grafit? Metal? Kvarts? Glas? Hvert materiale har forskellige modstandsegenskaber, når temperaturen ændres. Du skal bruge transformatorens sekundære spænding for at matche belastningens modstand ved driftstemperatur - ikke ved stuetemperatur.

Trin 2 – Beregn sekundær spænding og strøm

Brug Ohms lov og måleffekten (kW):

Effekt (kW) = Spænding × Strøm ÷ 1.000

Eksempel: Du skal bruge 100kW varmeeffekt ved elementet.

Hvis sekundærspænding = 50V, så strøm = 100.000W ÷ 50V = 2.000A.

Hvis sekundærspænding = 20V, så strøm = 100.000W ÷ 20V = 5.000A.

Lavere spænding = højere strøm = tykkere kabler, tungere samleskinner og mere opmærksomhed på tilslutningsmodstand.

Trin 3 – Vælg kølemetode

Trin 4 – Tjek primærspændingen

Standard: 380V, 400V, 415V, 460V. Nogle enheder er bygget til 220V enfaset, men trefaset er langt mere almindeligt til opvarmning.

Trin 5 – Angiv regulering og kontrol

De fleste DDG-transformatorer er parret med en tyristoreffektregulator (SCR-stack), der sidder på den primære side. Regulatoren justerer spændingen for at kontrollere temperaturen.

Beslutte:

Åben sløjfe (manuel justering) eller lukket sløjfe (termoelement feedback + PID)?

Analog styring (0-10V, 4-20mA) eller digital (Modbus, Profibus)?

Har du brug for en lokal visning af strøm, spænding og effekt?

Trin 6 – Bekræft fysiske begrænsninger

Tilgængelig gulvplads

Løftepunkter og vægt

Kabelindføringsretning (top, bund, side)

Omgivelsestemperatur (varmt miljø betyder reduktion eller større køling)

Afsluttende tanker

DDG-varmetransformatoren er ikke et "glamorøst" udstyr. Den kommunikerer ikke trådløst, selvdiagnosticerer ikke eller producerer smarte grafer.

Men når en krystalvoksende ovn har brug for 4.000 ampere ved 30 volt - dag efter dag, uge ​​efter uge - vil intet andet gøre arbejdet.

Det er en arbejdshest. Tung, varm og høj, men fuldstændig pålidelig, når den er bygget korrekt.

Hvis du designer, opgraderer eller vedligeholder et industrielt varmesystem - en vakuumovn, en krystaltrækker, en kvartsvarmer, et saltbad eller en modstandsudglødningslinje - er DDG-transformatoren kernen i det.

Få transformeren rigtigt, og alt nedstrøms virker bare.
