Hvad er DBW Intelligent Compensation Voltage Stabilizer?

Ustabil spænding? DBW har du dækket

Efterhånden som enkeltfaset udstyr bliver større og mere sofistikeret, vokser dets appetit på ren strøm lige med det.

Præcisionsslibere producerer inkonsekvente finish. CT-scannere viser spøgelsesbilleder i dataene. Laboratorieinstrumenter driver midt i eksperimentet. Airconditionanlæg slår ud i myldretiden og efterlader hele bygningen varm og ubehagelig.

Oftere end ikke er problemet ikke udstyret - det er spændingen.

Netspændingen svinger i løbet af dagen. Lav under spidsbelastning, høj om natten. Tilføj opstartsstigninger fra tungt udstyr på samme linje, og kvaliteten af ​​enfaset 220V strøm bliver alt andet end stabil. For husholdningsapparater kan spændingsudsving betyde forskellen mellem "fungerer" og "fungerer lidt dårligt". Til præcisions- og højeffektudstyr? Det er forskellen på at løbe og lukke ned.

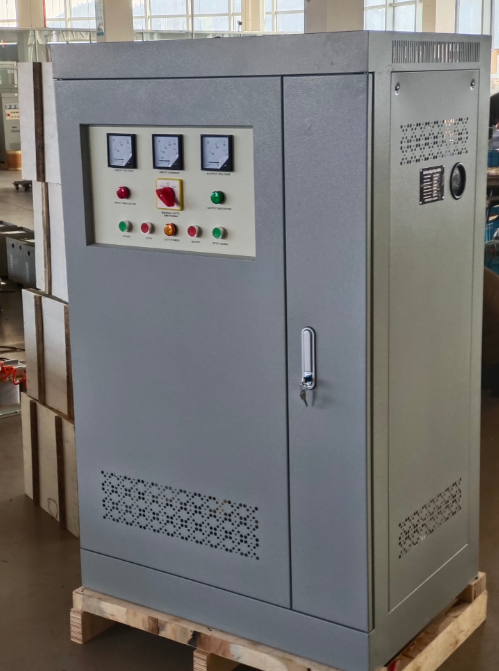

Yibaling DBW Intelligent Compensation Voltage Stabilizer er bygget til at løse netop det problem.

HvordanDBW Intelligent Compensation Voltage StabilizerVirker

DBW bruger spændingsregulering af kompensationstype - samme gennemprøvede tilgang som stabilisatorer af servotype, men med bedre kapacitet og højere effektivitet.

Systemet består af fire hoveddele:

Kompensationstransformer

Kontakt spændingsregulator

Automatisk kontrolkredsløb

Servomotor med hastighedsreducerende drivmekanisme

Kompensationstransformatorens sekundære vikling er forbundet i serie med hovedkredsløbet. Dens primære vikling forbinder til udgangen af ​​kontaktregulatoren.

Driftscyklussen fungerer således:

Trin 1 – Prøvetagning i realtid.

Styrekredsløbet prøver kontinuerligt spændingen fra stabilisatorudgangen og kontrollerer, om udgangen holder på sætpunktet.

Trin 2 – Afvigelsesberegning.

Det samplede signal behandles for at bestemme, hvor langt outputtet er drevet fra målværdien.

Trin 3 – Justeringskommando.

Styrekredsløbet signalerer, at servomotoren skal dreje. Gennem hastighedsreduceren og kædedrevet bevæger motoren kulbørsten langs kontaktregulatorens viklingsflade.

Trin 4 – Kompensationskorrektion.

Kulbørstens nye position ændrer kontaktregulatorens udgangsspænding, som igen ændrer spændingen over kompensationstransformatorens primære vikling. Den sekundære vikling - forbundet i serie med hovedkredsløbet - tilføjer eller trækker spænding efter behov for at bringe output tilbage til sætpunktet.

Denne lukkede sløjfe-cyklus kører kontinuerligt: ​​Overvåg → Beregn → Juster → Overvåg igen. Responstiden er typisk under 1,5 sekunder for en 10 % indgangsspændingsændring.

Nøglefunktioner, der faktisk betyder noget

Stor kapacitet, høj effektivitet

DBW-serien dækker 10kVA til 180kVA med fuld belastningseffektivitet over 95 % — nogle modeller rammer 98 %. Den klarer tunge belastninger uden at spilde strøm.

Ingen bølgeformsforvrængning

Udgangsbølgeformen matcher inputbølgeformen nøjagtigt. Ingen tilføjede harmoniske, ingen forvrængning. For medicinsk billedbehandlingsudstyr og præcisionsinstrumenter betyder dette meget - meget. Forvrængning påvirker direkte billedkvaliteten og målenøjagtigheden.

Fungerer med enhver belastningstype

Resistiv (varmere, belysning), induktiv (motorer, kompressorer), kapacitive (kondensatorbanker) - DBW håndterer dem alle. Én stabilisator, enhver belastning.

Håndterer opstartsstigninger

Store motorer og kompressorer trækker enorm strøm, når de starter. DBW absorberer denne bølge uden at snuble eller lukke ned.

Omfattende beskyttelse

Overspænding, underspænding, fasetab, forkert fasesekvens, overstrøm, kortslutning - alt sammen beskyttet. Når nettet opfører sig forkert, skærer DBW først output og beskytter dit udstyr. Nogle modeller har dobbelte forsyningskanaler — stabiliseret og strømforsyning direkte — med valgbar manuel eller automatisk betjening.

Hvor gørDBW Intelligent Compensation Voltage Stabilizer Gå?

Stort set alle steder, der kræver enfaset højspændingsstabilisering.

Præcisionsfremstilling – CNC-maskiner, præcisionsslibere, EDM-udstyr, laserskærere. Spændingsustabilitet påvirker bearbejdningsnøjagtigheden. Skrotraten stiger, overskudsgraden falder.

Medicinsk udstyr – CT-scannere, røntgensystemer, ultralyd, MR-støttesystemer. Medicinsk billedbehandlingsudstyr er ekstremt følsomt over for strømkvalitet. Spændingsudsving frembringer billedartefakter, der kan påvirke diagnosen.

Laboratorier og R&D – Analytiske instrumenter, testrigge, målesystemer. Data, der driver, og eksperimenter, der mislykkes, spilder tid, prøver og giver penge.

Kommercielle og offentlige faciliteter – Central klimaanlæg, elevatorer, storformatprintere, kommunikationsrum, datacentre. Når disse stopper, stopper hele bygningen med dem.

Industri- og mineanlæg – Produktionslinjer, tekstilmaskiner, blandere, hejseværker, svejseudstyr. Linjen kan ikke stoppe, og spændingen kan ikke vandre.

Især for brugere for enden af ​​lavspændingsdistributionsledninger - langt fra transformerstationen, lange kabler, lav basisspænding. Når belastningerne ændres, er spændingsudsvingene værre. DBW’ens brede indgangsområde (enfaset 176V 264V) håndterer det pålideligt.

Sådan vælger du det rigtigeDBW Intelligent Compensation Voltage Stabilizer

To ting betyder mest: kapacitet (kVA) og indgangsspændingsområde.

Kapacitet – Tilføj den samlede effekt af alt, hvad du forbinder, og tilføj derefter 30 % margen. Motorer og kompressorer trækker flere gange deres kørestrøm ved opstart - efterlad nok plads.

Standard DBW-kapaciteter: 10kVA til 180kVA. Ikke sikker på, hvilken der passer? Send din udstyrsliste til Yibaling-salget - de vil tilpasse den til dig.

Indgangsspændingsområde – Standardmodeller dækker enkeltfaset 176V 264V. Hvis dit websted har bredere udsving - lange forsyningslinjer, fjerntliggende steder, svage net - er bredere input-områder tilgængelige efter anmodning.

Udgangsspænding – Standardudgangen er enfaset 220V. Reguleringsnøjagtigheden kan indstilles mellem ±1% og ±5%. Fabriksindstillingen er normalt ±3%. Hvis du har brug for strammere nøjagtighed, skal du blot angive ved bestilling.

Installationsmiljø – DBW er designet til indendørs installation. Omgivelsestemperatur -15°C til +40°C, relativ luftfugtighed under 90%, uden ætsende gasser, damp, kemiske aflejringer, støv eller eksplosive/ledende kontaminanter. Pladsen skal være fri for kraftige vibrationer eller stød.

Afsluttende tanker

DBW Intelligent Compensation Voltage Stabilizer har ikke en berøringsskærm. Den forbinder ikke til Wi Fi. Det skaber ikke overskrifter.

Hvad den gør er ligetil: den stabiliserer enfaset højeffektspænding, pålideligt og kontinuerligt.

For fabrikker, hospitaler og laboratorier, der har kæmpet med ustabil strøm i årevis, er forskellen øjeblikkelig. Udstyret holder op med at virke. Produktionen stopper med at stoppe. Folk holder op med at bekymre sig om det næste spændingsfald.

Det er ikke det mest prangende stykke udstyr på plantegulvet. Men det er den, der får alt andet til at fungere.
