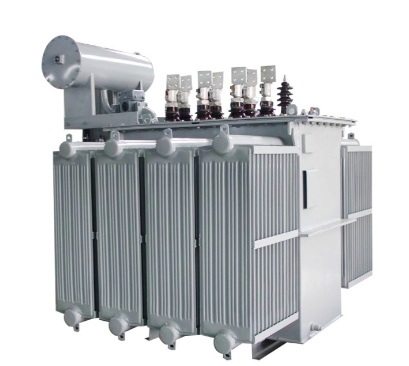

Hvad er en S11 distributionstransformer, og hvorfor er den vigtig?

En S11 distributionstransformator er en trefaset olienedsænket distributionstransformator designet til at nedtrappe mellemspændingseffekten - typisk 10kV eller 6kV - til de lavspændingsniveauer, der bruges af fabrikker, bygninger og samfund. Tilgængelig i både fuldt forseglede og konservator-tanktyper, det er en direkte opgradering fra den ældre S9-serie, der leverer lavere tab og bedre driftsøkonomi.

Hvad gør S11 anderledes end tidligere modeller?

Sammenlignet med S9-serien reducerer S11 tomgangstab med omkring 30 % og tomgangsstrøm med 50 %–70 %. Det er ikke en lille forbedring – det er en væsentlig forskel i driftsomkostninger, dag efter dag, år efter år.

Hvorfor betyder det noget?

Fordi transformatorer ikke sover. De kører 24/7, 365 dage om året. En transformer, der spilder mindre strøm i tomgang, sparer penge hver eneste dag. Over en levetid på 20 til 30 år summer disse besparelser op til et betydeligt tal.

Kort sagt: S11 leverer pålideligheden af ​​en olienedsænket transformer med væsentligt bedre effektivitet end de modeller, den erstattede.

Hvordan enS11 distributionstransformerVirker

Driftsprincippet er elektromagnetisk induktion - det samme som enhver transformer - men S11 har adskillige designforbedringer, der øger effektiviteten og pålideligheden.

Trin 1 – Kernen

Kernen er lavet af koldvalset kornorienteret siliciumstål af høj kvalitet, samlet med en 45° fuldt geringsstruktur. Dette design minimerer magnetisk modstand og hvirvelstrømstab. Nogle modeller bruger en viklet kerne konstrueret med specialudstyr, hvilket skaber et lukket magnetisk kredsløb uden stødsamlinger - hvilket yderligere reducerer tab og støj.

Trin 2 – Vindingerne

Transformatoren bruger kobberviklinger med forbedret isolering og aktive delmaterialer. Spolestøttestrukturen er designet til høj stabilitet, hvilket forbedrer driftssikkerheden.

Trin 3 – Den forseglede tank

I stedet for en traditionel konservatortank bruger mange S11-modeller en korrugeret olietank med fuldt forseglet konstruktion. Korrugeringerne udvider sig og trækker sig sammen med ændringer i olietemperaturen, hvilket automatisk kompenserer for volumenvariationer. Det betyder, at olien er permanent forseglet væk fra luft - forhindrer fugtindtrængning og bremser olieoxidation.

Trin 4 – Afkøling

Køling er ONAN — Oil Natural Air Natural. Ingen blæsere, ingen pumper, ingen ekstra bevægelige dele. Transformatoren er afhængig af naturlig konvektion gennem de korrugerede tankvægge for at sprede varme.

Resultatet: en transformer, der kører effektivt, forbliver tæt og kræver minimal vedligeholdelse.

Almindelige typer og klassificeringer af S11-transformere

S11-serien fås i et bredt kapacitetsområde, typisk fra 10kVA op til 2500kVA.

HvorforS11 distributionstransformatorerSage

Fordi en transformer, der spilder mindre strøm og holder længere, er en transformer, der sparer penge.

Her er, hvad der gør S11 til et solidt valg til distributionsnetværk:

1. Reduceret ingen belastning tab

Den trinformede lapkerne og højkvalitets siliciumstål reducerer tab uden belastning med omkring 30 % sammenlignet med S9-serien. For en transformer, der kører 24/7, er det en reel og målbar besparelse.

2. Reduceret tomgangsstrøm

Ingen belastningsstrøm reduceres med 50%-70%, hvilket forbedrer effektfaktoren og reducerer opstrømstab.

3. Fuldt forseglet konstruktion

Den korrugerede tank er helt forseglet - ingen udluftning, ingen konservator. Olie kommer ikke i kontakt med luft, hvilket betyder, at isoleringsolie ældes langsommere, hvilket bevarer dens dielektriske styrke i hele transformatorens levetid.

4. Mindre støj

Støjniveauet er reduceret med 5 10dB sammenlignet med tidligere designs, hvilket gør S11 mere velegnet til installation i nærheden af ​​boligområder.

5. Lang levetid

Fordi olien er forseglet mod luft og fugt, nedbrydes transformatorens isoleringssystem langsommere. S11 er designet til 20 30 års drift med minimal vedligeholdelse.

6. Lav vedligeholdelse

Ingen olieprøvetagning, ingen efterfyldning, ingen konservatorvedligeholdelse. Det fuldt forseglede design betyder, at rutinemæssig vedligeholdelse stort set er begrænset til ekstern rengøring og periodisk eftersyn.

7. Bredt anvendelsesområde

S11-transformatorer er velegnede til fabrikker, miner, petrokemiske anlæg, industri- og landbrugsdistribution samt strøm- og belysningsapplikationer.

Valg af den rigtige S11-transformer

At vælge en S11-transformer kræver, at kapacitet, spænding og miljøforhold matcher din applikation.

Trin 1 — Bestem din belastning

Læg strømforbruget sammen for alt udstyr, der skal tilsluttes. Anvend en sikkerhedsmargen - typisk 20 30 % til fremtidig udvidelse.

S11 standardvurderinger: 10, 20, 30, 50, 63, 80, 100, 125, 160, 200, 250, 315, 400, 500, 630, 800, 1000, 1250, 2000 k, 2000 k.

Trin 2 — Angiv primære og sekundære spændinger

Trin 3 — Vælg forbindelsesgruppe

Dyn11 — anbefales til de fleste applikationer. Delta højspændingsforbindelsen giver en vej for harmoniske strømme og forbedrer kortslutningskapaciteten.

Yyn0 — enklere, men mindre egnet til ubalancerede belastninger.

Trin 4 — Tjek installationsmiljøet

Trin 5 — Overvej tanktype

Fuldt forseglet (korrugeret tank) - anbefales til de fleste applikationer. Ingen olieluftkontakt, langsommere olieældning, minimal vedligeholdelse.

Konservatortank — traditionelt design med oliekonservator og udluftning. Kræver periodisk oliestandskontrol og vedligeholdelse.

Trin 6 — Bekræft beskyttelsestilbehør

For kritiske applikationer skal du overveje:

Gasrelæ og trykaflastningsanordning (til større enheder)

Temperaturmonitor med fjernalarmkontakter

Buchholz relæ til fejlsøgning

Afsluttende tanker

S11-distributionstransformatoren med olie nedsænket repræsenterer en meningsfuld effektivitetsforbedring i forhold til tidligere S9- og S10-modeller. Med ingen belastningstab reduceret med omkring 30 % og ingen belastningsstrøm reduceret med 50 %–70 %, leverer den lavere driftsomkostninger og bedre pålidelighed end de modeller, den erstattede.

Det, der gør S11 særlig praktisk, er dens fuldt forseglede konstruktion. Ved at isolere olien fra luft og fugt bremser det forseglede tankdesign olieældning, forlænger isoleringens levetid og eliminerer praktisk talt rutinemæssig vedligeholdelse. For udendørs installationer på fjerntliggende steder er dette en væsentlig fordel.

S11 er ikke den nyeste transformer på markedet. Det er blevet afløst i effektivitet af S13, S20 og nyere designs. Men det er fortsat en gennemprøvet, pålidelig og omkostningseffektiv arbejdshest til millioner af installationer verden over.

Til projekter, hvor både budget og pålidelighed er vigtige – opgradering af en ældre transformer, udskiftning af en fejlbehæftet enhed eller opbygning af et nyt distributionsnetværk med realistiske omkostningsbegrænsninger – er S11 stadig et solidt, fornuftigt valg.

Den har ikke de laveste tab af nogen transformer, der nogensinde er lavet. Men den har væsentligt lavere tab end den S9, den erstattede - og den forskel viser sig på elregningen, måned efter måned, år efter år.
