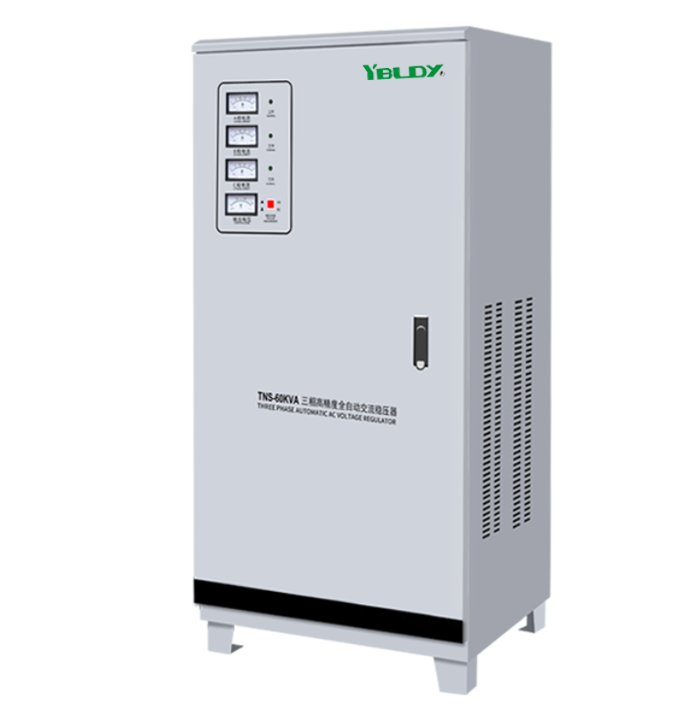

Hvad er en TNS trefaset spændingsstabilisator?

A TNS trefaset spændingsstabilisatorer i bund og grund en højpræcision automatisk spændingsregulator, der holder trefaset strøm stabil og afbalanceret til industrielt udstyr, kommercielle bygninger og kritiske systemer.

Det, der adskiller den fra enkeltfasede enheder, er dens design: Det er i det væsentlige tre uafhængige enkeltfasede stabilisatorer forbundet i en stjerne (Y) konfiguration. Hver fase får sin egen reguleringskanal — så hvis en fase spiller op, bliver de andre ikke trukket ned med den. Hver fase reguleres separat - hvilket betyder, at hvis en fase falder eller stiger, er kun den fase korrigeret, mens de andre forbliver stabile.

Hvorfor betyder det noget?

Fordi trefaset udstyr - CNC-maskiner, industrimotorer, medicinske billedbehandlingssystemer, datacentre - afhænger af balanceret spænding på tværs af alle tre faser. Når en fase er lav, og en anden er høj, kører motorerne varmere, controllere opfører sig uregelmæssigt, og udstyrets levetid forkortes.

TNS-stabilisatoren sidder mellem strømforsyningen og dit udstyr og overvåger løbende hver fase og korrigerer spændingsudsving, før de kan forårsage problemer. Den leverer ren, afbalanceret, stabil strøm - uanset hvad nettet laver.

Kort sagt: det holder trefaset udstyr kørende jævnt, effektivt og pålideligt.

Hvordan enTNS trefaset spændingsstabilisatorVirker

TNS-stabilisatoren arbejder med et ligetil servomotorkontrolsystem - ikke noget fancy, men bevist at få arbejdet gjort.

Sådan fungerer det rent faktisk:

Trin 1 – Den overvåger spændingen

Sensorer på hver af de tre faser måler konstant den indkommende spænding. I det øjeblik noget går væk fra sætpunktet, bemærker styrekredsløbet det øjeblikkeligt.

Trin 2 – Den finder ud af, hvad den skal gøre

Styrekortet behandler den spændingsaflæsning, beregner forskellen og regner ud, hvor meget korrektion der er nødvendig. Hvis indgangen svinger eller belastningen ændres, sender den straks en kommando til servomotoren.

Trin 3 – Servoen bevæger sig

Servomotoren drejer og skubber en kulbørste langs autotransformatorens vikling. Dette ændrer drejningsforholdet - jævnt og kontinuerligt, ingen ryk eller skridt.

Trin 4 – Spændingen bliver trukket tilbage på linje

Hvis input er lavt, tilføjer transformeren spænding. Hvis den er høj, trækker den fra. Outputtet ender lige, hvor det skal være - normalt inden for ±1% til ±3% af målet.

Trin 5 – Kontinuerlig overvågning

Systemet fungerer i en lukket sløjfe - sansning, justering og kontrol - kontinuerligt. Responstiden er typisk under 1 sekund for en 10 % indgangsspændingsændring.

Trin 6 – Uafhængig faseregulering

Fordi TNS er bygget af tre separate enkeltfasede enheder, reguleres hver fase uafhængigt. Dette er afgørende for applikationer, hvor faseubalance er et problem.

Resultatet: stabil, afbalanceret trefaset strøm leveret kontinuerligt uden bølgeformsforvrængning.

Almindelige typer og klassificeringer af TNS-stabilisatorer

TNS-stabilisatorer fås i en række kapaciteter, der passer til forskellige applikationer.

Kapacitetsområde:

1,5kVA til 60kVA (standard), med større kapaciteter tilgængelig på anmodning.

Standard specifikationer:

Standard funktioner:

Tre-faset fire-leder indgang og udgang

Uafhængig faseregulering

Overspændingsbeskyttelse

Kortslutningsbeskyttelse

Fasetabsbeskyttelse

Manuel bypass-funktion (på nogle modeller)

Digitalt display, der viser input/output spænding og strøm

HvorforTNS trefasede spændingsstabilisatorerSage

Fordi ubalanceret, ustabil strøm koster dig penge.

Her er, hvad en TNS-stabilisator giver, som almindelige strømforsyninger ikke kan:

1. Uafhængig faseregulering

TNS er bygget af tre separate enfasede stabilisatorenheder, der hver regulerer sin egen fase uafhængigt. Hvis en fase falder, bliver kun den fase korrigeret - de andre forbliver stabile. Dette forhindrer "bølgeeffekten", der får motorer til at overophede og udstyr til at opføre sig uregelmæssigt.

2. Hurtig respons

Så snart spændingen ændres, reagerer TNS på under et sekund. Når det er færdig med at justere, har dit udstyr måske ikke engang bemærket, at spændingen havde et problem.

3. Ingen bølgeformsforvrængning

TNS justerer spændingen, men ændrer ikke bølgeformen. Outputtet er nøjagtigt det samme som inputtet - ingen ekstra ting tilføjet. For følsomt udstyr som medicinsk billedbehandling eller laboratorieinstrumenter er det en stor sag.

4. Bredt indgangsspændingsområde

Den fungerer perfekt fra 260V til 430V. Selvom gitteret er i dårlig stand, holder det stabilt og falder ikke ud af regulering.

5. Høj effektivitet

Effektiviteten er over 90%, så mindre energi går til spilde. Det betyder, at din elregning forbliver lidt venligere.

6. Omfattende beskyttelse

Overspænding, underspænding, overstrøm, kortslutning, fasetab, overophedning - det dækker de fleste af de almindelige elektriske fejl, du kan støde på.

7. Pålidelig konstruktion, lang levetid

Den bruger rene kobberviklinger, pålidelige servomotorer og holdbare kulbørster. Den er ikke bygget til kun at holde et par år – den er designet til kontinuerlig, langsigtet drift.

8. Alsidig anvendelse

TNS kan levere trefaset 380V inden for sin nominelle kapacitet.

Valg af den rigtige TNS-stabilisator

Valg af en TNS-stabilisator kræver opmærksomhed på kapacitet, spænding og anvendelse.

Trin 1 — Bestem din belastning

Læg strømforbruget sammen for alt udstyr, der skal tilsluttes. Inkluder startstrømme til motorer og kompressorer. Anvend en sikkerhedsmargin - typisk 20-30% til fremtidig udvidelse.

TNS standardklassificeringer: 1,5kVA, 3kVA, 5kVA, 10kVA, 15kVA, 20kVA, 30kVA, 40kVA, 50kVA, 60kVA. Trin 2 — Tjek dine netforhold

Trin 3 — Angiv outputkrav

Udgangsspænding - typisk 380V (trefaset fireleder)

Reguleringsnøjagtighed — standard ±3 %; højpræcisionsmodeller tilgængelige

Trin 4 — Overvej installationsmiljøet

Trin 5 — Tjek funktioner

Digitalt display — til realtidsovervågning af spænding og strøm

Bypass-funktion — til vedligeholdelse uden at afbryde forsyningen

Kommunikation — RS485/Modbus til fjernovervågning (tilgængelig på nogle modeller)

Trin 6 — Bekræft beskyttelsesfunktioner

Bekræft, at enheden inkluderer:

Overspændingsbeskyttelse

Kortslutningsbeskyttelse

Fasetabsbeskyttelse

Overtemperaturbeskyttelse

Applikationsscenarier

TNS-serien er meget udbredt på tværs af flere industrier:

Eksempel fra den virkelige verden: En halvlederfabrik, der opererer 24/7 med uovervåget udstyr, installerede TNS-stabilisatorer og opnåede 99,8 % produktionskontinuitet uden spændingsrelateret nedetid.

Afsluttende tanker

TNS trefasede spændingsstabilisator er ikke det mest prangende udstyr i et industrielt anlæg. Den har ikke en berøringsskærm eller en trådløs forbindelse.

Men den gør én ting meget godt: den leverer stabil, afbalanceret trefaset strøm - stille, effektivt og pålideligt.

I en tid, hvor produktionslinjer i stigende grad er automatiserede og udstyr mere og mere følsomt over for strømkvalitet, er TNS-stabilisatoren det støjsvage fundament, der holder alt kørende.

Stabil kraft er ikke en luksus. For trefaset udstyr er det et krav.
