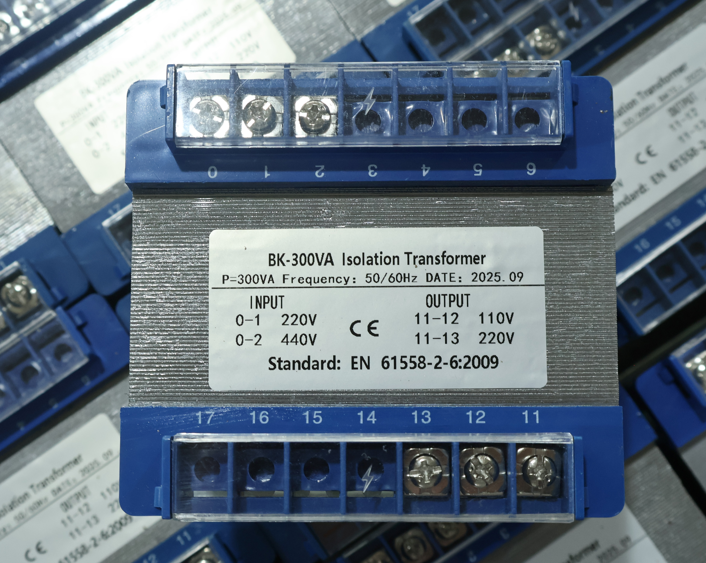

Hvad er en BK Control Transformer, og hvorfor er den vigtig?

A BK styretransformatorer en enkeltfaset transformer af tør type designet til at give stabil, isoleret kontrolkraft til værktøjsmaskiner, automationssystemer og industrielle kontrolpaneler. Dens kerneopgave er at skrue ned for hovedforsyningsspændingen - 380V, 220V eller andre indgange - til de styrespændinger, som PLC'er, relæer, kontaktorer, solenoider og indikatorlys faktisk har brug for.

50 60Hz frekvensklassificeringen er det, der gør BK-serien særlig værdifuld. Det kan bruges i lande med 50Hz-net (Europa, Asien, Afrika) og 60Hz-net (Nordamerika, dele af Sydamerika) uden ændringer. For udstyrsproducenter, der eksporterer over hele verden, eliminerer dette behovet for forskellige transformerversioner til forskellige markeder.

Hvorfor betyder det noget?

Fordi styrekredsløb er følsomme. Et spændingsfald, som en motor ville trække fra, kan få en PLC til at fejle, en kontaktor til at skravle eller en sensor til at give en falsk aflæsning. BK-transformatoren isolerer styrekredsløbet fra hovedstrømbussen, filtrerer støj fra og giver en dedikeret, stabil spændingsforsyning, som styresystemet kan stole på.

Kort sagt: én transformer, enhver frekvens — pålidelig kontroleffekt, uanset hvor du er.

Hvordan enBK StyretransformerVirker

Princippet er ligetil og gennemprøvet gennem årtier.

Trin 1 — Input

Den primære vikling forbindes til hovedforsyningen - typisk 220V eller 380V enkeltfaset AC (op til 500V eller 1000V afhængigt af modellen) . Multitap primære muligheder tilpasser linjespændingsvariationer.

Trin 2 — Elektromagnetisk induktion

En AC-spænding påført primærspolen genererer et vekslende magnetfelt i jernkernen. Dette inducerer en spænding i sekundærviklingen. Omdrejningsforholdet bestemmer udgangsspændingen — N1/N2 = V1/V2.

Trin 3 — Output

Den sekundære vikling producerer den nødvendige styrespænding - sædvanligvis 110V, 127V, 220V, 36V, 24V eller 12V. Nogle modeller har flere sekundære viklinger: en til kontrolkredsløb og en til lokal belysning, alt sammen i en enkelt enhed.

Trin 4 — Isolering

De primære og sekundære viklinger er elektrisk adskilte - ingen direkte forbindelse. Dette blokerer overspændinger, støj og jordfejl i at nå kontrolkredsløbet.

Resultatet: ren, stabil, isoleret strøm til dit kontrolsystem.

Almindelige typer og klassificeringer af BK-transformere

BK transformere dækker et bredt kapacitetsområde.

HvorforBK StyretransformereSage

Fordi hvert maskinstyrekredsløb fortjener sin egen stabile strømforsyning.

Her er, hvad en BK styretransformator giver:

1. 50/60Hz global kompatibilitet

BK-serien er designet til både 50Hz og 60Hz net. Eksportudstyr kan bruge den samme transformer over hele verden - det er ikke nødvendigt at have forskellige modeller på lager til forskellige lande.

2. Bredt spændingsområde

Med primære spændingsmuligheder fra 110V til 480V og sekundære spændinger fra 6,3V til 220V, kan BK matche næsten ethvert kontrolkredsløbskrav.

3. Elektrisk isolation

Den isolerede sekundære holder hovedkredsløbsstøj, overspændinger og fejl væk fra følsom kontrolelektronik.

4. Flere udgangsviklinger

Én transformer kan levere styrespænding, belysning og indikatorsignaler samtidigt - hvilket forenkler panelledninger og reducerer antallet af komponenter.

5. Holdbar konstruktion

BK-transformatorer er bygget med kobberviklinger med høj renhed og koldvalsede siliciumstålkerner med høj permeabilitet for lang levetid og lave tab.

6. Kompakt og panelvenlig

Lodret montering med fodbeslag passer pænt ind i kontrolpaneler. Pladseffektivt design til overfyldte skabe.

7. Kontinuerlig tjeneste evne

BK-transformatorer er klassificeret til langvarig kontinuerlig drift under fuld belastning - ikke intermitterende drift.

At vælge den rigtige BK Transformer

At vælge en BK-transformer er ligetil, men kræver opmærksomhed på nogle få nøgledetaljer.

Trin 1 — Bestem din belastning

Liste hver enhed, der vil blive drevet af transformeren:

PLC-strømforsyning (VA-klassificering)

Relæ og kontaktorspoler (holder VA)

Magnetventiler

Indikatorlys

Lokal belysning

Sensorer og sendere

Tilføj VA for alle enheder, der vil fungere samtidigt - ikke kun typeskiltets watt. Kontaktorer trækker reaktiv effekt, så brug VA, hvis det er muligt. Trin 2 — Dimensionér kapaciteten

Tip: Overstørrelse er sikrere end understørrelse. En transformer, der er for lille, vil overophedes og svigte for tidligt. En transformer, der er lidt overdimensioneret, vil køre køligere og holde længere.

Trin 3 — Angiv primære og sekundære spændinger

Hvis du har brug for flere udgangsspændinger (f.eks. 110V kontrol + 36V belysning + 6,3V indikator), skal du kontrollere, at transformeren har de nødvendige sekundære viklinger.

Trin 4 — Tjek frekvenskompatibilitet

Standard BK-transformere er 50/60Hz dobbeltklassificerede — ingen speciel konfiguration nødvendig. Bekræft, hvis du har et usædvanligt krav.

Trin 5 — Tjek miljøet

Afsluttende tanker

BK styretransformatoren er ikke den mest spændende komponent i et kontrolpanel. Den sidder i hjørnet og laver stille og roligt sit arbejde, sjældent bemærket af nogen - indtil den holder op med at virke.

Når den holder op med at virke, mister PLC'en strøm. Kontaktorerne falder ud. Maskinen stopper. Produktionen stopper.

Derfor er det vigtigt at vælge den rigtige BK transformer.

50/60Hz dobbeltfrekvenskapaciteten betyder, at ét transformerdesign tjener globalt udstyr. Uanset om din maskine skal til Europa (50Hz), USA (60Hz) eller hvor som helst derimellem, kan BK-serien klare det uden ændringer.

Det er en simpel enhed: kobberviklinger, siliciumstålkerne, naturlig luftkøling. Men den er bygget til at holde - ofte længere end de maskiner, den styrer. En god kontroltransformator er ikke dyr. En dårlig er.
