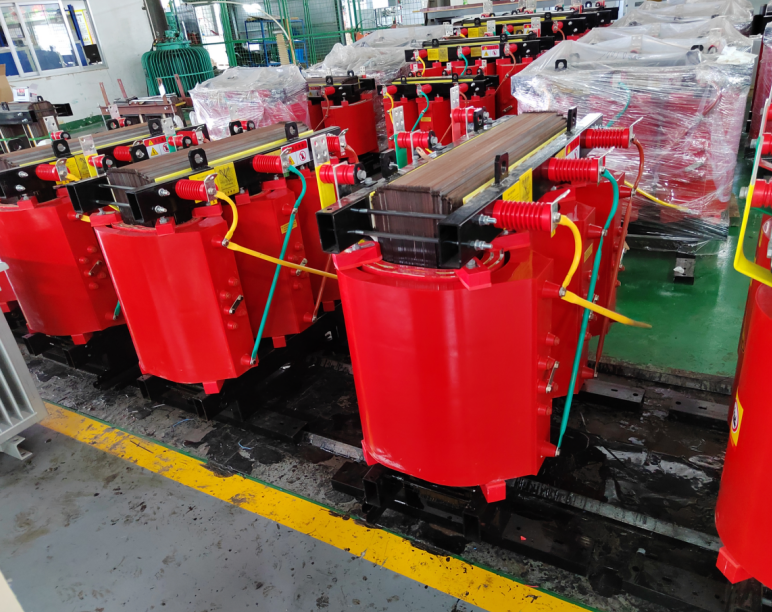

Hvad er SCB10 Dry-Type Transformer?

En SCB10 tør-type transformer er en trefaset epoxyharpiksstøbt transformer designet til indendørs applikationer, hvor brandsikkerhed og miljøhensyn er i højsædet. "SCB"-betegnelsen fortæller dig, hvad det er: S for trefaset, C for støbeharpiks (epoxy) og B for folieviklinger på lavspændingssiden. "10" er præstationskoden - en generation, der repræsenterede et væsentligt fremskridt i effektivitet, da den blev introduceret.

I modsætning til olienedsænkede transformere, der er afhængige af brændbar mineralolie til isolering og afkøling, bruger SCB10 solid epoxyharpiks til at indkapsle sine viklinger. Ingen olie betyder ingen brandrisiko, ingen lækagerisiko og ingen olievedligeholdelse. Det kører rent, støjsvagt og sikkert - lige midt i en bygning, hvis det er nødvendigt.

Hvorfor betyder det noget?

Fordi moderne bygninger - hospitaler, datacentre, indkøbscentre, lufthavne - har strenge brandsikkerhedskrav. En oliefyldt transformer i kælderen er en brandfare, der kræver særlig indeslutning og brandbekæmpelse. En transformer af tør type som SCB10 kan installeres uden de ekstra forholdsregler. Det er brandsikkert, selvslukkende og frigiver ikke giftige gasser under termisk stress.

Kort sagt: det placerer transformeren, hvor belastningen er, uden brandrisiko.

Hvordan enSCB10 Dry-Type TransformerVirker

Driftsprincippet er det samme som enhver transformer - elektromagnetisk induktion. Men konstruktionen er grundlæggende anderledes.

Trin 1 — Kernen

Den magnetiske kerne er bygget af koldvalset, kornorienteret siliciumstål med høj permeabilitet, samlet med trinoverlappende samlinger for at minimere belastningstab og støj. Kernen er sikret med en bindepladestruktur, der eliminerer risikoen for udledning til gennemgående bolte.

Trin 2 — Højspændingsvikling

Højspændingsviklingen bruger klasse H (180°C) emaljeret rektangulær tråd, viklet i en segmenteret cylindrisk konfiguration. Dette design giver bedre spændingsfordeling og stærkere impulsmodstandsevne. Herefter støbes viklingen i epoxyharpiks med mineralsk fyldstof under vakuum. Fyldstoffet forbedrer varmeafledning og mekanisk styrke, mens det reducerer harpiksens termiske udvidelseskoefficient.

Trin 3 — Lavspændingsvikling

Lavspændingsviklingen bruger en folieviklet konstruktion. Kobberfolie vikles med isolering mellem lagene, derefter endeforsegles med epoxyharpiks. Denne struktur leverer fremragende kortslutningsmodstandsevne, fordi foliens brede overfladeareal fordeler strømmen jævnt og afleder varme effektivt.

Trin 4 — Indkapsling

Begge viklinger støbes under vakuum og tryk. Vakuumet fjerner luft og fugt, før harpiksen injiceres, og eliminerer hulrum, der kan blive delvise udledningssteder. Resultatet er et tæt, hulrumsfrit isoleringssystem, der modstår fugt, støv og forurening.

Trin 5 — Afkøling

Standardkøling er naturlig luft (AN) — konvektionskøling gennem viklingerne. For højere ydelse kan forceret luft (AF) med blæsere øge kapaciteten med omkring 40 %.

Trin 6 — Temperaturovervågning

Pt100-sensorer er indlejret i viklingerne, forbundet til en temperaturregulator, der giver:

Ventilator start/stop kontrol

Høj temperatur alarm

Overtemperatur tripsignal

Resultatet: en transformer, der kan installeres indendørs sikkert, kører rent og støjsvagt og beskytter sig selv mod overophedning.

Almindelige typer afSCB10 transformere

SCB10 tør-type transformere fås i en række kapaciteter og konfigurationer.

Indkapslingsmuligheder:

IP00 (Åben) — Ingen indkapsling. Til montering i et aflåst elrum.

IP20 — Mesh kabinet. Beskytter mod utilsigtet kontakt med strømførende dele. Mest almindelig til indendørs brug.

IP23 — Vejrbestandigt kabinet. Velegnet til indendørs steder med dryppende vand eller kondens.

Forbindelsesgruppe:

Dyn11 - mest almindelig, bedre harmonisk undertrykkelse

Yyn0 — standardalternativ til generelle applikationer

HvorforSCB10 tør-type transformereSage

Fordi den sikreste transformer er den, der ikke brænder eller lækker.

Her er, hvad der gør SCB10 til et foretrukket valg til kritiske og følsomme installationer:

1. Brandsikkerhed

Epoxyharpiksen er flammehæmmende og selvslukkende. I tilfælde af en elektrisk fejl understøtter harpiksen ikke forbrænding. Det frigiver ikke giftige eller ætsende gasser ved opvarmning. Dette er den primære årsag til, at tør-type transformere er påkrævet i mange byggekoder.

2. Miljøsikkerhed

Ingen olie betyder ingen risiko for jord- eller grundvandsforurening. Ingen spildinddæmning påkrævet. Ingen oliebortskaffelse ved endt levetid. For grønne bygningscertificeringer og miljøfølsomme steder er dette en stor fordel.

3. Lav vedligeholdelse

Harpiksindkapslingen er permanent. Ingen olietest, ingen oliefiltrering, ingen efterfyldning. Transformatoren er designet til 30+ års levetid med minimal vedligeholdelse - kun lejlighedsvis rengøring af støv fra kabinettet.

4. Fugtbestandighed

Det forseglede harpikssystem beskytter viklingerne mod indtrængning af fugt. SCB10-transformatorer kan fungere i 100 % luftfugtighed og kan genaktiveres efter nedlukning uden udtørringsprocedurer.

5. Lav støj

Typiske støjniveauer er under 50dB for de fleste klassificeringer - stille nok til installation i beboede bygninger uden særlig akustisk behandling.

6. Kortslutningsmodstand

Folieviklingerne og solid harpiksindkapsling giver SCB10 fremragende kortslutningsmodstandsevne. Den kan håndtere de enorme mekaniske kræfter fra en fejl uden viklingsdeformation.

7. Delvis udledningskontrol

Vakuumstøbning eliminerer hulrum i isoleringen. Delvise udledningsniveauer er typisk under 10pC - betydeligt bedre end mange ældre tør-type designs.

8. Overbelastningsevne

Med tvungen luftkøling (AF) kan transformeren levere op til 140-150% af sin nominelle kapacitet. Dette giver nyttig frihøjde til spidsbelastninger eller nødsituationer.

Uden disse funktioner ville installation af en transformer i et højhus eller et hospital kræve brandklassificerede hvælvinger, olieinddæmning og omfattende ventilation - som alt sammen koster penge og optager plads. SCB10 eliminerer disse krav.

Valg af den rigtige SCB10 Dry-Type Transformer

Valg af en SCB10-transformer kræver hensyntagen til kapacitet, miljø og anvendelse.

Trin 1 — Bestem din belastning

Læg strømforbruget sammen for alt udstyr, der skal tilsluttes. Inkluder fremtidig udvidelse - typisk 20-30% margin. SCB10 standardstørrelser spænder fra 30kVA til 2500kVA.

Trin 2 — Angiv spænding

Trin 3 — Vælg forbindelsesgruppen

Dyn11 — anbefales til de fleste moderne installationer. Den delta-forbundne højspændingsvikling reducerer harmoniske strømme og giver en vej til nul-sekvens strømme.

Yyn0 — enklere, men tilbyder mindre harmonisk undertrykkelse.

Trin 4 — Vælg kabinettype

Trin 5 — Tjek afkøling og derating

Standard: Naturlig luft (AN) — fuld nominel kapacitet

Forceret luft (AF): Tilføj ventilatorer til 140-150 % kapacitet — men bekræft med leverandøren

Højderating: over 1000m, kapacitet skal reduceres. Reduktion af omgivelsestemperatur: over 40°C, kapaciteten skal reduceres.

Trin 6 — Bekræft isoleringsklasse

SCB10 bruger Klasse F (155°C) eller Klasse H (180°C) isolering. Højere temperaturklasse betyder bedre overbelastningsevne og længere termisk levetid.

Trin 7 — Tjek temperaturregulatoren

En moderne SCB10 transformer inkluderer en temperaturregulator med:

3-leder Pt100 sensorer indlejret i viklingerne

Digital visning af viklingstemperaturer

Ventilator start/stop ved programmerede tærskler

Alarm- og tripudgange (tørre kontakter)

Valgfri RS485/Modbus kommunikation

Afsluttende tanker

SCB10-transformatoren af ​​tør type repræsenterer en specifik æra inden for transformerteknologi - en generation, der leverede væsentligt lavere tab, lavere støj og højere pålidelighed end sin SCB9-forgænger. Det var på sin tid standarden for moderne indendørs strømdistribution.

Og det er stadig et solidt valg for mange applikationer i dag - især til projekter, hvor budgettet er en overvejelse. Mens højeffektive SCB11-, SCB13- og SCB18-modeller nu tilbyder endnu lavere tab, opfylder SCB10 stadig de nuværende standarder og yder pålidelig og sikker service til utallige bygninger verden over.

Hvis du installerer en transformer i en kommerciel bygning, et hospital, et datacenter eller ethvert sted, hvor brandsikkerhed og miljøhensyn er altafgørende, er en tør-type transformer sandsynligvis et krav. SCB10 tilbyder den rette balance mellem sikkerhed, effektivitet og omkostningseffektivitet til mange af disse applikationer.

Den har ikke olie til at lække, brænde eller spilde. Det kræver ikke periodisk olietestning. Det behøver ikke en brandklassificeret hvælving. Den sidder bare der og laver sit arbejde, år efter år. Ren, sikker og pålidelig strøm - lige hvor du har brug for den.
