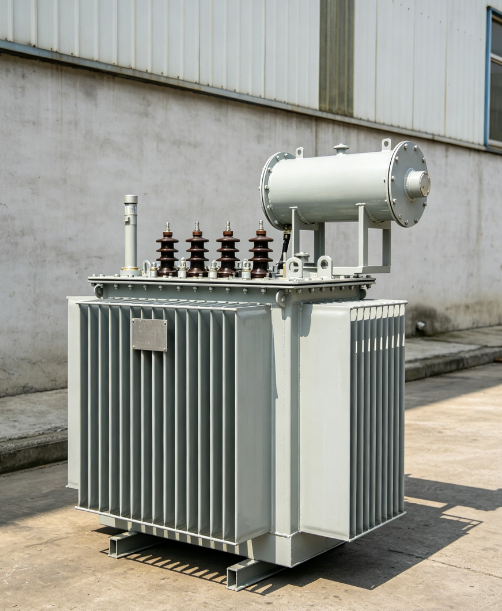

Hvad er en S13 Oil-Immersed Distribution Transformer?

En S13-transformator er en trefaset olie-nedsænket distributionstransformator, almindeligvis brugt i 10kV/0,4kV distributionssystemer. Dens kernefunktion er enkel: Træd ned højspændingselektricitet til lavspændingselektricitet til brug på fabrikker, boligområder og indkøbscentre.

Den adskiller sig dog fra tidligere S11- og S9-modeller - den er mere energieffektiv.

Denne "energieffektivitet" er ikke afhængig af en "øko-tilstand", men på fysiske designopgraderinger:

Jernkernen bruger koldvalsede orienterede siliciumstålplader af højere kvalitet.

Vedtager en fuldstændig geringsproces for lapstabling for et glattere magnetisk kredsløb.

Dens tomgangstab er 20-30 % lavere i gennemsnit end for S11 olie-nedsænkede distributionstransformatorer.

Kort sagt, når den er tændt 24 timer i døgnet, bruger S13 langt mindre strøm alene.

Hvorfor erS13 Oil-Immersed Distribution Transformeret "overskud af opsparing"?

Transformatortab falder i to hovedkategorier:

Tomgangstab (kernetab): Opstår, så længe transformatoren er strømførende, uanset belastning, da jernkernen forbruger strøm. Dette er en "fast pris".

Belastningstab (kobbertab): Genereret af varme, når strøm passerer gennem viklingerne under belastning. Tabene øges med tungere belastninger.

S13 optimerer begge typer tab.

Eksempel

For en 500kVA transformer:

S11 olie-nedsænket distributionstransformator: ~960W tomgangstab

S13 olie-nedsænket distributionstransformator: ~680W tomgangstab

Forskel: 280W

Dette kan virke ubetydeligt, men lad os beregne: 280W × 24 timer × 365 dage = Cirka 2.452,8 kWh om året

Ved en industriel elpris på 0,8 yuan/kWh sparer dette næsten 1.962,24 yuan årligt. Med en levetid på 20-30 år for en transformer stiger besparelsen betydeligt.

Det er ikke bare "små besparelser" - det er nok til at finansiere en lille transformer over dens levetid.

Hvor erS13 Oil-Immersed Distribution TransformerEgnet til brug?

Tekniske egenskaber: Ingen fancy teknologi, bare solid ydeevne

S13-distributionstransformatoren med olie nedsænket er ikke noget "banebrydende" produkt. Dens fordele kommer fra bedre materialer og solidt håndværk:

Jernkerne – Koldvalset orienteret siliciumstål med høj permeabilitet, stablet med fuldt geringsled. Lav magnetisk modstand, lave hvirvelstrømstab.

Vindinger – Standard rent kobber (eller højrent aluminium, hvis det ønskes). Lagisolering udføres omhyggeligt - ingen genveje.

Isoleringsolie – Transformatorolie af god kvalitet. Inden den forlader fabrikken, tester vi den for dielektrisk styrke, fugtindhold og dielektrisk tab.

Tank – Korrugerede eller ribbede radiatorer, fuldt forseglet og svejset. Lækagebestandig og korrosionsbestandig.

Valgfri fuldt forseglet struktur – Forsegler olien fra luften. Bremser aldring, reducerer vedligeholdelse.

Dette er ikke et "godt nok" produkt. Den er designet til at køre kontinuerligt i årevis.

Nøgle ting at overveje, når du vælger en

Kapacitet (kVA) – Læg al din belastningseffekt sammen, og efterlad derefter en sikkerhedsmargen på 30 50 %. Skær det ikke for stramt.

Kobber vs. aluminium – Kobber koster mere. Aluminium koster mindre. Hvis dit udstyr kører dag og nat, så gå med kobber.

Fuldt forseglet vs. konservatortank: Fuldt forseglet til vedligeholdelsesfri udendørs, uovervåget brug; konservatortanke tillader observation af olieniveauet for regelmæssige inspektioner.

Energieffektivitetsgrad: S13 opfylder den nuværende almindelige klasse 1 energieffektivitet i henhold til nye nationale standarder. For endnu lavere tab, overveje S20 eller amorfe legeringstransformere (højere pris).

Installationsmiljø

Olie nedsænkede transformere fungerer fint udendørs. Bare sørg for at tage dig af tre ting: vandtætning, tyverisikring og ventilation. Sæt dem ikke bare ud og glem dem.

Et eksempel fra den virkelige verden

En tekstilfabrik havde to aldrende S9 800kVA-transformere, der havde kørt i over ti år. Produktionen havde ikke ændret sig meget, men deres elregning blev ved med at stige hvert år.

De kørte tallene: Skift til S13 800kVA transformere ville reducere belastningstab fra omkring 1.800 W (S9) ned til omkring 800 W (S13). Det er næsten 8.760 kWh sparet om året - bare fra transformatorerne, der sidder der i tomgang.

Fabriksdirektøren udtrykte det ganske enkelt: "Efter installationen af ​​de nye transformere drejer elmålerne langsommere. Tallene taler for sig selv."
