Hvordan bevæger elektricitet sig fra transformerstationen til fabrikken? Hvorfor er det stadig den olieforsænkede transformator?

I elsystemet er der en type udstyr, der har eksisteret i over hundrede år, hvor princippet er forblevet uændret og dets struktur ikke er fancy, men det har været i brug hele tiden:

Deolie-nedsænket transformer.

Den olienedsænkede transformator er ikke trendy, og den er heller ikke cool, men den kan findes på alle fabrikker, alle boligområder og alle distributionslinjer.

I. Hvad gør den olienedsænkede transformer helt præcist?

Kort sagt: Det konverterer højspændingselektricitet til lavspændingselektricitet, eller omvendt.

Elektriciteten, der kommer fra kraftværket, har en meget høj spænding (flere titusindvis af volt eller endda hundredtusindvis af volt), og den kan ikke direkte bruges til udstyr. Den olienedsænkede transformerstation reducerer spændingen - til 380V for fabrikker eller 220V for boliger.

I omvendte scenarier kræver nogle situationer, at lavspænding konverteres til højspænding (såsom solcelleanlæg og vindmølleparker, der forbinder til nettet), og det er også den olienedsænkede transformer, der gør dette.

Den olie-nedsænkede transformer gør kun én ting: spændingstransformation.

Det har den gjort i over hundrede år uden at ændre sin tilgang.

II. I den nuværende æra, hvorfor bruges "olie" stadig?

Nogle mennesker spørger: Er tør-type transformere ikke sikrere? Hvorfor stadig bruge olie-nedsænkede transformere?

Svaret ligger i tre ord: Kan tåle.

Den olie-nedsænkede transformer er ikke "bagud"; det er den bedst egnede løsning i scenarier, hvor krav til pålidelighed, kapacitet og omkostninger er høje.

III. Hvad gør "olien" inde i den olienedsænkede transformer helt præcist?

Det bruges ikke til forbrænding; det bruges til isolering og varmeafledning.

Isolering: Mellem spolen og kernen, mellem spolen og huset, mellem forskellige spændingsniveauer af spolen, er den adskilt af olie for at forhindre buedannelse og udladning.

Varmeafledning: Når spolen varmes op, fjerner olien varmen og overfører den til olietankens væg og spreder den i luften.

Det er derforolie-nedsænket transformerhar en stærk overbelastningskapacitet - oliens varmekapacitet er stor, og ved kortvarig overbelastningsdrift er temperaturstigningen ikke så hurtig som for tørtransformatorer.

IV. Er olienedsænkede transformere tilbøjelige til at fejle?

Tværtimod er den olienedsænkede transformer den mest holdbare type strømudstyr.

Så længe den ikke er alvorligt overbelastet i længere tid, ikke drives uden olie i længere tid og ikke hyppigt udsættes for lynnedslag eller kortslutningspåvirkninger, kan en enkelt olienedsænket transformer have en designlevetid på 20-30 år.

De almindelige "problemer" er faktisk kun nogle få typer:

Olieniveaufald (lækage eller fordampning)

Olieforringelse (fugt eller oxidation)

Kondensator, trinkobler, isoleringsældning

Overbelastning forårsager for kraftig temperaturstigning

Alle disse kan opdages og håndteres på forhånd gennem regelmæssige inspektioner og olietests.

V. De oftest stillede spørgsmål fra kunder, når de skal vælge en olie-nedsænket transformer

1. Kobber eller aluminium?

Kobber har god ledningsevne, varmebestandighed og lang levetid, men det er dyrt.

Aluminium er billigere, men det har en større volumen til samme kapacitet og en lidt højere varmeudvikling.

Vælg hvilken afhænger af budgettet og kravene på stedet. Men én ting at bemærke: Hvis det er et kontinuerligt højlast- eller eksportprojekt, anbefales det at bruge kobber.

2. Fuldt forseglet eller med oliebeholder?

Fuldt forseglet: Olie kommer ikke i kontakt med luft, ældning er langsom og vedligeholdelsesfri, velegnet til udendørs brug

Med et oliereservoir: Der er en åndedrætsanordning, der tillader observation af olieniveauet, velegnet til scenarier, der kræver regelmæssige inspektioner

3. Hvordan vælger man tabsgraden (energieffektivitet)?

S11, S13, S20... Jo større tal, jo lavere tab, men prisen er højere.

Beregn om den årlige besparelse i el kan dække den højere indkøbsomkostning – normalt kan S13 inddrive forskellen på 2-3 år.

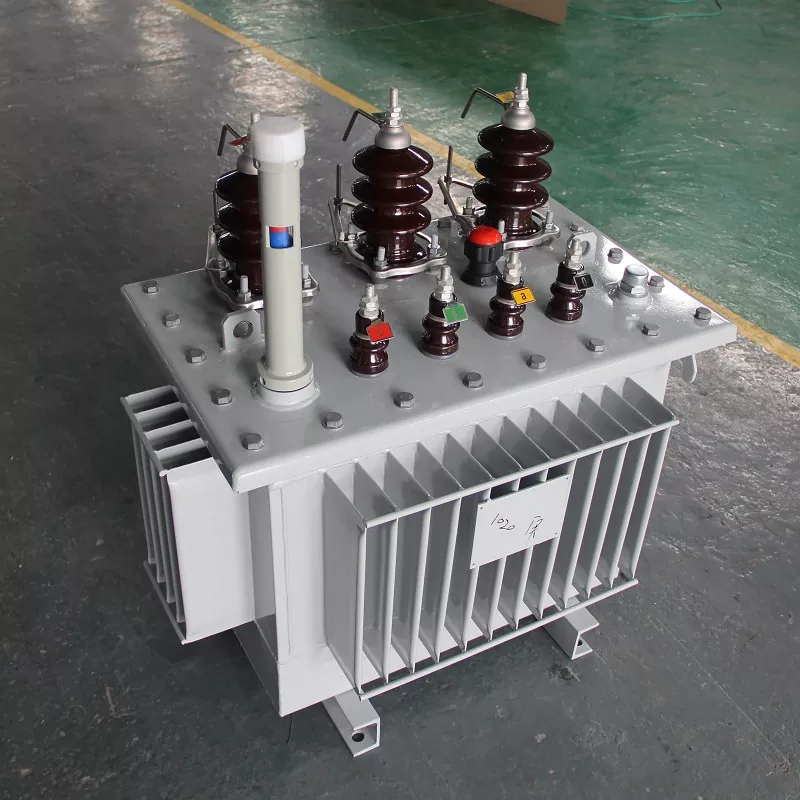

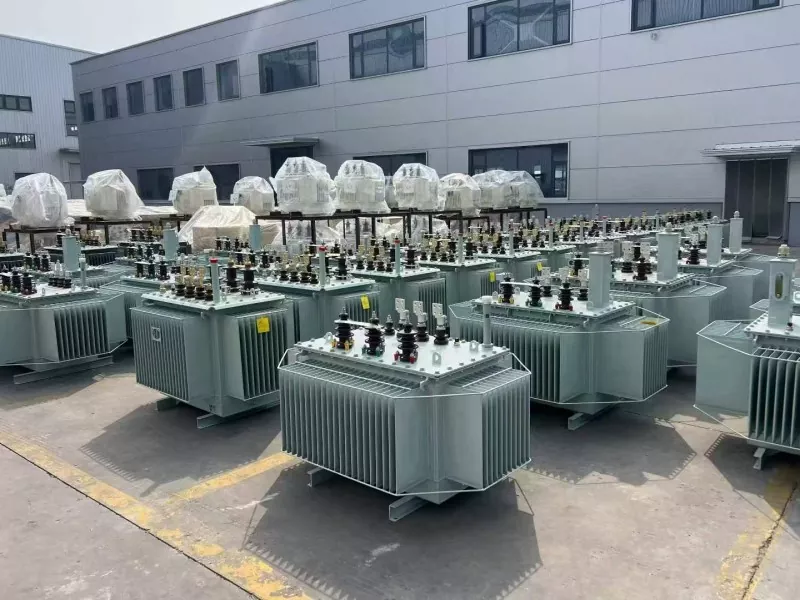

VI. Yibalings olie-nedsænkede transformere

Vi producererolienedsænkede transformereikke at følge nogen "sort teknologi-rute", men ved at udvælge gode materialer, kontrollere gode processer og udføre grundige tests.

Kerne: Koldvalsede orienterede siliciumstålplader med høj magnetisk permeabilitet, fuldt forskudt sømstabling, lavt tab uden belastning

Opvikling: Rent kobber (standard) eller højrent aluminium (efter behov), streng mellemlagsisolering, stærk anti-kortslutningsevne

Isoleringsolie: Transformatorolie af høj kvalitet, fuldt testet for spændingsmodstand, fugtindhold og dielektrisk tab, før den forlader fabrikken. Brændstoftank: Bølgeformet plade- eller pladekøler, fuldt forseglet svejsning, lækagesikker, korrosionssikker og dugsikker

Fabrikstestning: Forholdsvariation, DC-modstand, isolationsmodstand, ubelastet tab, belastningstab, strømfrekvens modstår spænding... Hver enhed er testet, ingen prøveudtagningsinspektion. Gælder for:

Fabriksstrømdistribution, fælles transformerstation

Minedrift, kemisk industri, papir, tekstilindustri

Forøgelse af solenergi, tilslutning til vindkraftnet

Eksportstøtte, udenlandske bistandsprojekter

Kapacitet: 30kVA - 3150kVA

Spænding: 10kV / 0,4kV som hovedindstillingen, understøtter ikke-standard tilpasning

VII. Sammenfatning i én sætning

Den olie-nedsænkede transformator er ikke den mest fashionable, men det er absolut et af de mest pålidelige strømfordelingsudstyr i "vanskelige kampe" såsom stor kapacitet, høj belastning, udendørs miljø og langsigtet drift.

Elektricitet er lånt fra himlen, og det understøtter jorden.

Hvis du har nogle valgkrav til olienedsænkede transformere (kapacitet, spænding, energieffektivitetsgrad, fuldt forseglet eller med olielagertank, eksportcertificering), kan du kontakteYibaling Power Technology Teamtil enhver tid.
