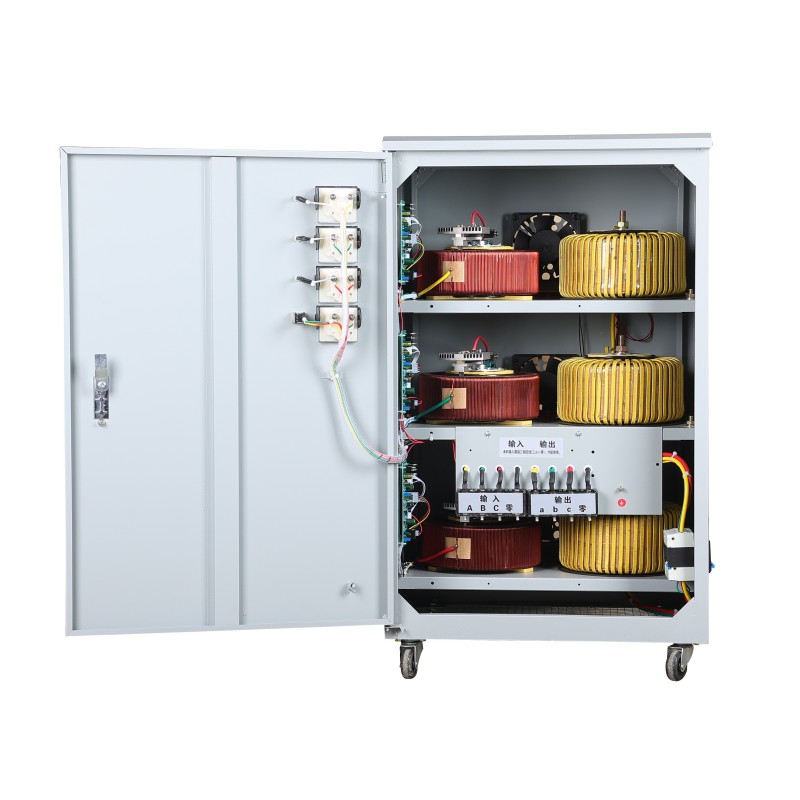

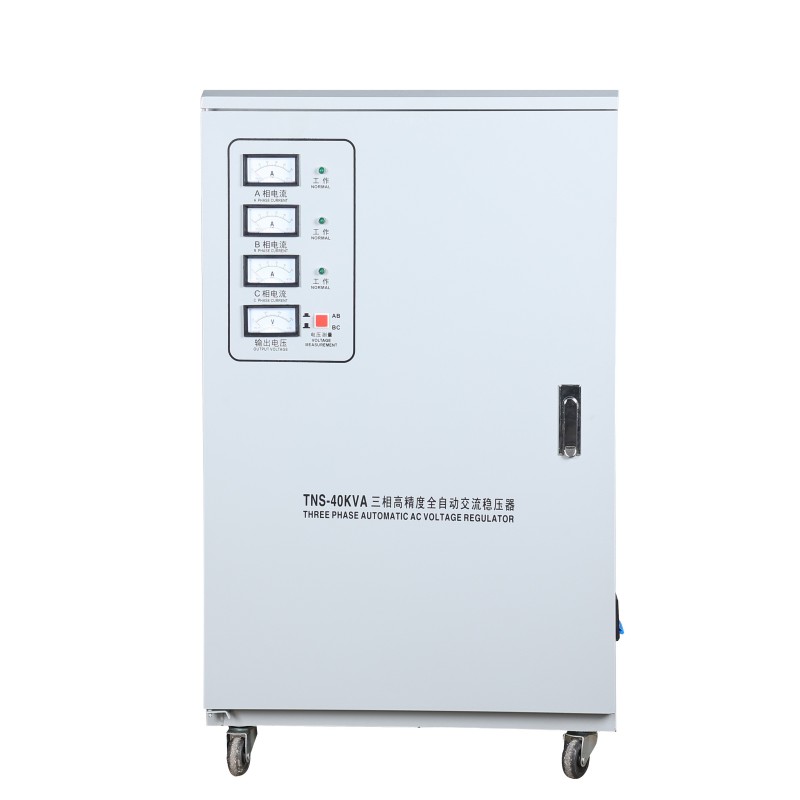

TNS fuldautomatisk AC spændingsstabilisator

Yibaling TNS-serien af ​​fuldautomatiske AC-spændingsregulatorer er en højtydende trefaset strømbeskyttelsesenhed, der er specielt designet til industrielle og kritiske faciliteter. Den anvender avancerede modulopbyggede viklinger og intelligent fase-for-fase reguleringsteknologi. Den kan overvåge og automatisk korrigere fluktuationer, ubalance og problemer med underspænding/overspænding i trefasede spændinger i realtid og udsende kontinuerlig og stabil ren strøm.

Produktapplikationer

I praktiske applikationer spiller TNS fuldautomatiske AC-spændingsstabilisator rollen som vogter af det industrielle hjerte.

1. Præcisionsbearbejdningsværksted

Når en stor CNC-stansepresse starter op og forårsager et pludseligt fald i netspændingen, kan TNS-seriens spændingsstabilisator hurtigt kompensere inden for titusinder af millisekunder, hvilket sikrer, at servomotorerne i det tilstødende fem-aksede bearbejdningscenter ikke ryster, og derved undgår man skrotning af titusindvis af præcisionsdele på grund af størrelsesafvigelser.

2. Strømfordelingsrum i et kommercielt kompleks

På grund af de ujævne strømforbrugsperioder i hver etages butikker er den trefasede belastning alvorligt ubalanceret. Traditionelle spændingsregulatorer kan blive overvældet, mens den intelligente fase-for-fase reguleringsfunktion af dette produkt uafhængigt og præcist kan stabilisere hver fasespænding, fundamentalt eliminerer problemerne med neutral linjeoverbelastningsopvarmning og flimren forårsaget af spændingsubalance, og sikrer en jævn drift af aircondition-, belysnings- og elevatorsystemerne i hele indkøbscentret.

3. Renseanlæg i fjerntliggende områder

På disse steder svæver spændingen for enden af ​​langdistancestrømforsyningen ofte omkring 300V ved et lavt niveau. Den brede spændingsreguleringsevne af den fuldautomatiske vekselstrømsregulator TNS kan støt hæve den til standarden 380V, hvilket sikrer, at nøgleeffektudstyr såsom blæsere og løftepumper modtager tilstrækkeligt drejningsmoment, og undgår udstyrs start-stop-fejl og reduktion i spildevandsbehandlingseffektivitet på grund af utilstrækkelig effekt.

Produktinformation

Kernemateriale

Kernematerialesystemet i Yibaling TNS fuldautomatiske AC spændingsstabilisator danner det fysiske grundlag for at opnå stabil strømforsyning på industriniveau. Den er bygget op omkring tre hovedmål: effektiv spændingsregulering, intelligent styring og robust beskyttelse.
En pålidelig TNS spændingsstabilisator er i bund og grund en systemteknisk integration af højkvalitets siliciumstål, kobbermaterialer med høj ledningsevne, slidbestandige kompositmaterialer, halvlederenheder og beskyttelsesmaterialer.

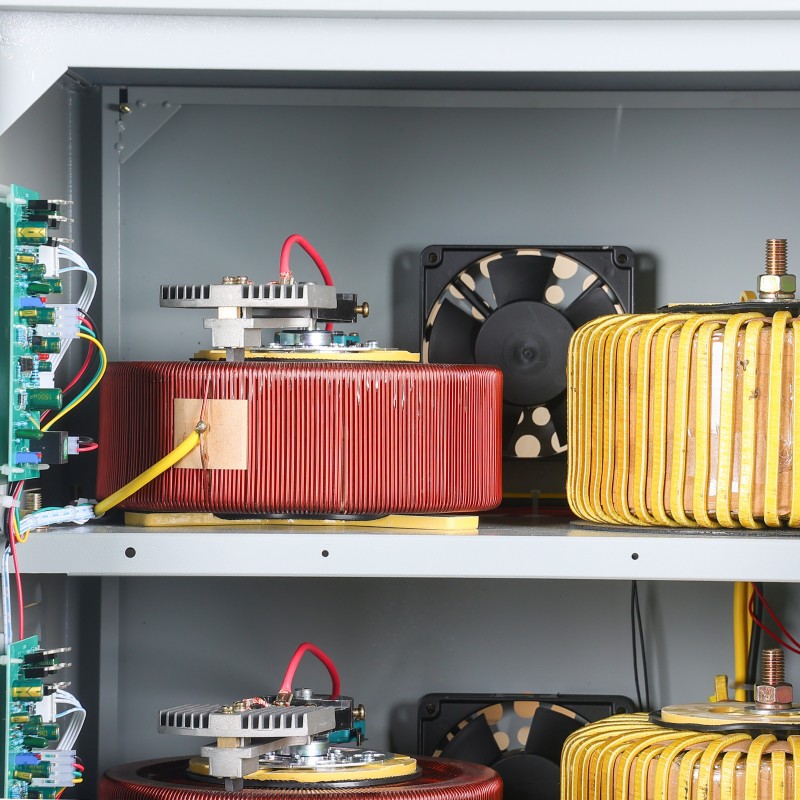

Kernen ligger i at bruge koldvalsede siliciumstålplader med høj magnetisk permeabilitet og lavt tab som kernen, kombineret med elektrolytiske kobberemaljerede viklinger med høj renhed, for at konstruere et effektivt og lavt termisk tab magnetisk-elektrisk konverteringshovedlegeme.
Nøglespændingsreguleringen er afhængig af den præcise glidning af specielle metalgrafitkompositkulbørster på viklingerne. Dette materiale har fremragende ledningsevne, selvsmøring og slidstyrkeegenskaber.
Avancerede modeller bruger tyristorer eller IGBT effekthalvledermoduler for at opnå kontaktløs, millisekund-niveau, gnistfri switching med ekstrem lang levetid.
Produktets hjerne består af mikroprocessorer af industriel kvalitet (MCU) og præcise spændings-/strømtransformere, der er ansvarlige for nøjagtig prøvetagning i realtid og hurtig beslutningstagning.
Med hensyn til sikkerhed og struktur bruger de interne højstrømskanaler lavimpedans fortinnede kobberstænger, chassiset er lavet af højkvalitets koldvalsede stålplader efter rustsikker behandling, og integreret metaloxidvaristor (MOV) og andre komponenter danner et anti-overspændingsbeskyttelseskredsløb.

Tilpasningen af ​​TNS fuldautomatisk AC-spændingsstabilisator

1. Nøgleparametre og teknologibekræftelse

Kernepræstationsindikatorer:

Stabiliseringsnøjagtighed: Angiv tydeligt, om det er ±1 % eller ±0,5 %, da dette direkte påvirker nøjagtighedsniveauet (såsom 0,2 klasse) af det interne samplingkredsløb (såsom 16-bit eller højere præcision ADC-chip) og spændingstransformatoren (PT).
Responstid: Angiv tydeligt, om det er den fulde responstid (fra spændingsudsving til genopretning inden for nøjagtighedsområdet) eller trinresponstiden. For scenarier som pressemaskiner og punktsvejsemaskiner er det nødvendigt at bekræfte kravet om øjeblikkelig spændingsfaldskompensationshastighed, som afgør, om der skal anvendes en kontaktløs (tyristor) omkobling eller en højhastigheds servomotorløsning.

Indledende udformning af nøglematerialer og processer:

Baseret på effektivitetskravnts, angiv klart den øvre grænse for siliciumstålpladekvaliteten, for eksempel: "Skal bruge Nippon Steel 27ZH100 eller en husholdningskvalitet 30QG120 eller derover af orienteret siliciumstålplade".
Baseret på overbelastningskapacitet og levetidskrav, angiv tydeligt typen af ​​spændingsreguleringskomponent: "I scenarier, der kræver hyppig justering og vedligeholdelsesfri, specificer brugen af ​​et Infineon eller tilsvarende mærke tovejs tyristor (tyristor) modul; i scenarier med høj slagbelastning, specificer brugen af ​​sølvgrafit komposit kulbørster og specielle slidbestandige viklinger med servomotorløsning".
Baseret på miljøet, klart specificere beskyttelse og anti-korrosion proces: "Til udendørs kystmiljøer bruger kassekroppen 304 rustfrit stålmateriale, eller kassekroppen af ​​kulstofstål bruger den 'epoxy-zinkrige primer + epoxyjernoxid-mellemmaling + polyurethantopcoat' kraftige anti-korrosionsbelægningssystem med en total tørfilmtykkelse på ≥ 250 μm."

2. Plandesign

Elektromagnetisk og strukturelt uddybende design:

Elektromagnetisk beregningsdokument: Giv detaljerede beregninger, herunder magnetisk fluxtæthedsværdi af jernkerne (såsom ≤ 1,65T), elektrisk fluxtæthedsværdi, kortslutningsimpedansberegning, tabsfordeling (tab uden belastning, belastningstab, yderligere tab) osv.

Nøgledesignoutput:

Kompensationstransformer design tegning: Angiv klart dens kapacitet, spændingsforhold, viklingsform (såsom folievikling eller trådvikling), isoleringsgrad (såsom H-klasse 180°C).
Beregning af valg af spændingsregulator/effektmodul: Hvis du bruger en kontaktløs type, skal du angive spændings-/strømsikkerhedsmarginberegningen (normalt spænding ≥ 2,5 gange, strøm ≥ 2 gange) og varmeafledningsberegning.
Styrelogikdiagram: Angiv klart hardwarekredsløbet for uafhængig trefaset sampling, kontrolalgoritme (såsom fuzzy PID), beskyttelseslogik (såsom overstrøm invers tidskarakteristikkurve).

3. Indkøb af råvarer og produktionsstart

Kernemateriale indkøb og lagerinspektion:

Silicium stålplade: Bekræft leverandørens kvalitetscertifikat og prøve for jerntabsværdi (P1,7/50) og magnetisk induktionsstyrke (B800).
Electromagnetic wire/copper foil: Bekræft lederens DC-modstandshastighed, isoleringslagets tykkelse og modstå spændingsværdi.
Power-halvledermodul: Bekræft den originale fabriksrapport og udfør statiske parametertests (såsom triggerspænding, strøm).
Isoleringsmateriale: Bekræft certificeringen af ​​varmebestandighed og tykkelsesensartethed.

Nøgleprocesser og særlig proceskontrol:

Jernkernestabling: Brug trinvist stablingsværktøj, kontroller stablingskoefficienten (> 0,96), og mål tomgangsstrømmen og initial tabsværdi efter færdiggørelse.
Opviklingsvikling og isoleringsbehandling: Brug konstantspændingsviklingsmaskine, og udfør inter-viklingspulsmodstandsspændingstest (såsom 3,5kV, 0,1s) efter færdiggørelse. For imprægneringsprocessen noteres hele temperatur-trykkurveprocessen "forvarmning-vakuum-nedsænkning-hærdning".
Berøringsfri kraftenhed: Påfør den specificerede type termisk ledende silikonefedt på kølepladen, brug en momentnøgle med et fast moment til at stramme installationsboltene, sørg for ensartet termisk kontaktmodstand.
