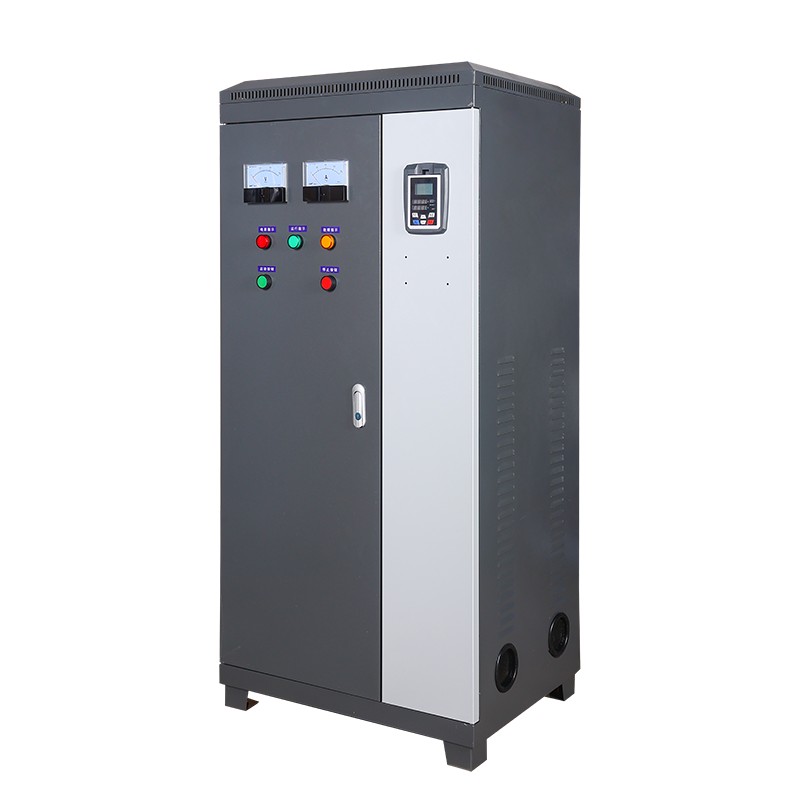

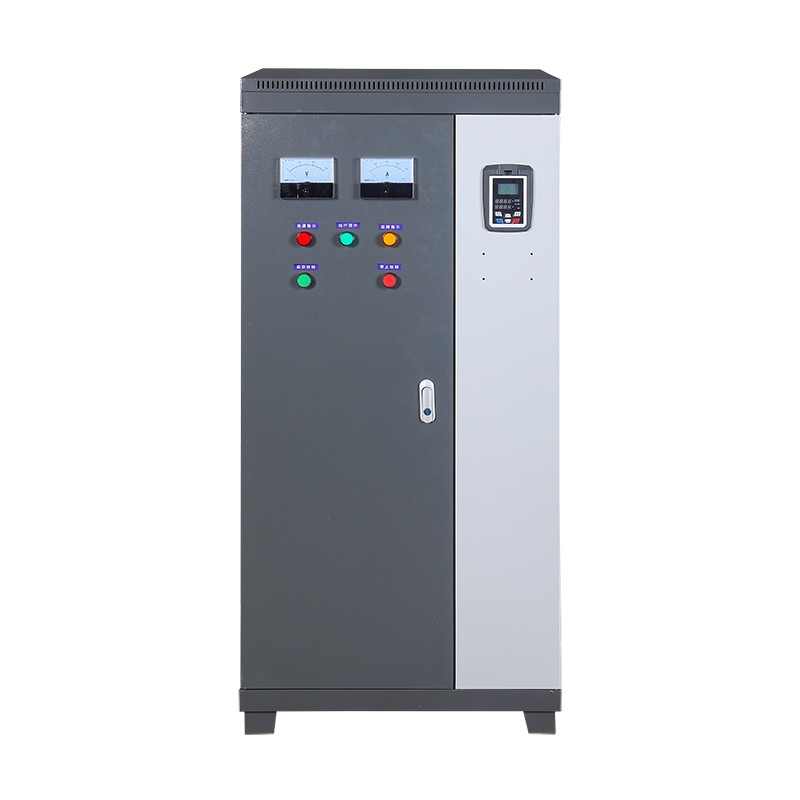

Bypass softstarterskab

Bypass Soft Starter Cabinet er et af hovedprodukterne fremstillet af Yibaling Factory. Den har fremragende kvalitet, der overstiger nationale standarder, og kunderne afgiver konsekvent gentagne ordrer. Vi ser frem til at blive din langsigtede partner.

Send forespørgsel

Produkt beskrivelse

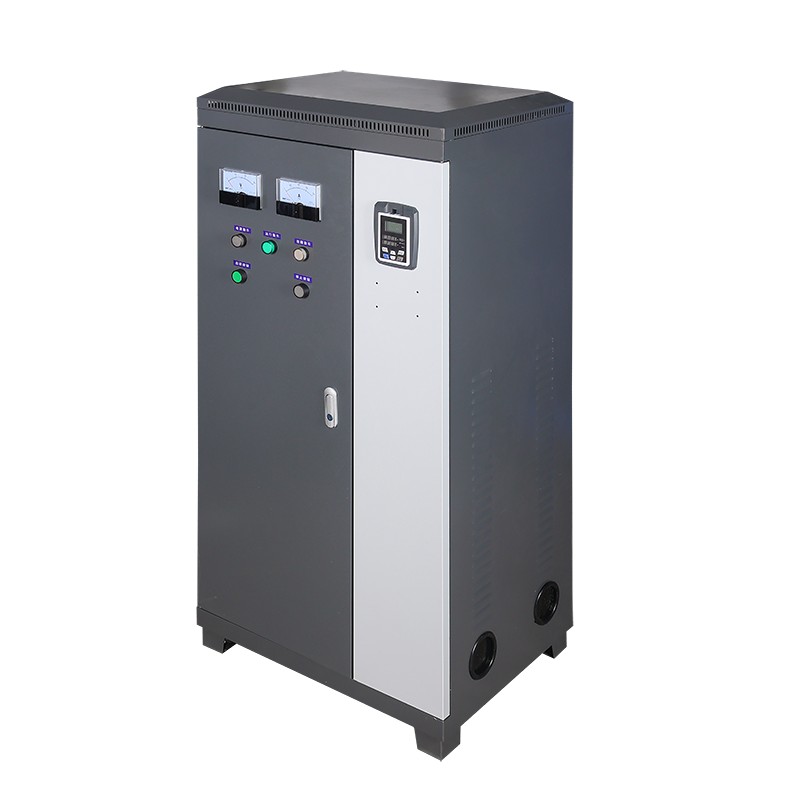

Bypass soft-start kabinettet er en integreret og intelligent motorstart- og kontrolenhed. Den kombinerer på genial vis tyristor-softstart-enheden med bypass-kontaktorsystemet i et standardskab.
Kernearbejdstilstanden er opdelt i to faser: Når motoren starter, styres spændingen og strømmen på motoren præcist af softstarteren inde i kabinettet, hvilket opnår en jævn og stødfri blød start, der effektivt løser problemerne med netchok og mekanisk stress forårsaget af direkte start.

Online softstartende skabe VS. Bypass blødstartende skabe

Navn	Online softstarterskab	Bypass softstarterskab
Strukturel sammensætning	Bruger hovedsageligt en softstarter som kontrolelement, udstyret med kontakter, skabe mv.	Baseret på online-typen tilføjes en ekstra bypass-kontaktor.
Arbejdsprincip	Tyristorer fortsætter med at fungere, efter at motoren starter, hvilket giver jævn opstart og normal drift.	Efter at opstarten er afsluttet, erstatter bypass-kontaktoren tyristorerne og leverer den nominelle spænding til motoren.
Omkostninger og varmeproduktion	Prisen på online softstarterskab er højere. Under drift har tyristorerne on-state spændingsfald, som vil generere noget varme.	Omkostningerne er lave, det genererer ikke varme under drift, og effektiviteten er tæt på 100%.
Gældende scene	Online softstarterskabe er nødvendige for fuld kontrol og beskyttelse, der håndterer applikationer med variable belastninger eller skrøbelige strømkilder, som er af kritisk og kompleks karakter.	Bypass softstarter-kabinettet er kun designet til at håndtere rutinemæssige og stabile belastningsapplikationer, der involverer start- og stoppåvirkninger.

Kernemateriale

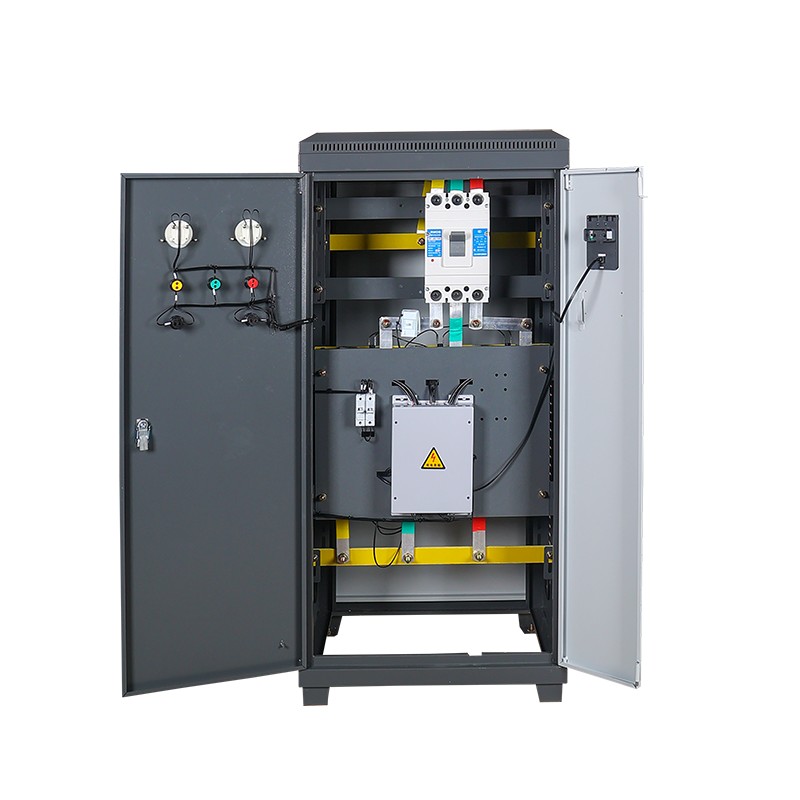

Kernekomponenterne i bypass soft-start kabinettet kan betragtes som et system, der opnås gennem samarbejde mellem flere nøgledele:
Den funktionelle kerne ligger i tyristorerne (siliciumbaserede halvledere) i softstart-enheden og storkapacitetskontaktorerne (med sølvlegeringskontakter) i bypass-enheden.
Førstnævnte opnår jævn spændingsstyring under opstartsfasen, mens sidstnævnte bærer den fulde strøm under stationær drift. Kontrolkernen i bypass soft-start kabinettet er den indbyggede mikroprocessorchip, som er ansvarlig for logikken og beregningen af hele systemet.

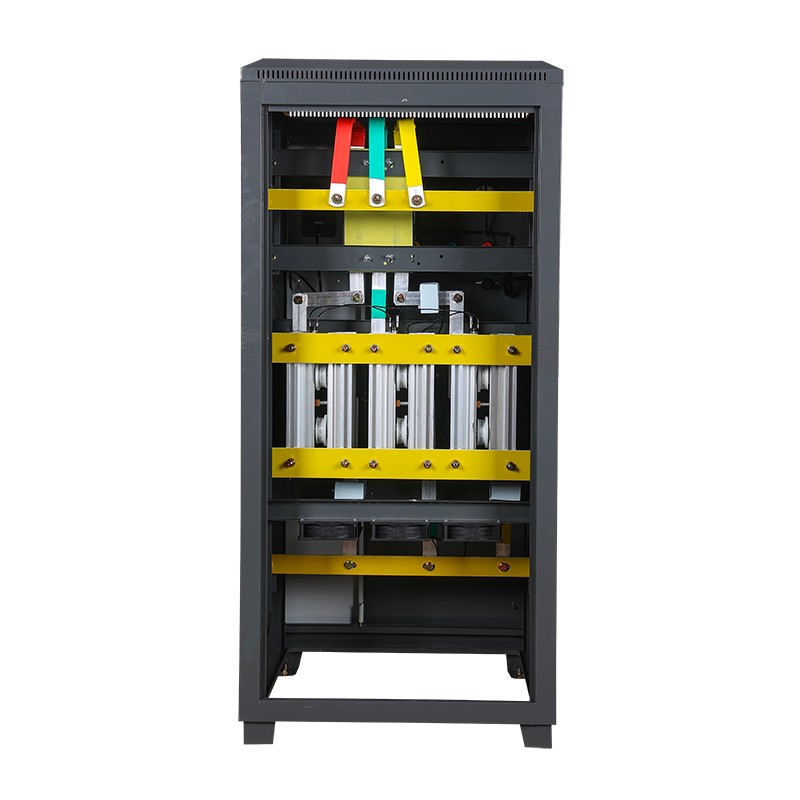

Hele systemets elektriske strømvej er forbundet med kobberskinner med høj renhed.
Alle komponenter er installeret på en anti-korrosions aluminium-zink belagt rammestruktur, og elektrisk sikkerhed er sikret af tekniske plastisolerende dele.
For modeller med høj effekt er aluminiumslegeringsradiatorer og køleventilatorer også udstyret til at håndtere varme, og en sikkerhedsforsvarslinje er dannet af beskyttelseskomponenter såsom sikringer og termiske relæer.
Synergien mellem disse materialer opnår i sidste ende designmålene om problemfri opstart, effektiv drift og sikkerhed og pålidelighed for udstyret.
Kernematerialerne brugt i vores bypass soft-start kabinetter er alle nøje udvalgt af vores Ibaling ingeniører og er af høj kvalitet. Bypass soft-start skabene fremstillet med disse kernematerialer har en kvalitet, der langt overgår standarden og er yderst stabile i ydeevne.

Testproces

Fabrikstesten af bypass-softstarterskabet er en streng, systematisk verifikationsproces designet til at simulere reelle driftsforhold og sikre, at funktionerne, sikkerheden og pålideligheden opfylder standarderne. Hele processen følger princippet om statisk først, derefter dynamisk; separate komponenter først, derefter hele maskinen.
Det første trin er den separate og statiske test af bypass softstarter-kabinettet. Uden tilslutning til hovedstrømforsyningen testes alle kernekomponenter inde i bypass softstart-kabinettet individuelt, såsom test af bypass-kontaktorens mekaniske egenskaber og kontaktmodstand, verificering af transformationsforholdet og polariteten af strøm-/spændingstransformatorerne og udførelse af 100 % kontrol af ledningernes korrekthed og isolationsmodstand (Ω) og spænding (Ω) og spænding (equ. 2kV/1min) test på alle sekundære styrekredsløb for at sikre grundlæggende sikkerhed og nøjagtighed.
Samtidig skal du i henhold til kundens krav forudindstille opstartsparametrene og fuldføre alle funktionstest af menneske-maskine-grænsefladen.
Gå derefter ind i den dynamiske og funktionelle kernetestfase. Efter tilslutning til fejlretningsstrømforsyningen skal du først kontrollere fasesekvensen og spændingsvisningen for hovedkredsløbet. Den mest kritiske del er bypass-koblingslogiktesten, som kræver brug af et oscilloskop til at fange og verificere, at tyristorudgangen og bypass-kontaktoren kan opnå en jævn, lysbuefri og stødfri kobling ved spændingens nulkrydsningspunkt. Dette er kerneværdien af bypass softstart skabets bypass design.
Tilslut derefter motorsimuleringsbelastningsboksen eller en lille kraftmotor for at udføre en komplet soft start og soft stop procestest, og simulere forskellige fejl såsom overstrøm, fasetab og låst rotor for at verificere, at alle beskyttelsesfunktioner kan fungere præcist og hurtigt i henhold til de indstillede værdier. Til sidst skal du udføre en kontinuerlig belastningsoperation i flere timer (ældningstest), hvorunder et infrarødt termisk kamera bruges til at overvåge temperaturstigningen af vigtige dele såsom tyristorkølepladen og samleskinneforbindelsespunkterne, og sikre, at den forbliver inden for den sikre grænse (f.
Efter at alle test er bestået, udføres et slutrengøringstjek, efterspænd fastgørelseselementerne og vedhæft den komplette "Fabrikstestrapport for Bypass Soft Start Cabinet" (inklusive alle målte data), tegninger, overensstemmelsescertifikater osv., før emballering til forsendelse.
