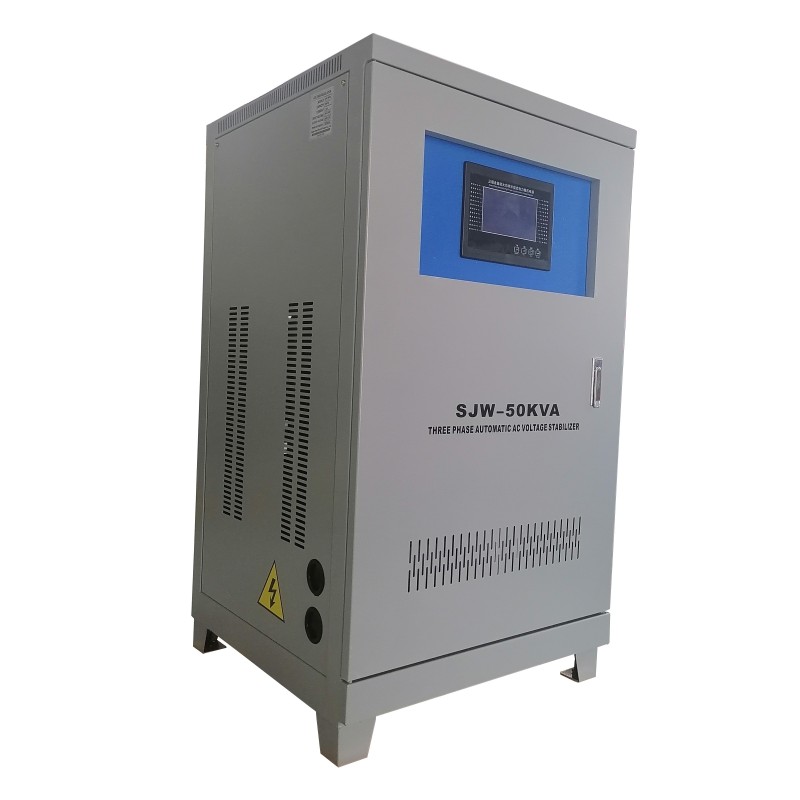

SJW Trefaset kompenseret AC-spændingsstabilisator

Yibaling SJW trefaset kompenseret AC-spændingsstabilisator er en hurtig, trefaset strømstabilisator bygget til steder, hvor strømkvaliteten virkelig betyder noget - som præcisionsfremstillingslinjer, datacentre, medicinske billedbehandlingsrum og kommunikationsstationer.
Den bruger et smart multi-tap design kombineret med uafhængig fasekontrol. Det betyder, at den kan rette spændingsudsving, faseubalance, fald og stigninger i realtid.

Hvad er funktionen af ​​SJW-seriens spændingsstabilisator i forskellige applikationer?

1. På fabrikker og værksteder

Spændingen falder ofte, når store maskiner starter op. Nogle gange forbliver spændingen ubalanceret, fordi enfasede belastninger er ujævnt spredt.
SJW registrerer disse ændringer på kun 20 til 40 millisekunder og korrigerer øjeblikkeligt hver fase separat.
For eksempel i et halvlederanlæg kan selv et spændingsfald i én cyklus ødelægge en hel batch af wafers. SJW holder udgangsspændingen inden for ±1 % af sætpunktet, hvilket beskytter følsomt udstyr mod problemer med opstrømsnet.

2. I erhvervsbygninger

I disse bygninger er belysning, klimaanlæg og it-udstyr på forskellige faser - spændinger er sjældent afbalancerede. Almindelige stabilisatorer med en delt kerne kan ofte ikke klare dette.
Men SJW's tre uafhængige kompensationsenheder behandler hver fase for sig. Det betyder ikke flere overbelastede neutrale ledninger, mindre strømtab og ingen irriterende lysflimmer.

3. På fjerntliggende steder

For eksempel, vandbehandlingsanlæg eller miner, bliver strøm ofte tilført af lange luftledninger. I myldretiden kan spændingen falde til 320V eller endnu lavere.
SJW'ens brede reguleringsområde (typisk ±20% til ±30%) løfter spændingen tilbage til de normale 380V eller 400V.
Som et resultat får pumper, blæsere og knusere det drejningsmoment, de har brug for, og vil ikke udløses på grund af lav spænding.

Kernemateriale og teknologi

Ydeevnen af ​​SJW-stabilisatoren er bygget på et nøje udvalgt sæt af materialer og komponenter, der hver er valgt til at opfylde et specifikt ingeniørmål: hurtig omskiftning, lavt tab, høj overspændingsmodstandsevne og lang levetid.

1. Kompensationstransformer

Hjertet i SJW-stabilisatoren er tre uafhængige kompensationstransformatorer – en for hver fase.
Deres viklinger er lavet af iltfrit kobber med høj renhed (ikke billigt aluminium her) med et H-klasse isoleringssystem, der kan håndtere temperaturer op til 180 °C sikkert.
Jernkernen er bygget af koldvalset siliciumstål af høj kvalitet (som 30Q130) ved hjælp af en trin-slap-samlingsteknik. Dette betyder ganske enkelt mindre spildt energi og lavere tab uden belastning.
Designet holder også lækageinduktansen meget lav, så kompensationsspændingen reagerer næsten øjeblikkeligt, når kontrolsystemet kræver det.

2. Kontrol- og prøveudtagningssystem

"Hjernen" i SJW er en DSP (digital signalprocessor) eller en high-performance MCU.
Den overvåger konstant de trefasede spændinger ved hjælp af højpræcisionsspændingstransformatorer (nøjagtighedsklasse 0.2) og Hall-effekt strømsensorer.
Kontrolsystemet bruger uafhængig PID-kompensation for hver fase – hvilket betyder, at hver fase korrigeres separat uden at forstyrre de andre.
Alle beskyttelsesfunktioner – overspænding, underspænding, overstrøm, fasetab, forkert fasesekvens – er indbygget i softwaren, men der er også dedikeret hardware-backup for at sikre, at enheden fejler sikkert, hvis noget går galt.

3. Overspændingsbeskyttelse og EMI-filtrering

Hver faseindgang leveres med indbygget overspændingsbeskyttelse:
MOV (metaloxidvaristor) – absorberer spændingsspidser
Gasudladningsrør (GDT) – håndterer større overspændinger
Sammen forhindrer de både common-mode og differential-mode overspændinger i at nå dit udstyr.
Hvis du har brug for endnu renere strøm, kan du tilføje valgfri EMI-filtre for at reducere højfrekvent støj – især nyttigt, når du har følsomme elektroniske belastninger i nærheden.

4. Indkapsling & Køling

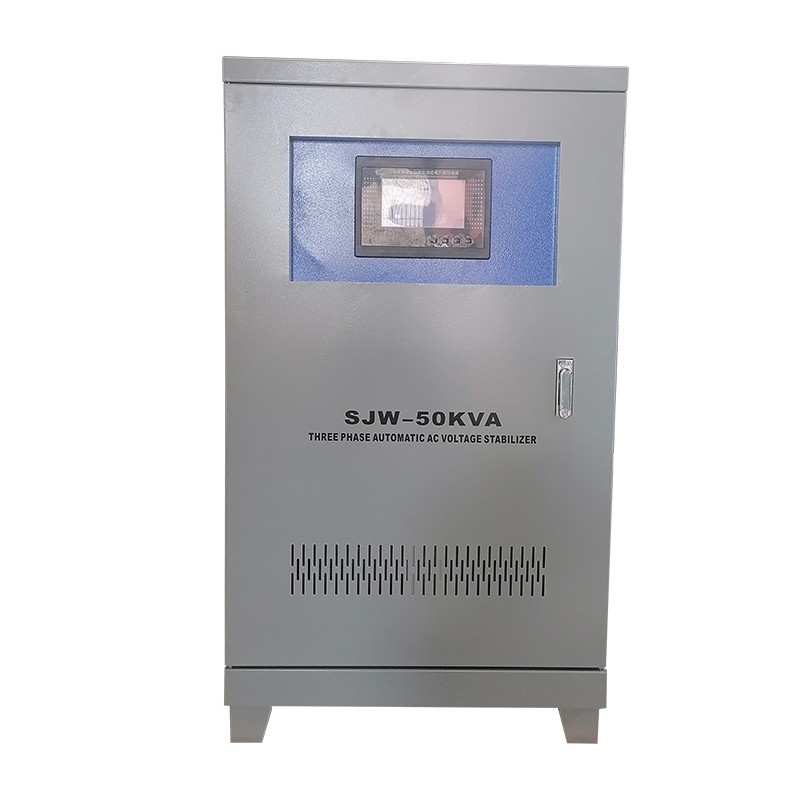

SJW kommer i et kraftigt stålkabinet (mindst 1,5 mm tykt) med elektrostatisk pulverbelægning (≥80 μm) for god korrosionsbestandighed.
Standardbeskyttelse: IP20 – fin til indendørs el-rum
Valgfri højere beskyttelse: IP23, IP54 eller endnu mere – til støvede områder eller udendørs brug

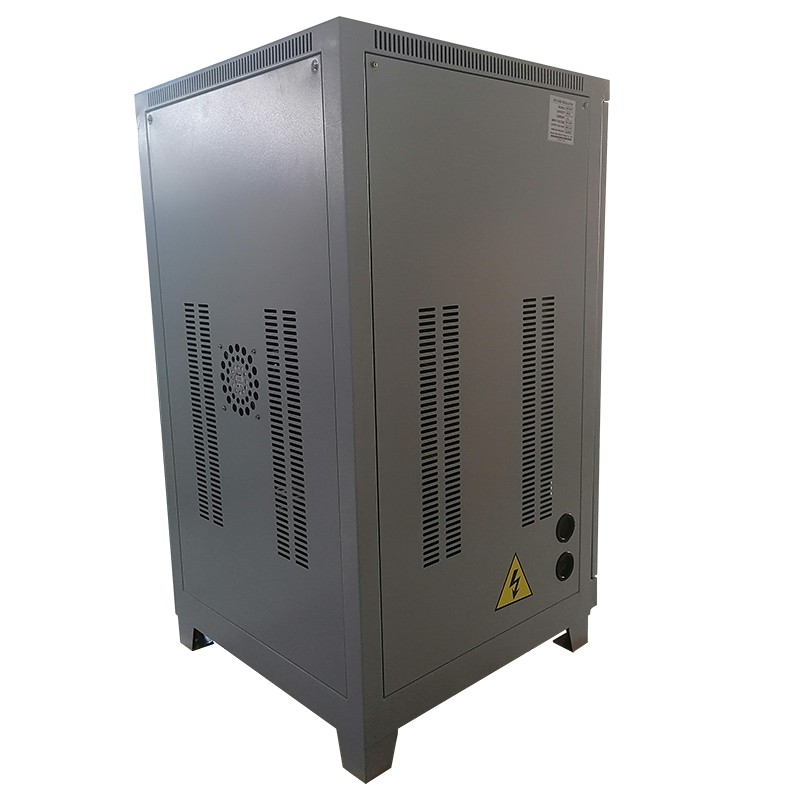

Køling:
For enheder op til 100kVA er naturlig konvektion normalt nok (ingen blæserstøj, ingen bevægelige dele til at svigte)
For større enheder kan temperaturkontrollerede ventilatorer med kuglelejer med lang levetid kun aktiveres, når det er nødvendigt
Med almindelige ord: Etuiet er robust, kølingen er smart, og du kan vælge det rigtige beskyttelsesniveau til dit websted.

Tilpasning af SJW trefaset stabilisator

1. Bekræftelse af nøgleparameter

Før produktion skal følgende parametre være klart defineret med kunden:

2. Tekniske dokumenter, vi leverer til kunderne

Når vi bygger din SJW stabilisator, vil du ikke lade dig gætte. Her er, hvad vi sender dig:
Kompensationstransformatortegning – viser kernestørrelse, viklingslayout og isoleringsgrad.
SCR-modulvalgsrapport – forklarer, hvilke tyristorer vi bruger, hvor meget sikkerhedsmargin vi efterlader, og hvordan vi håndterer varme.
Kontrol-PCB-skema og firmwareversion – inkluderer samplingmetode, beskyttelsesindstillinger og kommunikationsprotokol (Modbus, RS485 eller Ethernet, hvis det er nødvendigt).
Mekanisk tegning og terminallayout – fortæller dig, hvordan du monterer den, hvor kabler kommer ind, og hvordan du tilslutter en bypass-switch, hvis det kræves.

3. Hvordan vi bygger det – centrale fremstillingstrin

Vi "samler" ikke kun dele. Vi følger en kontrolleret proces.
Spolevikling – udføres på computerstyrede maskiner med konstant spænding. Hvert lag isolering er ensartet. Intet "heldigt gæt"-håndtræk.
Vakuumtrykimprægnering (VPI) – viklingerne gennemblødes i opløsningsmiddelfri H-klasse epoxyharpiks under højvakuum (≤133Pa) og hærdes derefter i en temperaturstyret ovn.
Hvorfor det er vigtigt: Dette gør viklingerne vandtætte, støvtætte, vibrationsbestandige og bedre til at sprede varme. Uden VPI svigter isoleringen år tidligere.
SCR-samling – moduler er monteret på køleplader med termisk fedt og spændt med en kalibreret momentnøgle. Dette holder kontaktmodstanden lav og forhindrer overophedning.

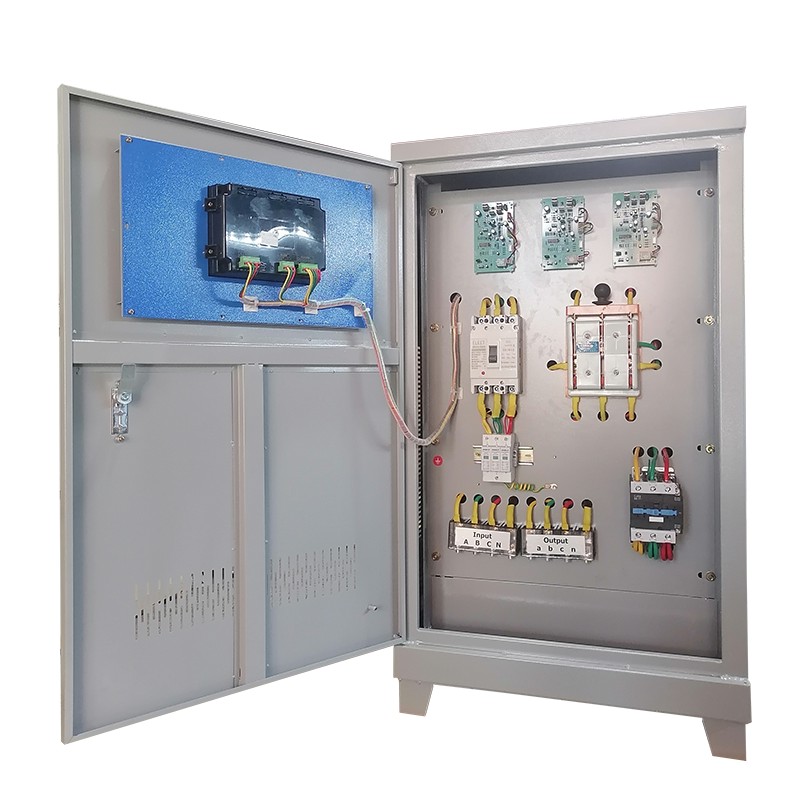

Slutmontering – strøm- og kontrolsektioner er fysisk adskilt for at reducere elektrisk støj. Alle indvendige samleskinner er fortinnet rent kobber (ikke aluminium). Kobber betyder lavere modstand, mindre varme og længere levetid.

4. Fabrikstestning

Hver SJW-enhed gennemgår et komplet sæt rutine- og typetest:
Isolationsmodstand (≥ 100MΩ med 2500V megger)
Dielektrisk modstand (AC 3500V / 1 min mellem viklinger og jord)
Fase-uafhængig reguleringstest – ubalanceret indgangsspænding påføres kunstigt (f.eks. A:+15 %, B:0 %, C:−10 %), og udgangsubalancen måles (skal være ≤±1 %).
Dynamisk responstest – et belastningstrin på 50 % anvendes; udgangsspændingsfald og genopretningstid registreres med en højhastighedseffektanalysator; den skal vende tilbage til inden for ±1 % inden for 40 ms.
Load dump test – fuld last fjernes pludselig; overspændingstransienten må ikke overstige +5 % af sætpunktet.
Overstrøms-/kortslutningsbeskyttelsestest – simulerede fejl bekræfter, at SCR'erne er blokeret, og indgangsafbryderen udløses inden for den angivne tid.
Hvert testresultat registreres i fabrikkens testrapport, som leveres til kunden sammen med produktet.

Hvis du står over for udfordringer såsom uforklarlige udstyrsalarmer, spændingsrelaterede produktionsstop eller trefaset ubalance i dit anlæg, kan SJW-serien være svaret. Yibalings ingeniørteam er klar til at hjælpe med dimensionering, tilpasning og teknisk support.
