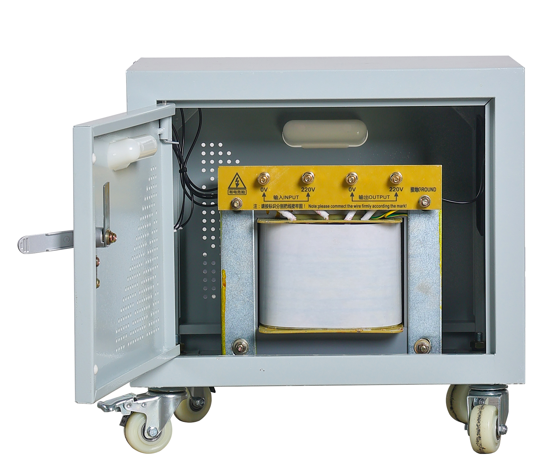

Hvad er en DG Isolation Transformer, og hvorfor er den vigtig?
En DG isolationstransformator er en enfaset tør type isolationstransformator designet til at levere ren, isoleret og sikker strøm til følsomt udstyr, medicinsk udstyr, laboratorieinstrumenter og industrielle kontrolsystemer.
Dens kernefunktion er enkel, men essentiel: den overfører elektrisk strøm fra den primære side til den sekundære side uden nogen direkte elektrisk forbindelse mellem dem. Strøm bevæger sig gennem et magnetfelt - ikke gennem ledninger.
Hvorfor betyder det noget?
Fordi direkte elektriske forbindelser bærer mere end bare strøm. De bærer støj, overspændinger, harmoniske og jordfejl. En standard strømforsyning overfører disse problemer direkte til dit udstyr. En isolationstransformator blokerer dem.
DG-transformatoren sidder mellem forsyningsforsyningen og den følsomme belastning. Den isolerer belastningen fra nettet, filtrerer højfrekvent støj fra, bryder jordsløjfer og giver en ren, sikker og stabil strømkilde.
Kort sagt: det lader dit udstyr kun se den strøm, det har brug for - ikke affaldet på nettet.
Hvordan enDG Isolation TransformerVirker
Princippet er elektromagnetisk induktion, men designet er bygget til isolation.
Trin 1 — Input
Den primære vikling forbindes til AC-forsyningen - typisk 220V eller 110V enkeltfaset.
Trin 2 — Magnetisk kobling
Der er ingen direkte elektrisk forbindelse mellem primær og sekundær. Strøm overføres gennem et magnetfelt i kernen.
Trin 3 — Output
Den sekundære vikling producerer udgangsspændingen - den samme som indgangsspændingen (1:1), eller trappes op/ned, hvis det kræves af applikationen.
Trin 4 — Isolering
Fordi der ikke er nogen direkte elektrisk vej, er belastningen fuldstændig isoleret fra nettet. Dette blokerer:
Common mode støj
Jordsløjfer
Lækstrømme
Overspændinger og transienter
Trin 5 — Elektrostatisk afskærmning (valgfrit)
Til applikationer, der kræver endnu renere strøm, kan DG bygges med en elektrostatisk kobberskærm mellem primære og sekundære viklinger, jordet for at lede højfrekvent støj væk fra belastningen.
Resultatet: ren, isoleret, sikker strøm til følsomt udstyr.
Almindelige typer afDG Isolation Transformers
DG-transformere kommer i flere konfigurationer for at matche forskellige applikationer.
| Type | Typisk vurdering | Nøglefunktioner | Bedst til |
| Standard DG | 0,1 kVA – 30 kVA | 1:1 isolering, metalkapsling, klemrækketilslutning | Generelle industrielle, laboratorie- og kommercielle applikationer |
| Medicinsk grad DG | 0,5 kVA – 10 kVA | Ultra lav lækage (<0,1mA), forstærket isolering, medicinsk sikkerhedscertificering | Patientforbundet medicinsk udstyr, operationsstuer, intensivafdelinger |
| Audio grade DG | 0,1 kVA – 5 kVA | Ekstra afskærmning, lav mekanisk brummen, afbalanceret output | Professionel lyd, optagestudier, broadcast-systemer |
| Instrumentklasse DG | 0,5kVA – 5kVA | Lav lækage, stram regulering, <10pF koblingskapacitans | Laboratorieinstrumenter, måleudstyr, kalibreringssystemer |
| Custom DG | Brugerdefineret | Specifikke spændingsforhold, flere sekundære viklinger, specielle kabinetter | OEM-udstyr, specialiserede applikationer, eftermontering |
Standard 1:1 isolation DG er den mest almindelige konfiguration til generel isolering.
HvorforDG Isolation TransformersSage
Fordi "ren strøm" ikke er en luksus - det er et krav til følsomt udstyr.
Her er hvad en DG isolationstransformator leverer, som almindelige transformere ikke kan:
1. Elektrisk sikkerhed
Isolationsbarrieren mellem primær og sekundær betyder, at en fejl på primærsiden - en overspænding, en jordforkastning, et lynnedslag - ikke kan nå belastningen. Brugere, der berører sekundære kredsløb, udsættes ikke for primære spændinger.
2. Støjafvisning
Højfrekvent støj fra VFD'er, skiftende strømforsyninger og andre kilder blokeres af isolationsbarrieren. Valgfri elektrostatisk afskærmning reducerer støjen med 60-100dB, hvilket giver ren strøm til følsom elektronik.
3. Jordløkkeeliminering
Når flere enheder deler en fælles jord, kan cirkulerende strømme forårsage brummen, drift og fejl. DG-transformeren giver en isoleret jordreference, bryder jordsløjfer og stopper støjen ved dens kilde.
4. Reduktion af lækstrøm
I medicinske miljøer kan selv små lækstrømme være farlige. DG-transformatorer af medicinsk kvalitet er bygget med ultralav koblingskapacitans, der holder lækstrøm under 0,1mA - sikkert for patientforbundet udstyr.
5. Udstyrsbeskyttelse
Isolering blokerer overspændinger, spidser og transienter, der ellers forårsager for tidlig fejl i følsom elektronik. En DG-transformer er ofte den første forsvarslinje for dyre instrumenter og styringer.
6. Overholdelse af lovgivningen
Mange medicinske, laboratoriemæssige og industrielle sikkerhedsstandarder kræver isolering for visse udstyrsklasser. En korrekt specificeret DG transformer opfylder disse krav.
At vælge det rigtigeDG Isolation Transformer
At vælge en DG transformer kræver opmærksomhed på mere end blot spænding og kVA.
Trin 1 — Bestem belastningen
Liste alt udstyr, der vil blive tilsluttet til transformeren. Tilføj deres effekt i VA eller watt.
Formel: Total VA = Sum af individuelle belastninger × 1,2 (sikkerhedsmargin)
Trin 2 — Angiv input/output spænding
| Anvendelse | Typisk spændingsforhold |
| Standard isolation | 220V/220V (1:1) |
| Træd ned for 110V udstyr | 220V/110V |
| Step up for 220V udstyr | 110V/220V |
| Medicinsk udstyr | 220V/220V (lav lækage) |
Trin 3 — Beslut dig for elektrostatisk afskærmning
| Situation | Henstilling |
| Generel industriel eller laboratoriebrug | Standard (ingen skjold nødvendig) |
| Udstyr med digitale/analoge signaler | Elektrostatisk skærm anbefales |
| Medicinsk udstyr eller lydsystemer | Skjold påkrævet |
| Anvendelse | Maksimal lækstrøm |
| Generel industri | <2mA |
| Laboratorieinstrumenter | <0,5mA |
| Medicinsk udstyr (patienttilsluttet) | <0,1mA |
Trin 5 — Vælg kabinettype
Åben ramme — Monter inde i et eksisterende panel
Indkapslet (IP20) — Standard metalkabinet
IP54 — Støvtæt og stænksikker (til industrielle miljøer)
Trin 6 — Tjek isoleringsklasse
Angiv isolering i klasse F (155°C) eller Klasse H (180°C) til kontinuerlig brug.
Trin 7 — Bed om testrapporter
En velrenommeret leverandør bør levere:
Isolationsmodstandstest (≥100MΩ ved 500V DC)
Dielektrisk modstandstest (≥2000V AC i 1 minut)
Ingen lasttabsmåling
Lækstrømsmåling (for medicinske enheder)
Spændingsreguleringstest
Afsluttende tanker
DG isolationstransformatoren er ikke den dyreste komponent i et strømsystem. Men det kan være det vigtigste for at beskytte følsomt udstyr.
Den fungerer stille og roligt i baggrunden og udfører ét arbejde godt: holder den dårlige strøm ude og den gode strøm inde. Ingen lys, ingen skærme, ingen softwareopdateringer. Bare ren, pålidelig isolering, år efter år.
Hvis du kører følsom elektronik, beskytter patientforbundne enheder eller fejlfinder mystiske udstyrsproblemer - jordsløjfer, støj, drift - er DG-transformatoren en af de mest effektive løsninger, du kan installere.
Ren strøm er ikke valgfrit for følsomt udstyr. Det er grundlaget for pålidelig drift.
