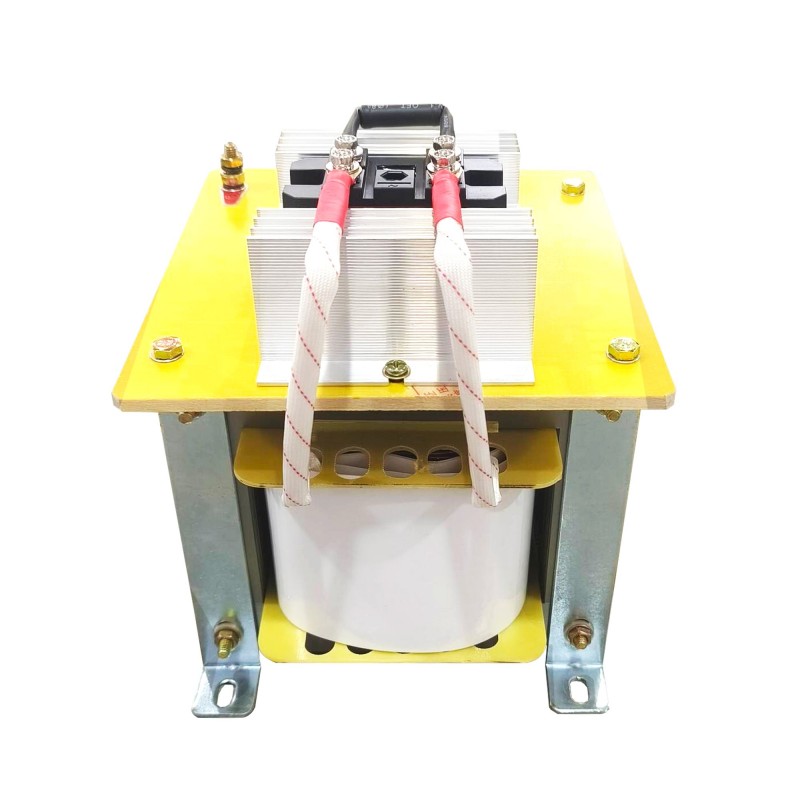

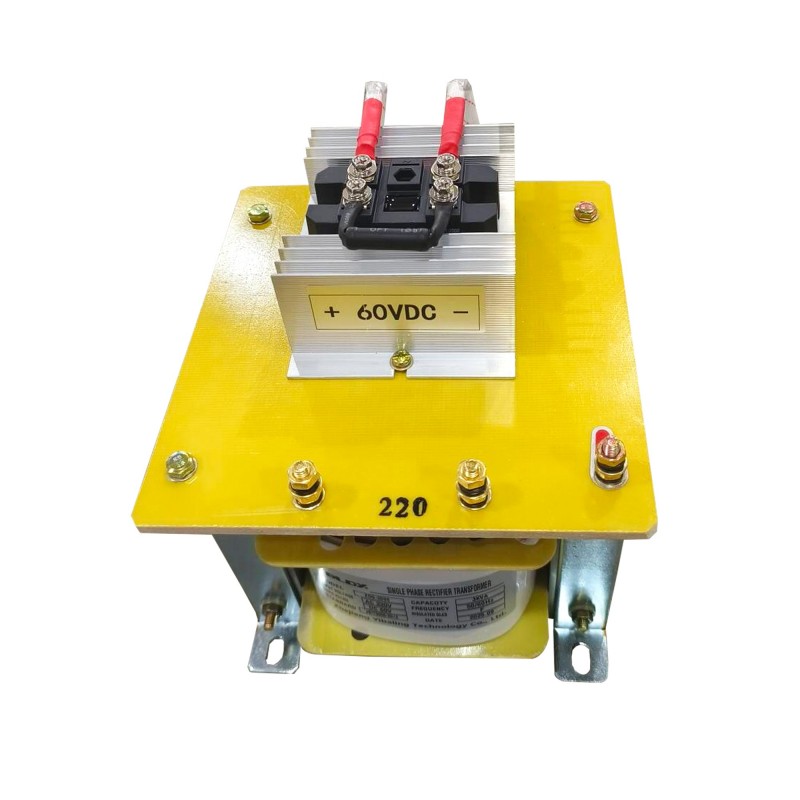

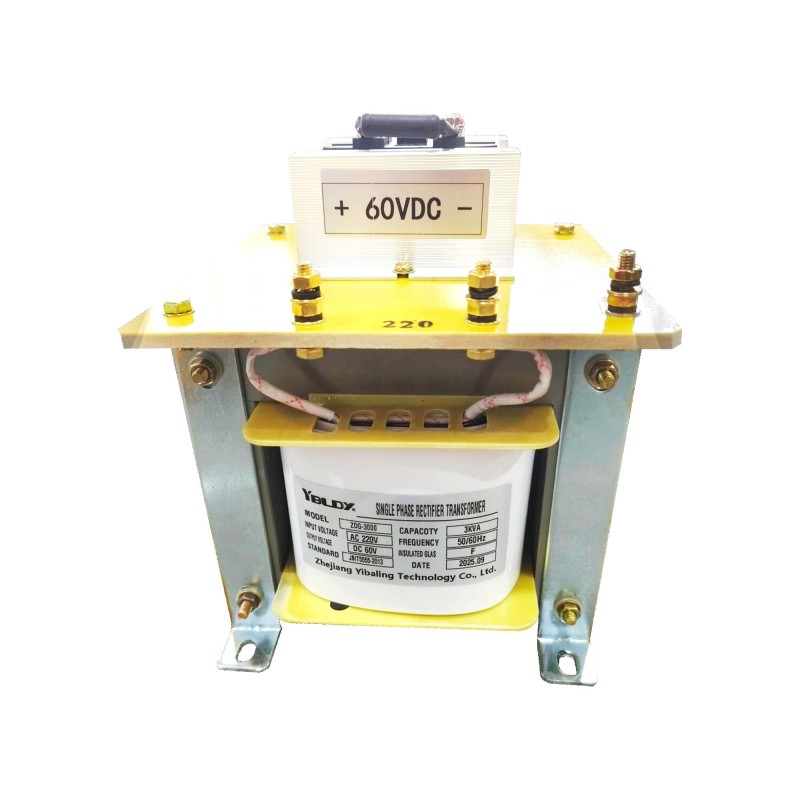

ZBK styretransformer

ZBK styretransformatoren er en tør-type transformer specielt designet til fabriksautomatisering og elektriske styresystemer. Den bruger koldvalsede siliciumstålplader af høj kvalitet til sin kerne, kombineret med solide isoleringsmaterialer. Det overordnede design er kompakt, har god effektivitet og opretholder fremragende temperaturstigningskontrol under drift.
Hovedopgaven af ​​det er sikkert at konvertere den højere spænding i hovedkredsløbet (såsom den almindelige 380V) til forskellige lavspændingselektriske forsyninger, der kræves af styrekredsløbet - som 220V, 110V eller standardspændingerne på 36V og 24V. Således kan PLC'er, kontaktorer, relæer, indikatorlys og forskellige instrumenter opnå en stabil og pålidelig strømforsyning.
Produktet er udelukkende designet i overensstemmelse med standarderne for industrielle miljøer. Den har en stærk evne til at modstå overbelastning og er ikke bange for almindelige forstyrrelser. Det kan bruges problemfrit i forskellige scenarier såsom værktøjsmaskiner, produktionslinjer, strømfordelingssystemer og forskellige automatiserede kontrolsituationer. Det er virkelig en uundværlig nøglekomponent bag styrekredsløbet, der sikrer sikker og stabil drift.

Kernematerialer

De anvendte koldvalsede ikke-orienterede siliciumstålplader er dem, der er anerkendt i industrien som DW470, med en tykkelse kontrolleret til 0,35 eller 0,5 millimeter. Dette materiale har høj magnetisk permeabilitet og lavt jerntab og bruger meget lidt elektricitet, når der ikke påføres nogen belastning.

Spoler: elektrolytisk kobber af T2 kvalitet

Isoleringsmalingen, der dækker dem, er QZ(G)-2/155/I polyestermateriale, som kan modstå en temperatur på op til 155 grader Celsius. Selvom ZBK-styretransformatoren fungerer ved fuld belastning i lang tid, er det usandsynligt, at den får problemer på grund af overophedning.
Med hensyn til isoleringsbehandling er mellemlaget polstret med DMD kompositfolie, som kan modstå en spænding på op til 8 kilovolt per millimeter.

Ramme: PBT-materiale

Materialet har en brandhæmmende kvalitet på UL94 V-0, og kan ikke antændes. Hele transformatoren udsættes til sidst for vakuumimprægneringsbehandling ved at bruge 1032 alkydharpiks eller H-kvalitet organisk silikoneharpiks for fuldstændigt at omslutte viklingerne.
Ved at producere på denne måde, når den placeres i et miljø, der spænder fra -15 grader Celsius til 40 grader Celsius, vil det ikke overstige en stigning på 85 grader i temperatur, og isolationsmodstanden vil forblive over 100 megohm. Ifølge erfaringerne fra Yibaling-fabrikken vil der ved normal brug i over 100.000 timer ikke være de store problemer.
Udvælgelsen af ​​disse materialer og produktionsprocessen sikrer, at ZBK styretransformatorerne kan modstå langtidstest i fabrikkens værkstedsmiljø.

FAQ

Q: Hvad er formålet med ZBK-kontroltransformatoren? Hvordan adskiller det sig fra almindelige små transformere?
A: ZBK styretransformatoren er specielt designet til industrielle styreskabe. Dens hovedfunktion er at konvertere højspændingen fra hovedstrømforsyningen (såsom 380V) til en sikker lavspænding (normalt 24V, 36V, 110V osv.), som styrekredsløbet kræver.
Kerneforskellen mellem ZBK-styretransformatoren og almindelige transformere ligger i det industrielle design:
Materialerne er mere solide (såsom brug af DW470 siliciumstålplader og T2 elektrolytisk kobber), beskyttelsen er bedre (vakuumimprægneringsbehandling), den kan kontinuerligt modstå den aktuelle påvirkning forårsaget af kontaktorernes lukning og spolevirkningerne i styrekredsløbet og effektivt isolere gitterinterferensen for at sikre stabil drift af følsomt udstyr og instrumenter såsom PLC-udstyr.

Spørgsmål: Er der forskel på T2 elektrolytisk kobber, der bruges i viklingen af ​​ZBK styretransformatoren, og almindelig kobbertråd?
A: Der er en grundlæggende forskel. T2 er et højkvalitets elektrolytisk kobber i den nationale standard, med en renhed på op til 99,9% og har fremragende ledningsevne.
Brug af T2 kobber til viklingen resulterer i en mindre modstand og mindre varmeudvikling under samme effekt. Dette sikrer, at ZBK styretransformatoren ikke brænder ud på grund af for høj viklingsvarme selv under fuld belastning eller kortvarig overbelastning.
Mange billige transformere bruger genbrugt kobber med urenheder eller kobberbeklædt aluminium, som har dårlig ledningsevne og er en sikkerhedsrisiko for udstyrets drift.

Q: Jeg så, at parametrene inkluderer vakuumimprægneringsprocessen. Er dette vigtigt?
A: Det er ekstremt vigtigt. Dette er et nøgletrin i pålideligheden.
Denne proces involverer at placere den samlede ZBK-kontroltransformatorkerne i en vakuumtank, evakuere luften og derefter nedsænke den i isolerende maling (såsom 1032-harpiks) for at tillade malingen at trænge helt igennem hver sprække i viklingen.
Derefter tørres og hærdes det. Denne proces har tre hovedfunktioner:
For det første forhindrer det fugt og korrosion og tilpasser sig værkstedets miljø;
For det andet, efter hærdning, bliver viklingen en enkelt enhed, hvilket giver bedre stødmodstand og støjreduktion;
For det tredje udfylder det de fine huller, hvilket forbedrer isoleringsstyrken og varmeafledningsevnen.
Transformatorer, der ikke gennemgår denne proces, er tilbøjelige til at fejle i fugtige eller vibrerende omgivelser.
