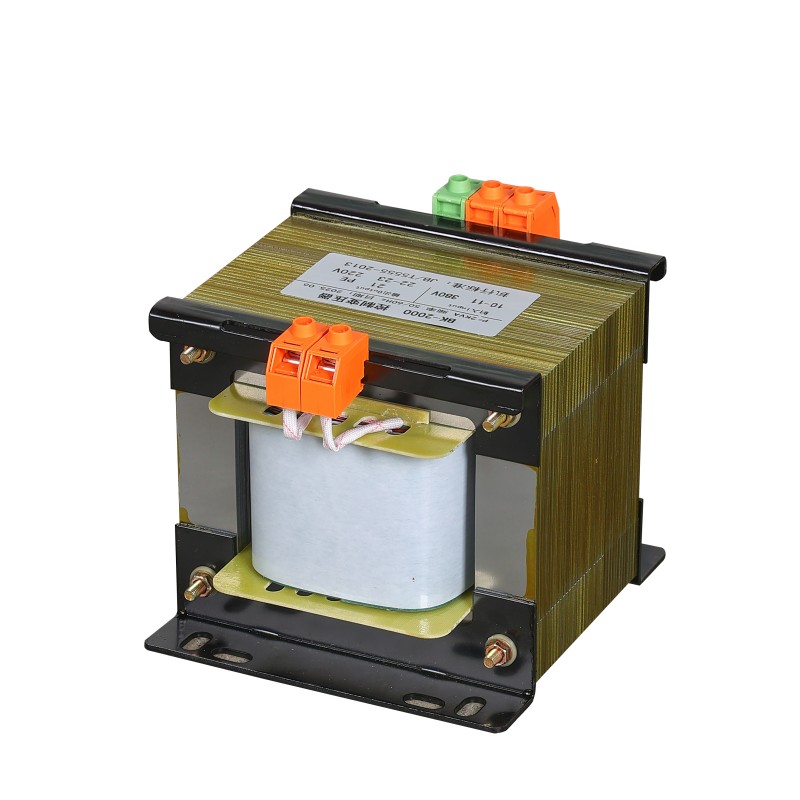

BK 220V 1-faset transformer

BK 220V enfaset transformer er en klassisk og meget udbredt styretransformator af isolationstype. Den er specielt designet til forskellige industrielle, kommercielle og laboratoriemæssige scenarier, velegnet til lavspændingskontrolkredsløb, strømforsyning til præcisionsudstyr og sikkerhedsbelysningssystemer osv. Kernefunktionen er at levere sikker, stabil og ren enfaset vekselstrøm til disse scenarier.

Dette produkt er lavet med koldvalsede siliciumstålplader af høj kvalitet og rene kobberviklinger, som størknes og dannes gennem en vakuumimprægneringsproces. Dette strukturelle design gør det muligt for den at yde exceptionelt godt i faktisk drift:

Lavt tab, lav temperaturstigning, stærk isoleringsydelse og evnen til fuldstændig at opnå elektrisk isolation mellem input- og outputterminalerne. Den kan effektivt bortfiltrere forskellige interferenser i elnettet og levere ren og stabil 220V enfaset strøm til PLC-kontrolsystemer, præcisionsinstrumenter, belysningsudstyr og andre små elektriske enheder.

Introduktion til princippet

BK220V enkeltfasetransformeren kan ændre både størrelsen af ​​vekselspændingen og størrelsen af ​​vekselstrømmen.

(1) Transformatorens "transformerende" funktion kan enten øge eller mindske vekselspændingen. Når man ignorerer tabet af elektrisk energi, er forholdet mellem den primære spænding U1, sekundærspændingen U2, antallet af vindinger i primærviklingen N1 og antallet af vindinger i sekundærviklingen N2 som følger:

U1/U2=N1/N2=n

Det kaldes omdrejningsforholdet eller spændingsforholdet. Fra ovenstående ligning kan vi se:

① Når antallet af vindinger af sekundærviklingen N2 er større end for primærviklingen N1, vil sekundærspændingen U2 være højere end primærspændingen U1. Det vil sige, at når n = N1/N2 < 1, kan transformeren øge vekselspændingen, så en transformer med et spændingsforhold på n < 1 kaldes en step-up transformer.

② Når antallet af omdrejninger af sekundærviklingen N2 er mindre end for primærviklingen N1, kan transformeren reducere vekselspændingen. Derfor, når n > 1, kaldes transformeren en nedtrapningstransformator.

③ Når antallet af omdrejninger af den sekundære vikling N2 er lig med antallet af vindinger af den primære vikling N1, ændrer transformeren ikke størrelsen af ​​vekselspændingen, det vil sige, at den primære spænding U1 er lig med den sekundære spænding U2. Selvom denne type transformer ikke kan ændre spændingsstørrelsen, kan den elektrisk isolere de primære og sekundære kredsløb, så en transformer med n = 1 bruges almindeligvis som en isolationstransformator.

(2) Funktionen "Current Transformation".

En transformer kan ikke kun ændre størrelsen af ​​vekselspændingen, men kan også ændre størrelsen af ​​vekselstrømmen. Da transformeren har meget lidt energitab og kan ignoreres, er indgangseffekten P1 og udgangseffekten P2 af transformeren ens, dvs.: P1=P2

U1-11=U2-12

U1/U2=12/11

Fra ovenstående ligning kan det ses, at transformatorens primære og sekundære spændinger er omvendt proportionale med de primære og sekundære strømme. Hvis sekundærspændingen øges, vil sekundærstrømmen falde, og hvis sekundærspændingen reduceres, vil sekundærstrømmen stige. Sammenfattende, for en transformer, jo flere drejninger i spolen, jo højere er spændingen i begge ender, og jo mindre strøm løber gennem den. For eksempel på en bestemt strømtransformator er det markeret, at "indgangsspænding 220V, udgangsspænding 6V". Så er forholdet mellem antallet af vindinger af denne transformers primære og sekundære viklinger n = 220/6 = 110/3 = 37. Når denne transformer er forbundet til kredsløbet, er strømmen, der strømmer ud af sekundærviklingen, 37 gange den strøm, der strømmer ind i primærviklingen.

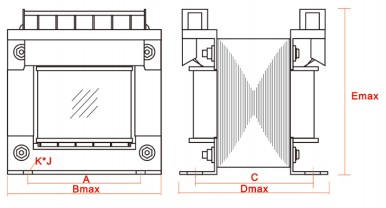

Detaljerede parametre

Prisfordel

Fordelen ved BK220V 1-faset transformeren er i enkle vendinger, at den har fundet den mest praktiske "mellemvej" mellem standardprodukter og kundetilpassede.

Vores Yibaling-fabrik startede med at fremstille standard transformatormodeller. Derfor indkøber vi store mængder siliciumstålplader og kobbertråde i partier, og køber disse materialer i løs vægt.

Som et resultat kan omkostningerne kontrolleres. Samtidig er vi fortrolige med standardmodellens produktionslinje, og vores arbejdere er yderst effektive, hvilket giver vores standardmodel en naturlig prisfordel.

Standardmodel BK220V enfaset transformer er dog ikke egnet til alle miljøer. Mange fabrikker har særlige forhold - måske er pladsen i kabinettet bare en lille smule begrænset, eller der kræves en usædvanlig udgangsspænding. Vores Yibaling-fabrik vil ikke bede dig om at betale et højt udviklingsgebyr for et helt nyt design fra bunden.

Vores ingeniører arbejder på den eksisterende platform, verificerede transformeren for at foretage justeringer: såsom finjustering af strømmen inden for de eksisterende specifikationer, ændring af retningen på forbindelsesterminalen eller justering af skallen i henhold til størrelsen på dit kabinet.

Kernematerialerne som siliciumstålplader og vakuumimprægnering ændres ikke, så det kan løse dine faktiske problemer uden at være uhyrligt dyrt, og leveringen er også hurtig.

I mellemtiden, sammenlignet med markedet: sammenlignet med disse billige og ikke-verificerede mærkevarer, bruger vi ægte materialer af industriel kvalitet, gennemgår fuld inspektion, når vi forlader fabrikken, med henblik på langsigtet stabilitet og holdbarhed; sammenlignet med disse internationale mærker har vi ingen mærkepræmie og komplekse importprocedurer, prisen er rimelig, og responsen er hurtig; sammenlignet med helt nye brugerdefinerede designs, der kræver fremstilling af forme, kan vores Yibaling "finjustering"-løsning hjælpe dig med at spare et betydeligt engangsgebyr for ingeniørarbejde og lang ventetid.
