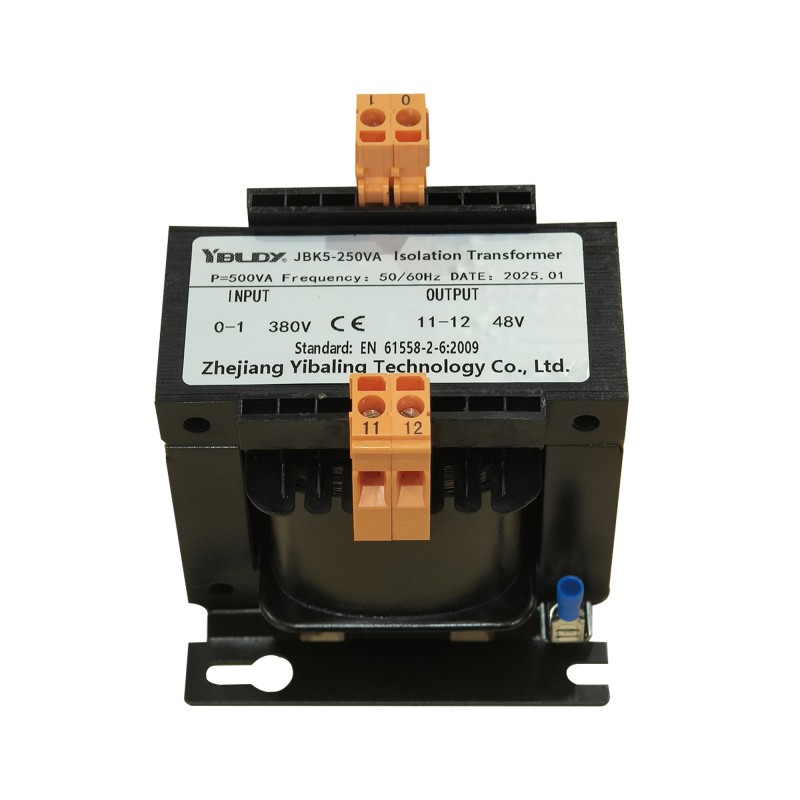

JBK5 Værktøjsstyretransformator

JBK5 værktøjsstyringstransformatoren er fremstillet ved hjælp af importerede materialer og avancerede teknikker. Det er en højtydende og yderst pålidelig kontroltransformator, der er specielt designet til at opgradere moderne CNC-maskiner, automatiserede produktionslinjer og præcisionsindustrielt udstyrskontrolsystemer.

Baseret på den klassiske JBK-series kernesikkerhedsisoleringsfunktion, gennem omfattende optimering af materialer, processer og design, sigter den mod at levere en renere, mere stabil og mere intelligent isolationsstrømløsning til PLC'er, servodrev, touchskærme, relæer og sikkerhedskredsløb.

JBK5-transformeren har også fordelene ved lavt energiforbrug, lille størrelse og sikker ledningsføring. Det er det opdaterede produkt fra andre værktøjsmaskiners kontroltransformatorer. Det bruges hovedsageligt i kredsløb med en indgangsspænding på 50-60Hz og ikke mere end 660V.

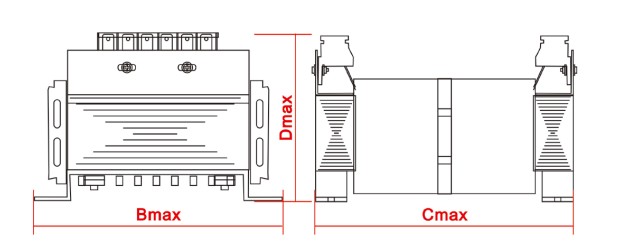

Skitser overordnede og installationsdimensioner

Kernefordel

JBK5 maskinstyringstransformatoren har gennemgået langsigtede markedstests og er blevet vurderet af kunder som professionel, pålidelig og sikker. Det skyldes ikke markedsføringstaktikker, men fordi vores Yibaling-fabrik har implementeret meget strengere krav end industristandarden.

Vores produkter har sat høje standarder med hensyn til pålidelighed, sikkerhed, anti-interferens og holdbarhed. Sammenlignet med de produkter, der kun ligner hinanden i udseende, men som ofrer materialer og håndværk, skiller de sig særligt ud.

Nøglen til at afgøre, om en JBK5 maskinstyringstransformator kan bruges i ti år eller mere, er isoleringssystemets levetid: Vores fabrik insisterer på at bruge ≥99,95 % rene T2-kvalitet iltfri kobberemaljetråde.

Mange billige erstatninger på markedet bruger kobberbeklædte aluminiumstråde eller genanvendte kobbertråde, som har højere resistivitet, dårligere oxidations- og træthedsbestandighed og genererer mere varme under langsigtet drift, hvilket gør dem til potentielle punkter for intern ældning.

Efter vikling vil spolerne komme ind i en vakuumtrykimprægneringstank (VPI). I et vakuummiljø anvendes en H-klasse (180°C) opløsningsmiddelfri epoxyharpiksmaling til grundig imprægnering og højtemperaturhærdning.

Denne proces gør spolerne til en fugtsikker, støvtæt og vibrationssikker helhed, der er i stand til at modstå olietåge og fugterosion, der almindeligvis findes i værktøjsmaskiner. Mange lavprisprocesser bruger kun almindeligt dryp eller endda ingen imprægnering, og spolerne er løse, let påvirkede af miljøet.

Mellem de primære (forbundet til elnettet) og sekundære (forbundet til styreudstyret) viklinger har vores ingeniører opsat en dobbelt barriere.

For det første er der forbedret isolering i overensstemmelse med internationale sikkerhedsstandarder (såsom brug af tre-lags DMD komposit isoleringspapir), hvilket sikrer, at højspænding ikke vil lække til lavspændingssiden.

Oven i dette tilføjer Yibaling også et komplet kobberfolie eller kobberstrimmel afskærmningslag og sikrer dets pålidelige enkeltpunktsjording.

Baseret på ovenstående solide materialer og design er dette produkt designet til at imødekomme udfordringerne ved rigtige værksteder:

Den kan modstå temperaturudsving, mekaniske vibrationer samt miljøer med metalstøv og olietåge i lang tid.

Temperaturstigningen af ​​JBK5 værktøjsmaskine-kontroltransformatoren er strengt kontrolleret inden for grænsen tilladt af B-klasse isolering, hvilket sikrer, at hotspot-temperaturen ikke fremskynder isoleringens ældning.

Hvordan vælger man JBK5 maskinkontroltransformatormodel?

1. Klargør de elektriske kerneparametre

Liste over alt udstyret, der er drevet: PLC-moduler, servodrevstyringsstrømforsyning, relæspoler, kontaktorer, indikatorlys, sikkerhedsgardiner, belysningslamper osv.

Læg VA-værdierne sammen for alle de drevne belastninger. Sørg for at gange med en sikkerhedsfaktor (normalt 1,2 til 1,5) for at tage højde for transiente overspændinger, fremtidig kapacitetsudvidelse og transformerens egne tab. Den endelige værdi er den mindste nominelle kapacitet for den nødvendige transformer (såsom 500VA, 1KVA, 2KVA).

2. Evaluer nøgleydelse

Nøglespørgsmål: Bruger din maskine et stort antal frekvensomformere og servodrev? Er kontrolsystemet nogensinde blevet forstyrret og forårsaget falske alarmer?

Beslutning: Hvis svaret er "Ja", så skal du vælge JBK5 maskinstyringstransformatormodellen med et "Faraday Shield" (afskærmningslag). Dette afskærmningslag kan effektivt blokere højfrekvent common-mode støj og er afgørende for at sikre stabiliteten af ​​det numeriske kontrolsystem.

Nøglespørgsmål: Hvor skal transformeren installeres? Er el-skabet rent og tørt? Er der olietåge, sprøjt af kølevæske eller metalstøv?

Afgørelse:

Standardmiljø: Vælg IP00 eller IP20 beskyttelsesgrader (uden kapsling eller almindelig beskyttelse).

Tilstedeværelse af støv, let olietåge: Skal vælge den fuldt indkapslede JBK5 maskinstyringstransformator med en beskyttelsesgrad på mindst IP44.

3. Afgør, om der er en speciel konfiguration

Brugerdefinerede krav: Har du brug for flere uafhængige udgange, specielle indgangsspændingsudtag (såsom tilpasning til 380V/400V/415V) eller specielle klemrækker? Sørg for tydeligt at angive dette under udvælgelsesprocessen.
