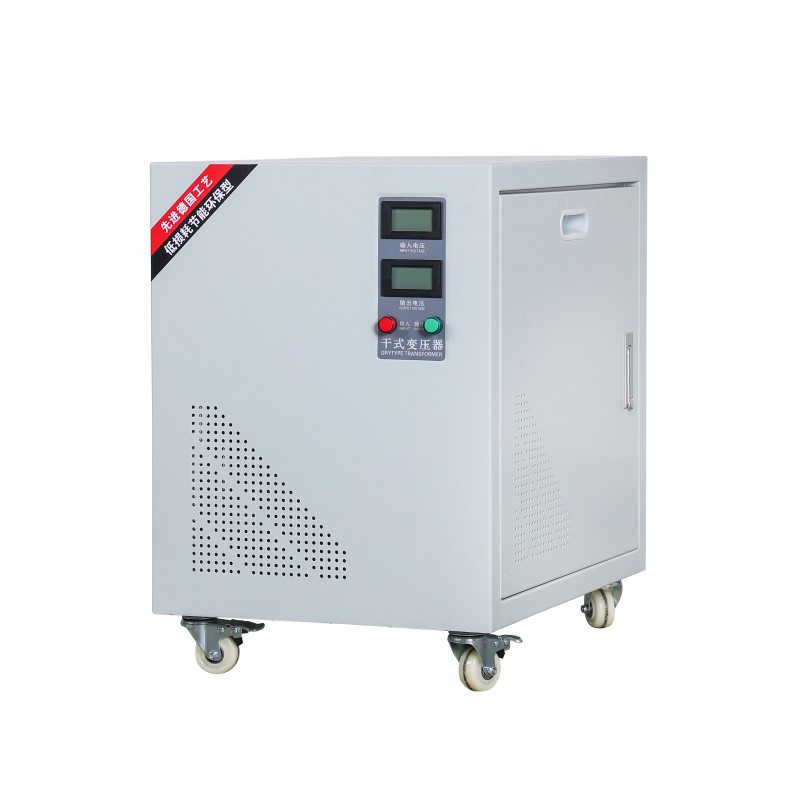

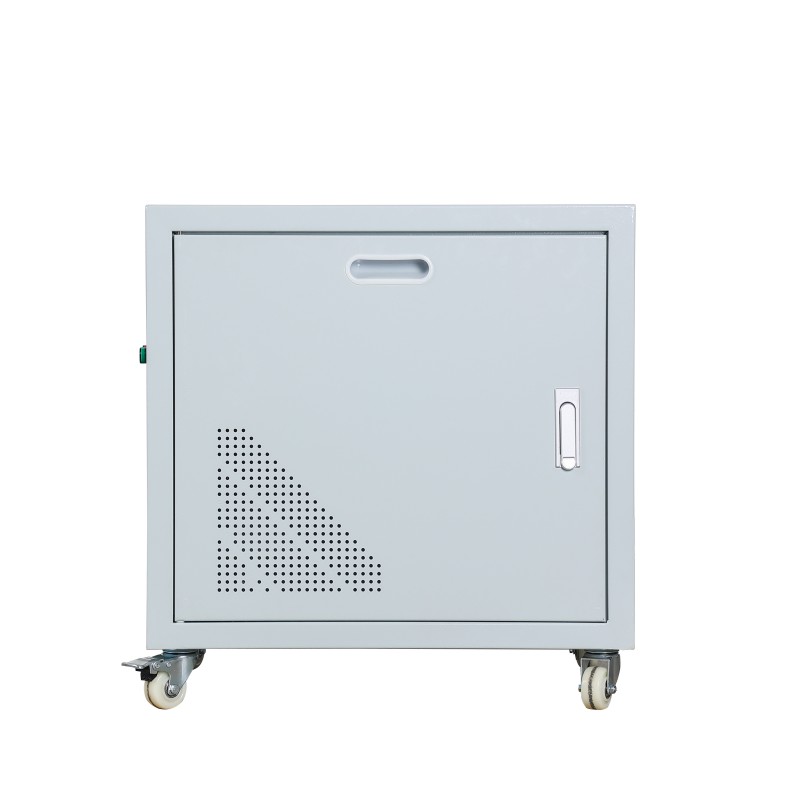

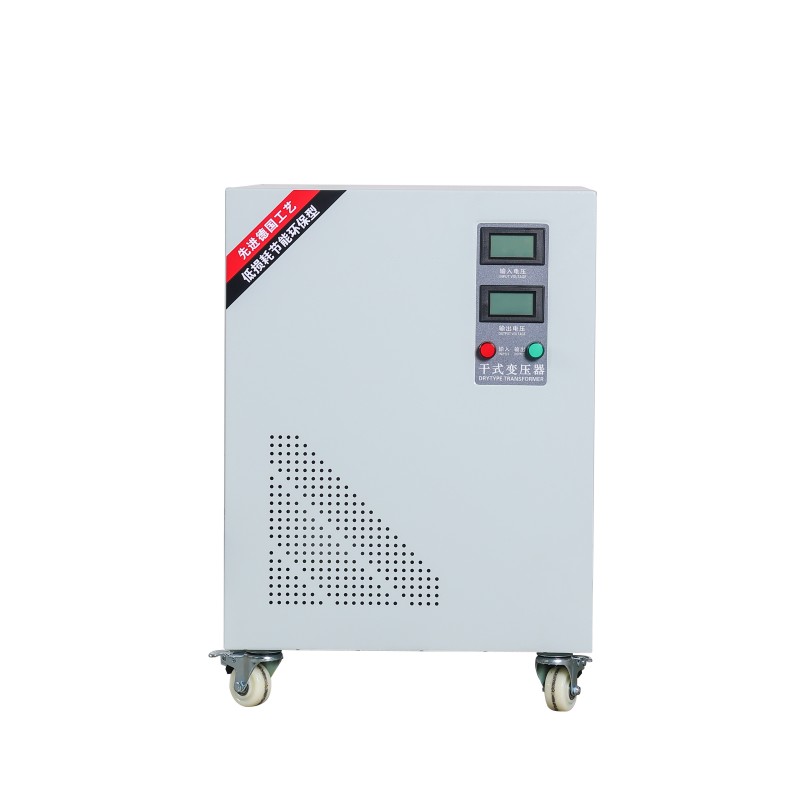

SG 3-faset tør-type transformer

Zhejiang Yibaling Power Equipment Co., Ltd. er en producent i Kina med speciale i produktion af SG 3-fasede tør-type transformere. Vi har været dedikeret til transformatorområdet i over tyve år og har stor erfaring med produktion og salg. Vores produkter har fremragende prisfordele og høj kvalitet. Salgsdækningen er for det meste i Amerika. Vi ser frem til et dybt samarbejde med dig.

Send forespørgsel

Produkt beskrivelse

Yibaling Factorys SG 3-fasede tør-type transformer er en pålidelig energihub designet til moderne industrielle kraftsystemer. Det vedtager en fuldt lukket oliefri struktur. Kernedelen er sammensat af højkvalitets koldvalsede siliciumstålplader kombineret med et H-klasse isoleringssystem.

Denne kombination gør transformeren usædvanlig robust. Uanset om den udsættes for højtemperaturbagning på værkstedet, indtrængen af fugtig luft eller støvede omgivelser, kan den fungere stabilt og kræver som udgangspunkt ingen menneskelig vedligeholdelse.

SG 3-faset tør-type transformer dækker et kapacitetsområde på 10kVA til 2500kVA og understøtter forskellige spændingskombinationer (såsom 10kV/0,4kV, 6kV/0,69kV osv.). Den har fremragende overbelastningskapacitet og anti-kortslutningsegenskaber.

Designet med lavt tab og lavt støjniveau opfylder ikke kun standarden for energieffektivitetsniveau 1, men er også velegnet til grønne fabrikker, datacentre og transitscenarier for bybaner, der har strenge krav til miljøbeskyttelse og energibesparelse.

Produktdetaljer

Vi er opmærksomme på alle detaljer:

Vindingerne på SG 3-faset tør-type transformator er vakuumimprægneret og hærdet, med et beskyttelsesniveau på op til IP54.

Jernkernen og spolen bruger elastisk bufferfiksering for effektivt at undertrykke vibrationer og støj.

Den kan også valgfrit udstyres med temperaturkontrol, anti-kondensering og intelligente kommunikationsgrænseflader for at opnå statusovervågning i realtid og forudsigelig vedligeholdelse.

The Price Advantage of SG 3 phase dry-type Transformer

Fordele	Konkrete manifestationer
Direkte indkøbsomkostninger	Ved at drage fordel af moden tør-type teknologi, indenlandske forsyningskæder og storstilet produktion er dens oprindelige indkøbspris normalt mere konkurrencedygtig. For eksempel er referenceprisen for 100kVA-modellen omkring 7.500 yuan, hvilket er væsentligt lavere end for traditionelle olie-nedsænkede typer.
De langsigtede driftsomkostninger for el	Ved at bruge koldvalsede siliciumstålplader af høj kvalitet og andre materialer med lavt tab, sammen med optimeret design, har den høj energieffektivitet (typisk ≥ 95%). Dette kan reducere elomkostningerne betydeligt i forhold til langsigtet drift, hvilket gør den særligt velegnet til 24-timers kontinuerlig drift.
Ekstremt lave vedligeholdelsesomkostninger	Den tørre oliefri struktur eliminerer behovet for regelmæssig inspektion og udskiftning af isoleringsolie som i olienedsænkede typer, hvilket grundlæggende undgår risikoen for olielækage og relaterede miljø- og sikkerhedsrisici, hvilket opnår praktisk talt vedligeholdelsesfri drift.
Besparelser i installations- og brugsomkostninger	Kompakt størrelse og let vægt, intet behov for specielle oliegrave eller komplekse brandslukningsfaciliteter. Det kan installeres tæt på belastningscentret, hvilket sparer kabler, lavspændingsstrømforsyningsfaciliteter og fabriksplads.
Pålidelighed og risikoomkostninger	Med en fuldt lukket struktur, der er fugt- og støvtæt, og gennem processer som epoxyharpiksstøbning, er dens mekaniske styrke høj, og dens evne til at modstå kortslutninger er stærk. Dette reducerer risikoen for uplanlagt nedetid og produktionstab.

Tilpasningen af SG 3 Phase Dry-type Transformer

1. Clearly define the details of the customer's requirements

- Nominel kapacitet, primær/sekundær spænding, frekvens, tilslutningsgruppe (f.eks. Dyn11), impedansspænding, tilstedeværelse af ±2x2,5% udtagsjustering.

- Installationssted (indendørs/udendørs, kælder/gulv), højde, omgivelsestemperatur, fugtighed, tilstedeværelse af ætsende gasser (kemisk miljø), eksplosivt støv (kulmine, melmølle) eller salttåge (kystområder).

- Beskyttelsesniveau: konventionel IP20 (anti-partikel) eller IP23/IP54 (stænksikker, støvtæt), sidstnævnte kræver et særligt design.

- Skalmateriale:

- Almindelig: Højkvalitets koldvalset stålplade, overfladefosfatering efterfulgt af pulverlakering.

- Korrosionsbestandig: 304 eller 316L rustfrit stål, velegnet til fødevarer, medicin, kystområder.

- Eksplosionssikker og høj beskyttelse: Fortykket stålplade eller aluminiumslegering, der opfylder særlige eksplosionssikre krav, eller kræver fuldt forseglet svejsestruktur.

- Kølemetode: Selvkøling (AN), luftkøling (AF) eller tvungen luftkøling (med uafhængig ventilator).

2. Bekræft planen + produkt

Procesfase	Procesdetaljer
Kernefremstilling	1. Skæring: Siliciumstålplader skæres præcist ved hjælp af langsgående og tværgående skærelinjer. 2. Assembly: The stepped stacking method is employed to reduce eddy current losses. 3. Fastgørelse: Højstyrke kanalstål og anti-løsne bolte bruges til fastgørelse for at sikre lav støj.
Vikle fremstilling	1. Oprulning: Brug af en CNC-viklemaskine i et værksted med konstant temperatur og fugtighed til at vikle spolerne, hvilket sikrer præcist antal vindinger. 2. Forbagning og VPI-behandling: Efter at spolerne er forbagt i en vakuumovn, sendes de til en imprægneringstank til "vakuumtrykimprægnering (VPI)": først påføres vakuum for at fjerne luftbobler, derefter sprøjtes imprægneringsharpiksen ind, og til sidst lægges der tryk på for at sikre, at harpiksen gennemtrænges. 3. Tørring: Under høje temperaturforhold i en cirkulerende varmluftovn tørres spolerne til en "panserlignende" integreret isolator.
Afsluttende samling	1. Assembly: Precisely insert the cured windings into the iron core. 2. Tilslutning: Forbind ledningerne med sølvbelagte eller fortinnede kobberstrimler for at reducere kontaktmodstanden. 3. Installation af tilbehør: Installer temperaturstyring (Pt100), ventilator, beskyttelseshus mv.
