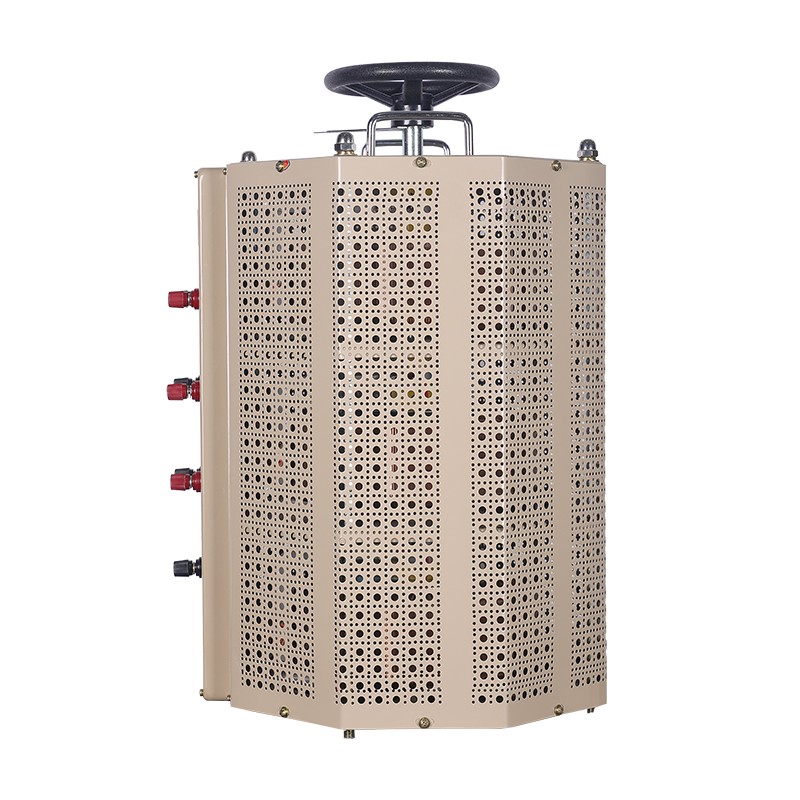

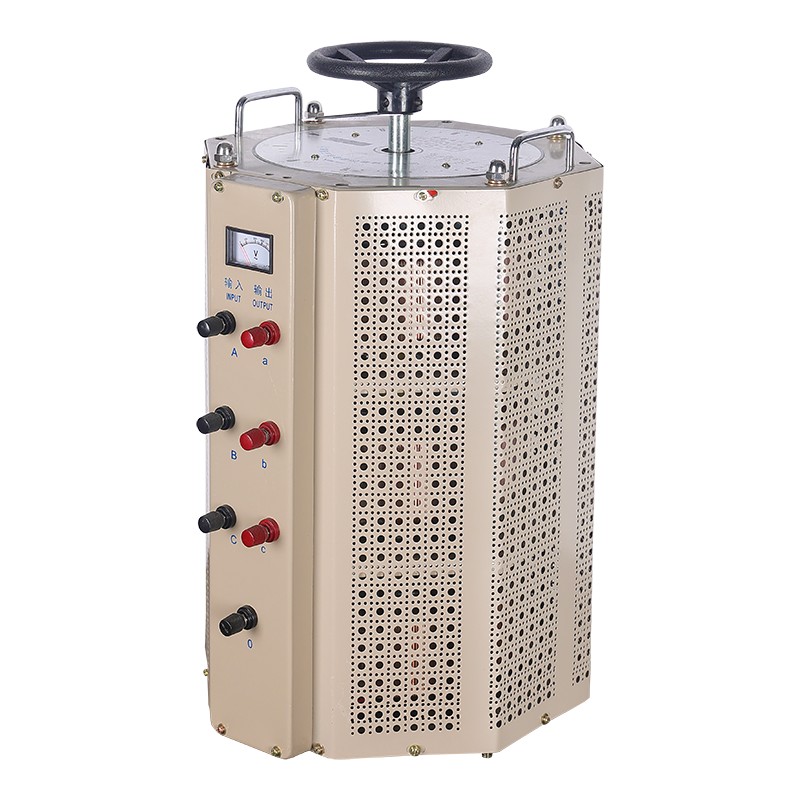

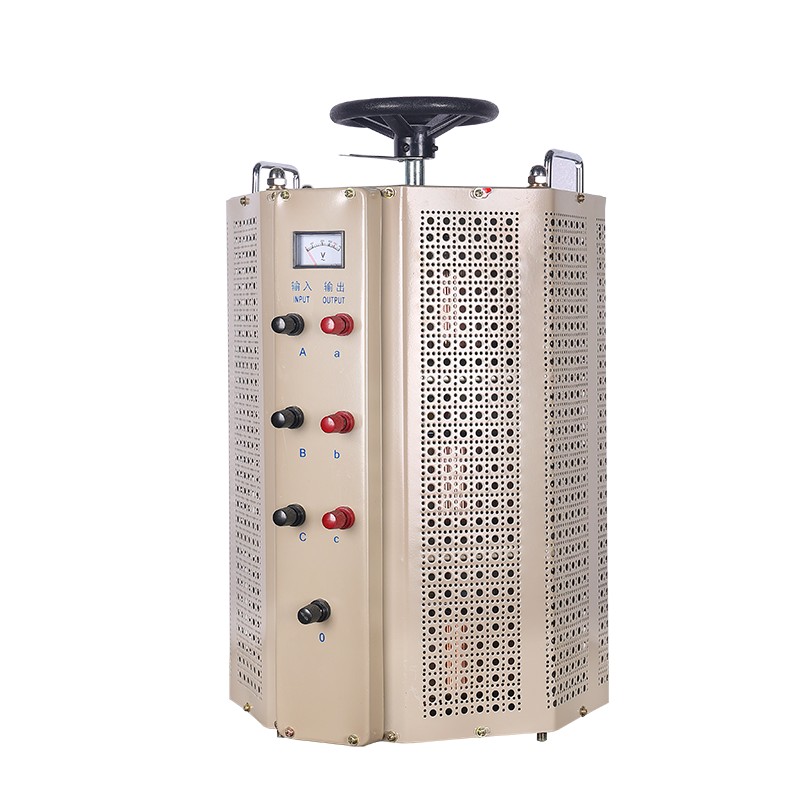

TSGC2 Spændingsregulator af kontakttype

Som en professionel producent og leverandør er Yibalings TSGC2 kontakt-type spændingsregulator en selvkoblet spændingsregulerende transformer, der har bølgeformsforvrængningsfri, lille størrelse, let vægt, høj effektivitet, nem betjening og langsigtet pålidelighed.
Det kan bruges bredt i industrier som f.eks. kemiteknik, metallurgi, instrumentering, mekanisk og elektrisk fremstilling, fremstilling af let industri og videnskabelige eksperimenter for at opnå formål såsom højspænding, temperaturkontrol, hastighedsregulering, lyskontrol og effektkontrol. Og det er en ideel AC-spændingsregulerende strømforsyning.

Kernemateriale

Kernematerialekombinationen af ​​TSGC2-kontakttyperegulatoren - specielle grafitbørster, fintslebne og coatede kobberringe og koldvalsede siliciumstålplader - udgør de tre fysiske søjler i dens klassiske manuelle spændingsreguleringsarkitektur. Udvælgelsen af ​​hvert materiale svarer direkte til realiseringen af ​​en nøglepræstation.

1. Det magnetiske kredsløbsfundament: Koldvalset siliciumstålpladekerne

Dette er ikke en almindelig siliciumstålplade; det er en koldvalset orienteret siliciumstålplade af høj kvalitet med en klar tabsværdi (W/kg) og høj magnetisk permeabilitet (såsom 30Q130-serien). Det er stemplet i en ringform og derefter stablet på en trinvis måde for at danne et lukket magnetisk kredsløb med lav magnetisk modstand og lavt hvirvelstrømstab. Dette sikrer, at under reguleringsprocessen styres belastningstabet og opvarmningen af ​​selve kernen på et lavt niveau, hvilket giver et højeffektivt og støjsvagt energikonverteringsgrundlag for hele enheden.

2. Den ledende og glidende kerne: Finslebet og belagt kobberring og specielle grafitbørster

Dette er nøglefriktionsparret til at opnå jævn, stabil og lavt tabsspændingsregulering.
Kobber ring: Den udsatte del af viklingen som glideskinne, ikke blot poleret. Det skal gennemgå en præcis drejning og polering for at opnå en spejllignende overfladefinish (Ra-værdi normalt ≤ 0,8 μm), og derefter undergå sølvbelægning eller tyk tinbehandling. Belægningen reducerer ikke kun kontaktmodstanden og hæmmer oxidation, men også dens bløde natur kan bedre matche med børsten og opnå næsten trinløs lavgnistspændingsregulering.
Specielle grafitbørster: Dette er ikke en almindelig kulbørste, men et kompositmetalgrafitmateriale med højrent grafit som base og kobberpulver eller sølvpulver imprægneret. Denne formel sikrer dens fremragende selvsmøring (reducerer friktion og slid), høj ledningsevne (sænker kontakttrykfald og varmetab) og stabil friktionskoefficient. Dens hårdhed og elasticitet er specielt designet til at sikre kontakttrykket og samtidig undgå ridser på kobberringen.

3. Synergien mellem struktur, ledere og isolering

Vikle leder: Brug elektrolytisk kobberemaljeret tråd med en renhed på ≥ 99,95 % for at sikre lav modstand og høj strømbærende kapacitet.
Mekanisk støtte: Brug Q235 koldvalset stålplade med en tykkelse på ≥ 1,5 mm, foldet og svejset ind i en ramme, hvilket giver stabil mekanisk støtte og viklingspositionering.
Isoleringssystem: Brug polyesterfilm (PET), majskolbepapir eller DMD-isoleringspapir til pålidelig isolering mellem viklingslag og jord, med isoleringskvaliteter typisk B-niveau (130°C) eller højere for at sikre elektrisk sikkerhed. Sammenfattende er det klassiske design af TSGC2-kontakttyperegulatoren i det væsentlige at integrere et effektivt magnetisk kredsløb (siliciumstålplade), ideel glidende kontakt (belagt kobberring + kompositgrafitbørste) og pålidelig isoleringsstruktur gennem præcis behandling. Denne materialekombination opnår en fremragende balance mellem omkostninger, pålidelighed og ydeevne, hvilket gør den til en varig løsning i laboratorier, industriel kontrol og situationer, der kræver manuel finspændingsregulering. Glatheden af ​​spændingsreguleringsfølelsen, outputstabiliteten og levetiden bestemmes direkte af kernematerialernes kvalitet og forarbejdningsnøjagtighed og deres behandling.

Funktionen af ​​TSGC2 kontakttype spændingsregulator

Spændingsregulatoren af ​​kontakttypen TSGC2 er en manuel spændingsreguleringsenhed baseret på rene elektromagnetiske og mekaniske principper. Dekernefunktioner at give en kontinuerlig, jævn, lineært justerbar og intuitivt kontrollerbar AC-strømforsyning.

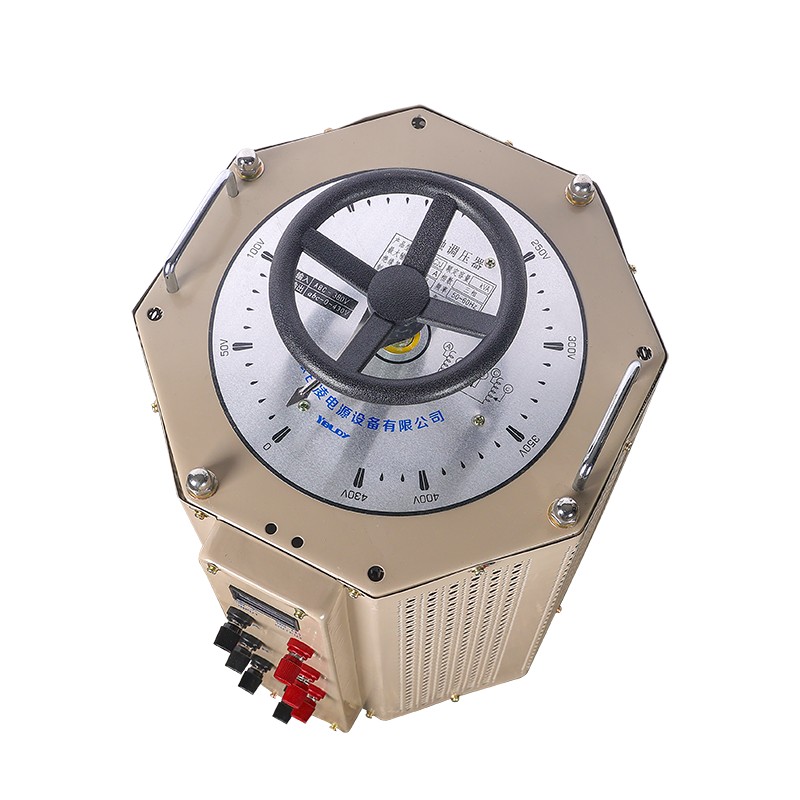

Ved at dreje håndhjulet for at drive de specielle grafitbørster til at glide på den fintslebne og belagte ringformede kobbervikling, kan denne spændingsregulator opnå trinløs spændingsregulering fra 0V til den nominelle værdi (såsom 0-250V eller 0-430V), og give en intuitiv indikation gennem de koaksialt forbundne justeringer, der muliggør finjustering af spændingsskalaen til operatøren.
På grund af den rene fysiske ledende struktur (kobbervikling + børster) har den en stærk øjeblikkelig overbelastningskapacitet og kan udsende rene og forvrængningsfrie sinusbølger.
Detypisk anvendelseaf TSGC2-kontaktspændingsregulatoren er som en manuel justerbar strømforsyning i laboratorier, værksteder eller produktionslinjer, der bruges til udstyrsfejlfinding, belastningstest, faset motorstart eller undervisningsdemonstrationer.
Det skal dog tydeligt fremgå, at dette produkt ikke er en automatisk spændingsstabilisator - når indgangsspændingen eller belastningen ændres, vil udgangsspændingen svinge og kræver manuel indgriben for genjustering.
Samtidig har spændingsregulatoren af ​​kontakttypen TSGC2 normalt ikke elektroniske beskyttelsesfunktioner, og dens børste er en sliddel, der kræver regelmæssig vedligeholdelse.
Derfor er essensen af ​​TSGC2 spændingsregulatoren af ​​kontakttypen et pålideligt, holdbart og omkostningseffektivt manuel spændingsindstillingsværktøj, velegnet til situationer, hvor manuel præcis styring af spænding er påkrævet, eller hvor stødbelastninger udholdes, snarere end at blive brugt i systemer, der kræver automatisk spændingsstabilisering.
