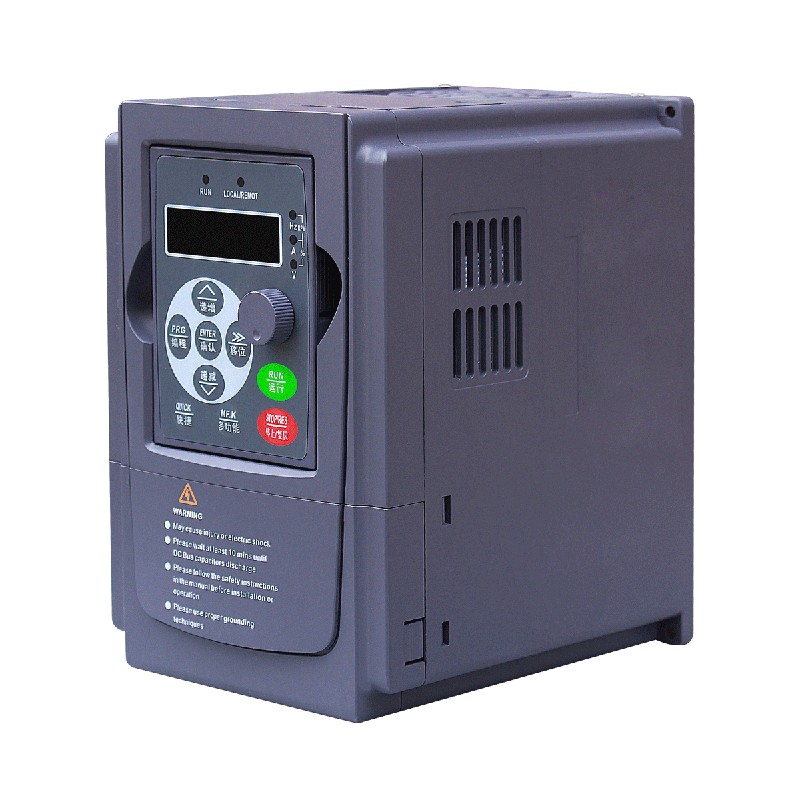

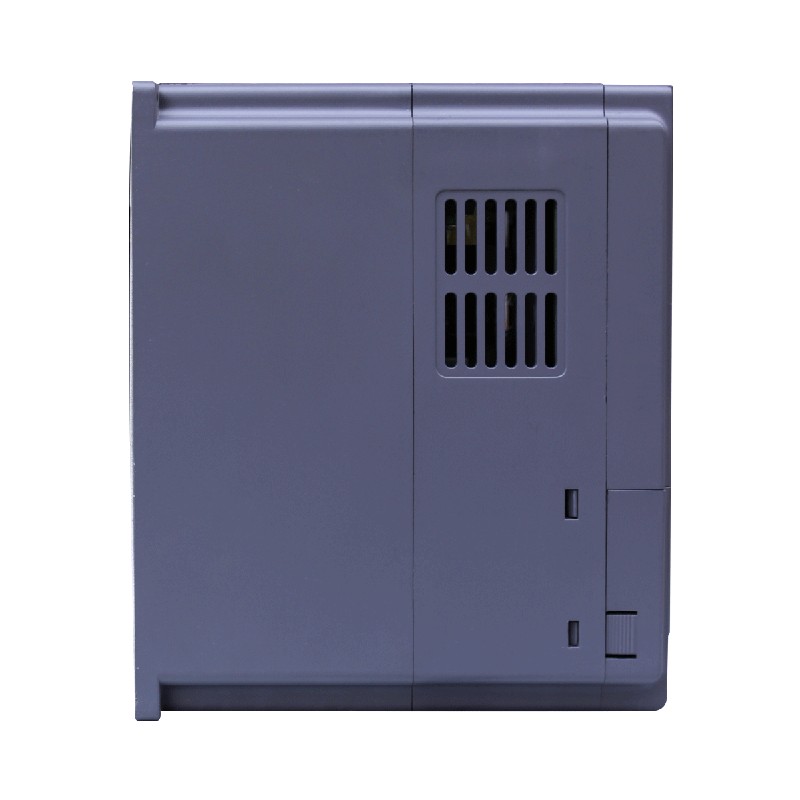

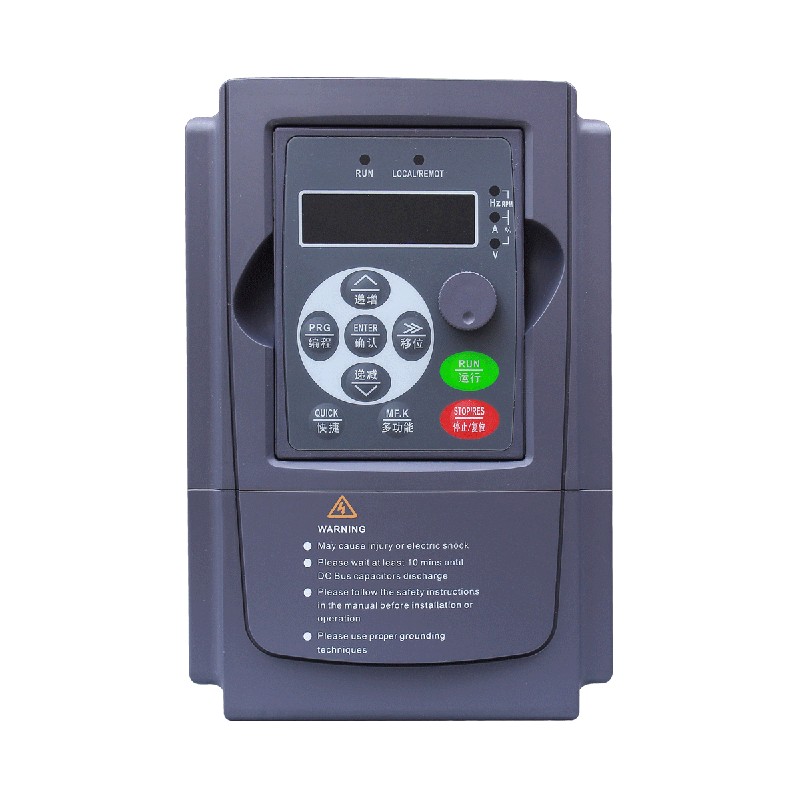

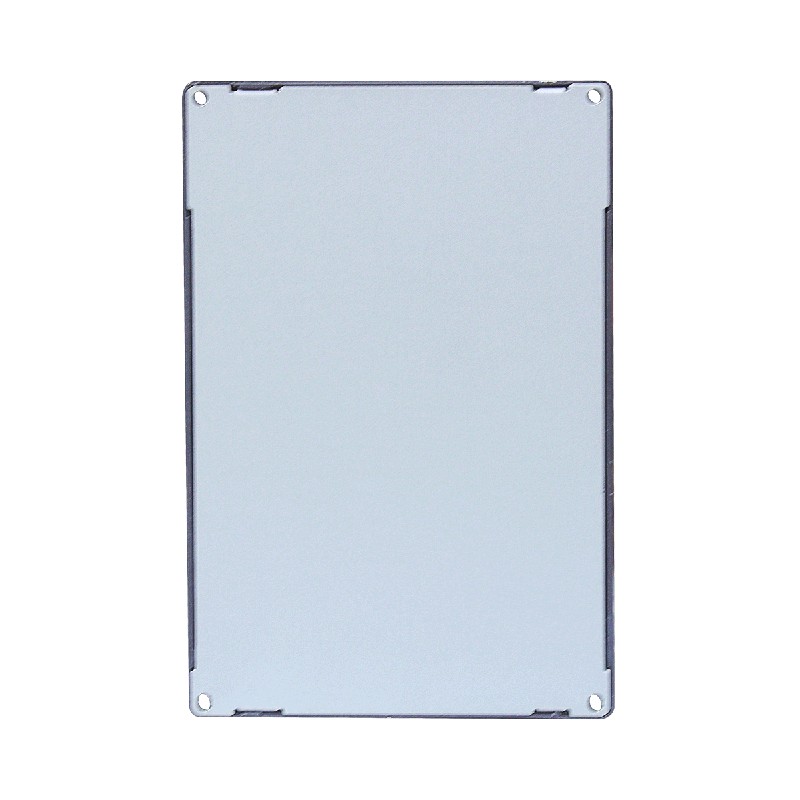

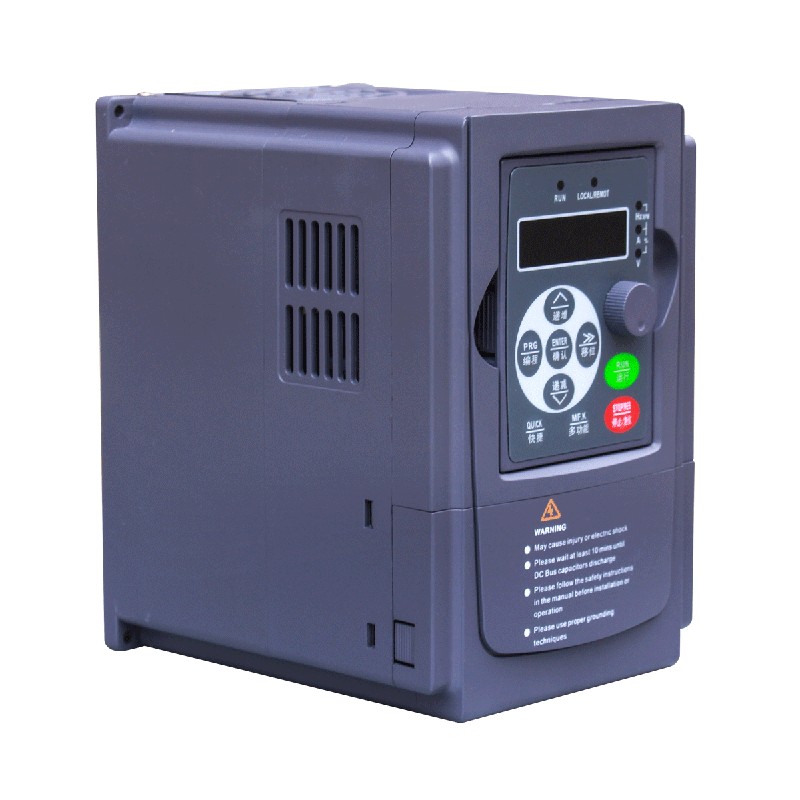

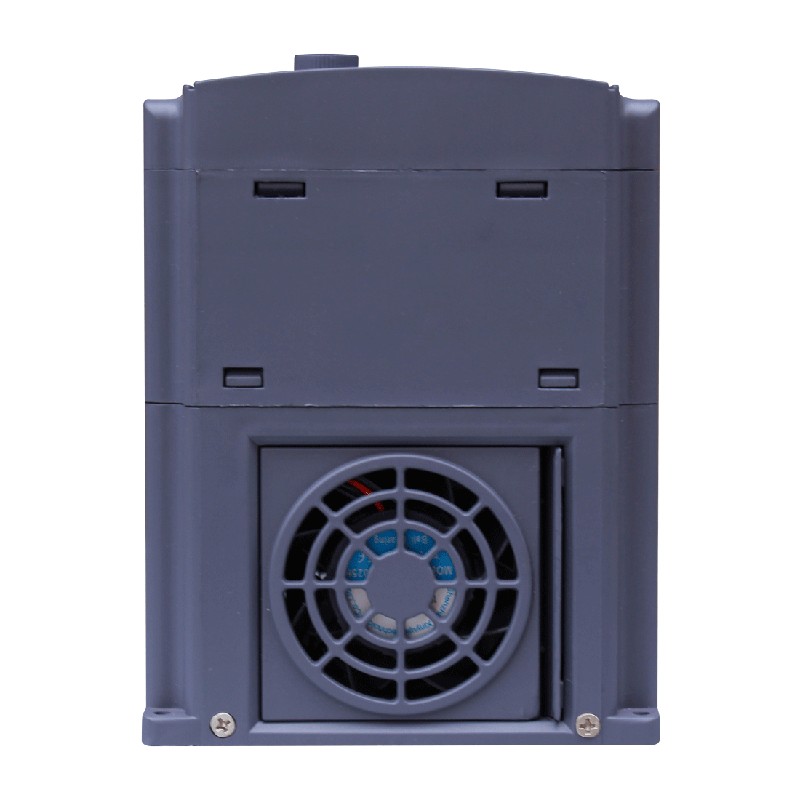

Kraftig vektor frekvensomformer

Yibaling Heavy-duty vektor frekvensomformere er kernen i high-end effektstyring i industrielle drevapplikationer, specielt designet til at drive kritisk udstyr i barske miljøer. De integrerer den robuste pålidelighed af heavy-duty med den præcise effektivitet af vektorstyring.
Den såkaldte "overbelastning" betyder, at den kan modstå kraftige påvirkninger, har en overbelastningskapacitet på mere end 150 %, og kan fungere stabilt i lang tid i barske miljøer med højt støv og kraftige vibrationer. Og vektorkontrol er dens tekniske essens.
Gennem avancerede algoritmer kan den kraftige vektorfrekvensomformer præcist afkoble og uafhængigt styre vekselstrømsmotorens drejningsmoment og magnetfelt som en jævnstrømsmotor. Dette gør det muligt for motoren at levere 100 % fuld belastningsmoment selv ved nul eller ekstremt lave hastigheder og reagere hurtigt på pludselige ændringer i belastningen inden for millisekunder.

Virksomhedsprofil

Sammenlign med Generel frekvensomformer

Fabriksinspektionsproces

1. Sikre kvaliteten af ​​kernekomponenter

Brug dedikerede testinstrumenter til at udføre statiske parametertests (såsom mætningsspænding Vce(sat) og gate-tærskelspænding Vge(th)) og nogle dynamiske test på hvert IGBT-modul i heavy-load vektorfrekvensomformeren, hvilket sikrer parameterkonsistens og eliminerer defekte produkter.
Under simulerede belastningsforhold skal du teste udgangsbølgeformen, isolationsspændingen og kortslutningsbeskyttelsens responstid (skal være i mikrosekundområdet) af vektorfrekvensomformerens drivkredsløb gennem armaturer, og udføre automatiske scanningstests på kommunikationsgrænsefladen på hovedkontrolkortet (såsom Profibus, Ethernet), analoge/digitale I/O-kanaler og hukommelse.

2. Sikkerheds- og isolationstest

Brug et 1000V megohmmeter til at måle isolationsmodstanden mellem alle indgangsterminaler, udgangsterminaler og DC-bussen til den beskyttende jord (kræver typisk > 100 MΩ).
Påfør en AC-højspænding meget højere end den nominelle spænding (hvis den nominelle indgangsspænding for eksempel er 380V, kan testspændingen være 2500V AC, der varer i 1 minut), for at teste isolationsstyrken af ​​hovedkredsløbet uden sammenbrud eller flashover.

3. Ydelsestest

Kør tunge belastningsvektorfrekvensomformeren kontinuerligt ved 100 % mærkestrøm og mærkehastighed i mindst 2-4 timer, indtil termisk stabilitet er opnået. Brug et infrarødt termisk billedkamera til nøjagtigt at måle og registrere hotspot-temperaturen på IGBT-kølepladen, temperaturen på DC-bus-kondensatorhuset og temperaturen på samleskinnens forbindelsespunkter, og sikre, at temperaturstigningen i ethvert punkt er under designgrænsen (såsom ≤ 70K).
Under tomgangs- eller letbelastningsforhold skal du give en trin-drejningsmomentkommando og bruge en strømprobe og oscilloskop med høj båndbredde til at måle responstiden og overskridelsen af ​​udgangsmomentstrømmen (Iq) for at verificere den dynamiske drejningsmomentresponsevne af tung-belastningsvektor-frekvensomformeren (op til millisekundniveau).
Ved forskellige hastighedspunkter (inklusive ekstremt lave hastigheder såsom 0,5 Hz), skal du bruge en højpræcisionshastighedskoderfeedback til at måle steady-state hastighedsnøjagtigheden og udsvingsområdet.
Påfør 150 % nominel belastning og vedligehold i 60 sekunder for at kontrollere, at produktet ikke snubler og ikke beskytter mod overophedning.
Simuler motorstart eller hårdbelastning for at verificere, at den kan udsende 180 %-200 % spidsstrøm (der varer i flere sekunder), og at drevkredsløbet ikke svigter.

4. Aldringstest

Placer den kraftige vektorfrekvensomformer i et miljøkammer med høj temperatur (såsom 50-55 ℃), og kør den under nominel belastning eller skiftende belastning i 12-24 timer på en cyklisk måde.
Lad produktet ofte skifte mellem tomgangs-, halv- og fuldbelastningscyklusser, og udsæt dets interne komponenter (især IGBT, kondensatorer) for gentagne termiske ekspansions- og kontraktionsbelastninger og afslører svejse- og materialefejl.
